Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: ПрофКИП
- Код товара: 12658
- Доступность: В наличии (Срок отгрузки: 2-3 дня)
- Оптовая цена: по запросу
-
Розничная цена:
116 640₽
- Без НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: ПрофКИП С8-2103

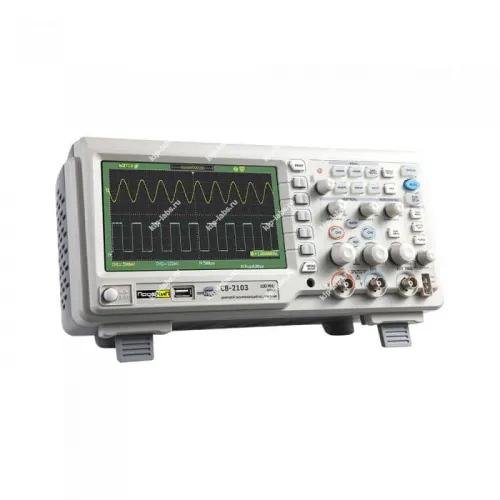

Описание модели: Осциллограф цифровой ПрофКИП С8-2103
Инженеры ПрофКИП создали осциллограф цифровой ПрофКИП С8-2103 для регистрации и анализа электрических сигналов различных форм, при этом устройство рассчитано как на работу в лаборатории, так и на выездные измерения.
Аппарат выполняет цифровую обработку входных каналов и предоставляет стандартные режимы захвата и отображения. Также с их помощью исследуют временные характеристики и спектральные составляющие в типичных задачах для осциллографы.
При необходимости прибор может проходить поверку и калибровку на метрологических стендах, что помогает поддерживать корректность результатов. Наличие интерфейса RS-232 облегчает обмен данными с внешними системами.
Преимущества
- Регистрация сигналов в цифровом виде с функцией фиксации кратковременных событий.
- Стандартные режимы отображения для изучения формы сигнала и переходных явлений.
- Средства измерения амплитуды, временных интервалов и частоты для быстрой диагностики.
- Возможность записи и воспроизведения сигналов для последующего анализа.
- Интерфейс с чёткой индикацией ключевых параметров и состояний оборудования.
Область применения
Осциллограф применяют для оперативной проверки электрических цепей и отладки электронных устройств. Он востребован в исследовательских лабораториях, учебных классах и на промышленных площадках.
- диагностика и настройка электронных устройств
- контроль и испытания систем управления и силового оборудования
- научные исследования и лабораторные практикумы
- полевые измерения и выездное сервисное обслуживание
Кроме того, устройство можно интегрировать с внешними системами обмена данными. Это позволяет организовать удалённый сбор и обработку результатов.
Описание осциллографа цифрового ПрофКИП С8-2103:
Осциллограф цифровой ПрофКИП С8-2103 – это компактный настольный двухканальный цифровой осциллограф с полосой пропускания 100 МГц. Осциллограф цифровой ПрофКИП С8-2103 используется для промышленного контроля и измерений, исследований, создания и тестирования электронных схем, и других применений, в том числе использование в образовательных целях.
Отличительные особенности осциллографа ПрофКИП С8-2103:
- Количество каналов: 2;
- Полоса пропускания: 0 МГц … 100 МГц;
- Экран: 7 дюймов, цветной TFT (480х234) LCD;
- Максимальная частота дискретизации: 1 Гвыб /с;
- Эквивалентная частота дискретизации: 50 Гвыб /с;
- Глубина памяти: 2 М;
- Интерфейс: USB-Host, USB-Device, RS-232, PASS /FALL out;
Технические характеристики ПрофКИП С8-2103:
| Параметры | Значения | Полоса пропускания | 0 МГц … 100 МГц |
|---|---|---|---|
| Количество каналов | 2 + 1 внешний канал синхронизации | ||
| Максимальная частота дискретизации | 1 Гвыб /с | ||
| Эквивалентная частота дискретизации | 50 Гвыб /с | ||
| Глубина памяти | 2 М | ||
| Время нарастания | < 3,5 нс | ||
| Входной импеданс | 1 МОм /17 пФ | ||
| Диапазон временной развертки | 2,5 нс /дел … 50 с /дел сканирование: 100 мс /дел … 50 с /дел | ||
| Чувствительность по вертикали | 2 мВ /дел … 10 В /дел (шаг 1-2-5) | ||
| Разрешение по вертикали | 8 бит | ||
| Источник синхронизации | канал 1 (CH1), канал 2 (CH2), внешний (EXT), EXT/5, сеть (LINE) | ||
| Режим синхронизации | фронт, длина импульса, ТВ-синхронизация, спад, поочередный | ||
| Математические операции | сложение, вычитание, умножение, деление, БПФ | ||
| Цифровые фильтры | ВЧ, НЧ, полосовой, режекторный | ||
| Максимальное входное напряжение | 400 В | ||
| Сохранение | 2 опорных маски, 20 профилей настроек, 20 осциллограмм | ||
| Внешние накопители данных | изображение, данные, осциллограмма, настройки | ||
| Язык | русский + 11 дополнительных | ||
| Программное обеспечение | дистанционное управление, извлечение данных и анализ формы волны | ||
| Общие данные | |||
| Экран | Экран: 7 дюймов, цветной TFT (480х234) LCD | ||
| Интерфейс | USB-Host, USB-Device, RS-232, годен /негоден выход (PASS /FALL) | ||
| Питание | 100 В … 240 В, 45 Гц … 440 Гц, 50 ВА | ||
| Габаритные размеры | 232 х 157 х 135 мм | ||
| Вес | 2,5 кг | ||
Комплект поставки
| № | Наименование | Количество |
|---|---|---|
| 1 | Осциллограф цифровой ПрофКИП С8-2103 | 1 - шт. |
| 2 | Делитель | 1 - шт. |
| 3 | USB кабель | 1 - шт. |
| 4 | CD c ПО | 1 - шт. |
| 5 | Кабель питания | 1 - шт. |
| 6 | Руководство по эксплуатации | 1 - шт. |
| Дополнительная комплектация осциллографа цифрового ПрофКИП С8-2103: | ||
| 1 | BNC коаксиальный кабель; | 1 - шт. |
| 2 | RS-232 кабель; | 1 - шт. |
| 3 | USB-GPIB адаптер; | 1 - шт. |
| 4 | Мягкая сумка для переноски; | 1 - шт. |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | ПрофКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
