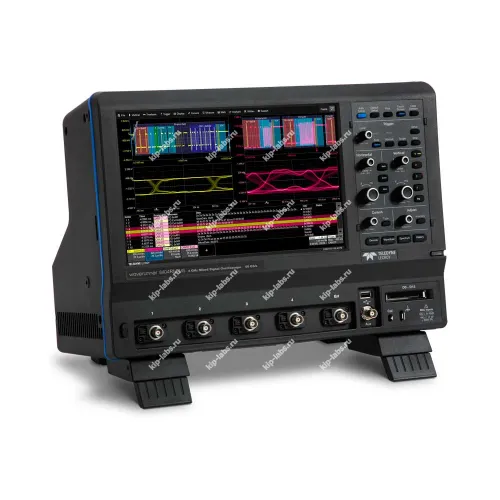

Осциллограф цифровой WaveRunner 8404R

Назначение и принцип: Осциллограф цифровой WaveRunner 8404R

WaveRunner 8404R предназначен для записи и анализа электрических сигналов в лабораторных условиях и на производственных участках, при этом конструктивное решение, созданное Teledyne LeCroy, ориентировано на типичные сценарии эксплуатации.

Прибор фиксирует форму сигнала и выполняет цифровую обработку для выделения ключевых характеристик. В работе это облегчает оценку амплитудно-временных параметров и временных соотношений, при этом устройство легко сочетается с оборудованием из линейки осциллографы.

Функциональные опции

Набор функций сконструирован вокруг последовательных этапов - сбора, обработки и отображения сигналов, что позволяет проводить тестирование и аналитическую обработку пошагово.

• Регистрация форм волны и их визуализация
• Триггерные режимы для отлова событий
• Цифровая обработка и анализ сигналов
• Инструменты измерения амплитуды и времени

Сферы использования

На практике WaveRunner 8404R используют для проверки электронных плат и при отладке аналоговых и цифровых схем, при этом прибор также применяется в сервисных центрах и лабораториях для контроля сигналов.

При калибровке следует учитывать дискретность выборки и внешние условия измерений. Это помогает поддерживать сопоставимость результатов. При необходимости уместно учитывать параметры самокалибровки оборудования.

Краткое описание цифрового осциллографа WaveRunner 8404R

Цифровой осциллограф, 4 канала, полоса пропускания 4 ГГц; частота дискретизации 10 ГГц/канал, память 16МБ/канал (20 ГГц /32 МБ в двухканальном режиме), пользовательский интерфейс MAUI + One Touch, скорость обновления экрана до 1 млн. осц./с. Режимы: WaveScan, History, LabNotebook, сегментированная развертка, измерения и математика - стандартный набор. TFT сенсорный экран 30,7 см, разрешение 1280х800, масса 10,3 кг.

Комплект поставки
