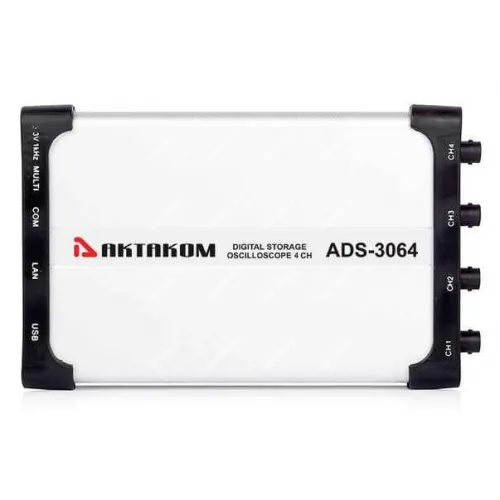

ADS-3064 Четырехканальный USB осциллограф - приставка

  • Производитель: Актаком
  • Код товара: 12503
  • Доступность: В наличии
  • 2551₽

  • С учетом НДС 2551₽
Работаем с юридическими лицами, бюджетными организациями, ИП
 Нашли дешевле?

  • Артикул: ADS-3064

Описание четырёхканального USB осциллографа ADS-3064.

Осциллографы цифровые серии ADS-3064/3114 - это первые четырехканальные цифровые USB осциллографы с глубиной записи 5 миллионов точек на канал.

Осциллографы имеют полосу пропускания 60 или 100 МГц при большой частоте дискретизации до 1 Гвыб/сек (500 Мвыб/сек для ADS-3064). Отличительной чертой данных моделей является ультратонкий (всего 18 мм) корпус.

Технические характеристики USB осциллографа ADS-3064:

Параметр Значение
Полоса пропускания 60 MГц
Количество каналов 4 + внешний запуск
Регистрация
Режим Обычный, пиковый детектор, усреднение
Макс. дискретизация (реальное время) 500 Mвыб/сек (250 Mвыб/сек - 2 канала, 125 Mвыб/сек - 4 канала)
Вход
Связь по входу закрытый
Входной импеданс 1 MΩ±2% в параллель 10 пФ±5 пФ
Учет ослабления пробников 1X, 10X, 100X, 1000X
Максимальное входное напряжение 40 Вп-п (DC + AC пик-пик)
Ограничение полосы пропускания полный диапазон
Изолированность каналов 50 Гц: 100 : 1
10 МГц: 40 : 1
Задержка между каналами (типичное) 150 пс
Интерполяция (sin x)/x
Глубина записи 5 M точек
Коэффициент развертки 5 нс/дел ~ 100 с/дел, с шагом 1~2~5
Погрешность времени выборки и времени задержки ±100 ppm
Погрешность измерения интервалов (DC~100 МГц) однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс)
усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0.4нс)
Параметры вертикальной системы
АЦП 8 бит
Вертикальное отклонение 5 мВ/дел ~ 5 В/дел
Полоса пропускания для аналогового периодического сигнала 60 МГц
Полоса пропускания для однократного сигнала Полный диапазон
Низкочастотный предел ≥5 Гц ( на входе, закрытый вход, -3dB)
Время нарастания ≤5.8 нс (типичное)
Погрешность коэф.усиления ±3%
Погрешность коэф.усиления (усреднения) Усреднение по 16 регистрациям:
±(3% + 0.05 дел)
Измерения
Курсорные ΔV и ΔT между курсорами
Автоматические Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA→B, DelayA→B¯, +Width, -Width, +Duty, -Duty
Математические операции +, -, *, /, FFT
Фигуры Лиссажу Диапазон: полный
Сдвиг фаз: ±3 градуса
Система запуска
Режим запуска Однократный, обычный, авто
Тип запуска Запуск по фронту, запуск по длительности импульса, запуск по видеосигналу, запуск по скорости нарастания, поочередный запуск
Запуск по видеосигналу NTSC, PAL и SECAM
Диапазон установки уровня запуска ±5 делений от центра экрана
Интерфейс USB 2.0
Входы/выходы Вход/выход синхронизации и внешнего запуска или выход модуля Годен/Негоден, выход для компенсации пробника ( 5 В /1 кГц)
Питание от USB порта или сетевой адаптер 5 В / 1А
Потребляемая мощность менее 5 Вт
Габаритные размеры 190 мм × 120 мм × 18 мм (Д*В*Г)
Вес около 260 гр

Комплект поставки ADS-3064:

Наименование Количество
1. Четырехканальный USB осциллограф - приставка ADS-3064 1
2. USB-кабель 1
3. Осциллографический щуп 4
4. Программное обеспечение* 1
5. Руководство по эксплуатации (краткая инструкция) 1
6. Упаковочная тара 1
Характеристики
Внесен в госреестр СИ Нет
Документы и сертификаты
Производитель Актаком
Страна производитель Россия
Гарантия (мес.) 14
