- Производитель: ПрофКИП
- Код товара: 12581
- Доступность: В наличии (Срок отгрузки: 2-3 дня)
- Оптовая цена: по запросу
-
Розничная цена:
181 872₽
- Без НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: ПрофКИП С1-142М

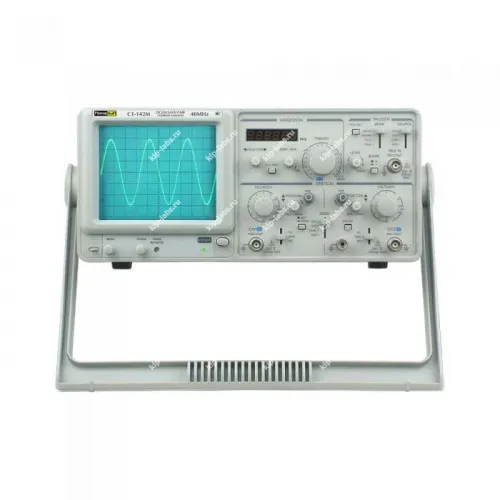

Назначение и принцип: Осциллограф сервисный ПрофКИП С1-142М
Осциллограф сервисный ПрофКИП С1-142М используют для диагностики и настройки электронных модулей, при этом прибор служит для отображения форм сигналов и анализа их временных соотношений.
В практической работе устройство применяют для проверки и наладки узлов усиления, блоков питания и цифровых интерфейсов. При этом фиксируются переходные процессы и проводится сопоставление поведения нескольких каналов.
При проведении калибровки оценивают дискретность выборки и отношение сигнал/шум, что позволяет уточнять погрешности временных и амплитудных измерений. При эксплуатации уместно учитывать дискретность измерений и, при необходимости, применять процедуры самокалибровки.
Функциональные опции
- Наблюдение временных форм сигналов по одному или нескольким каналам.
- Установленные режимы триггера для синхронизации захвата.
- Инструменты измерения амплитудных и временных параметров.
- Функции сравнения каналов и наладки синхронизации.
- Поддержка стандартных вспомогательных интерфейсов для интеграции в стенд (рекомендуется сверять совместимость с конкретными интерфейсами).
Сферы использования
Прибор востребован в сервисных мастерских и при ремонте радиоэлектронной аппаратуры; он удобен для поиска дефектов и для проверки восстановленных модулей. Это характерно для задач обслуживания и ремонта в полевых условиях и стационарных сервисах.
Осциллограф применяют на лабораторных стендах и при наладке производственных линий, при этом следует учитывать требования к дискретности измерений и при необходимости использовать процедуры самокалибровки для подтверждения корректности полученных данных.
Краткое описание осциллографа сервисного ПрофКИП С1-142М:
Прибор ПрофКИП С1-142М рассчитан на исследование электрических сигналов в диапазоне частот от 0 МГЦ до 20 МГц. Данное ограничение полосы определяет области его применимости в задачах измерения и тестирования.
Осциллограф ПрофКИП С1-142М может использоваться для ремонта, обслуживания и диагностики неисправностей радиоэлектронной аппаратуры, в том числе и на труднодоступных объектах. Устройство характеризуется удобством в работе и при обслуживании, прочностью конструкции, высокой временной и температурной стабильностью, небольшим весом и габаритными размерами, а также имеет встроенный 6-разрядный частотомер.
Отличительные особенности ПрофКИП С1-142М:
- Количество каналов: 2;
- Полоса пропускания: 0 МГц … 40 МГц;
- ЭЛТ: 6 дюймов (8 х 10 дел, 1 дел = 1 см);
- Высокая чувствительность по вертикали: до 20 В /дел;
- ALT функция запуска;
- Масштабирование развертки: х 10;
- Выходной сигнал: ось Z, канал 1 (CH1);
- ТВ-синхронизация, режим X-Y;
- Встроенный 6-разрядный частотомер;
Технические характеристики ПрофКИП С1-142М:
| Параметры | Значения | Электронно-лучевая трубка (ЭЛТ) |
|---|---|
| Тип | прямоугольный, 6 дюймов |
| Экспозиционная площадь | 8 х 10 дел (1 дел = 1 см) |
| Ускоряющее напряжение | 12 кВ |
| Z-вход | |
| Входное сопротивление | ~ 47 кОм |
| Входной уровень | ≥ 5 Впик-пик |
| Частотный диапазон | 2 МГц |
| Канал вертикального отклонения | |
| Y-ATT | переключатель |
| Чувствительность | х1: 5 мВ /дел … 20 В /дел ±3% (12 диапазонов) х5: 1 мВ /дел … 4 В /дел ±5% (12 диапазонов) |
| Полоса пропускания (-3 дБ) х1 | 0 МГц … 40 МГц (открытый вход) 10 Гц … 40 МГц (закрытый вход) |
| Полоса пропускания (-3 дБ) х5 | 0 МГц … 7 МГц (открытый вход) 10 Гц … 7 МГц (закрытый вход) |
| Время нарастания | х1: ≤ 8,75 нс х5: ≤ 25 нс |
| Входной импеданс | ~ 1 МОм /25 пФ |
| Максимальное входное напряжение | 400 В при 1 кГц |
| Вход усилителя | открытый (DC), закрытый (АС), заземленный (GND) |
| Режим работы | канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD), разность каналов (CH2 INV) |
| Канал горизонтального отклонения | |
| Коэффициент развертки | 0,2 мкс /дел … 0,5 с /дел 20 нс /дел … 50 мс /дел при масштабировании |
| Точность | ±3% ±5% при масштабировании |
| Масштабирование развертки | х 10 |
| Максимальный коэффициент развертки | 20 нс /дел |
| Линейность развертки | ±5% ±10% при масштабировании |
| Синхронизация | |
| Режим | автоматический (AUTO), ждущий (NORM), ТВ-строки (TV-H), ТВ-кадры (TV-V), фиксация уровня (LEVEL LOCK) |
| Источник синхронизации | канал 1 (CH1), канал 2 (CH2), сложение каналов синхронизации (ALT), сеть (LINE), внешний (EXT) |
| Вход усилителя | закрытый (AC) |
| Полярность синхронизации | «+» или «-» |
| Чувствительность (20 Гц … 2 МГц) | 0,5 дел (CH1, CH2) 2,0 дел (ALT) 200 мВ (EXT) ТВ-синхроимпульс > 1 дел при 1 В (EXT) |
| Чувствительность (2 МГц … 20 МГц) | 1,5 дел (CH1, CH2) 3,0 дел (ALT) 800 мВ (EXT) ТВ-синхроимпульс > 1 дел при 1 В (EXT) |
| Внешний вход синхронизации | |
| Входной импеданс | 1 МОм ±3% /25 пФ ±5 пФ |
| Максимальное входное напряжение | 400 В при 1 кГц |
| Режим X-Y | |
| Чувствительность | 5 мВ /дел … 5 В /дел ±4% |
| Частотный диапазон X-входа | 500 кГц |
| Сдвиг фазы | ≤3° (50 кГц) |
| Выходной сигнал | |
| Выход сигнала канала 1 | |
| Калибратор | |
| Форма сигнала | положительный меандр |
| Частота | 1 кГц |
| Выходное напряжение | 2 Впик-пик ±2% |
| Частотомер | |
| Разрядность | 6-разрядный |
| Полоса пропускания | 10 Гц … 40 МГц |
| Общие данные | |
| Питание | 110 В /220 В ±10%, 50 Гц /60 Гц |
| Габаритные размеры | 310 х 150 х 455 мм |
| Вес | 8 кг |
Комплект поставки
| № | Наименование | Количество |
|---|---|---|
| 1 | Осциллограф сервисный ПрофКИП С1-142М | 1 - шт. |
| 2 | Делитель | 2 - шт. |
| 3 | Кабель питания | 1 - шт. |
| 4 | Руководство по эксплуатации | 1 - шт. |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 48931-12 |
| Производитель | ПрофКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
