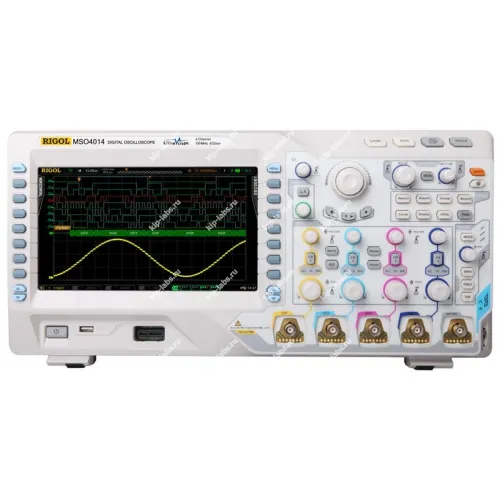

Осциллограф цифровой RIGOL MSO4014

Назначение и принцип: Осциллограф цифровой RIGOL MSO4014

Осциллограф RIGOL MSO4014 предназначен для исследования аналоговых и цифровых сигналов в задачах от отладки схем до проверки протоколов; при этом прибор объединяет в себе возможности осциллографа и логического анализатора, что расширяет диапазон измерительных задач. Производитель: RIGOL.

Прибор внесён в Госреестр средств измерений РФ под № 54988-13. Срок действия официального свидетельства продлён до 17.06.2023. Для изучения родственных моделей и аналогов см. осциллографы.

MSO4014 оснащён пропускной способностью 100 МГц, четырьмя аналоговыми входами и 16 цифровыми каналами; это позволяет выполнять автоматизированные измерения с накоплением статистики и проводить иные аналитические процедуры, что расширяет набор доступных функций для специалистов. При эксплуатации допустима дискретность представления данных; при калибровке важна стабильность опорных параметров.

Функциональные опции

Устройство поддерживает набор режимов захвата и последующего анализа, включая запись в реальном времени и воспроизведение фреймов; это обеспечивает последовательный подход к обнаружению и подробному изучению редких событий. На практике полезны встроенная технология обработки UltraVision и расширенная система триггеров.

В работе допустима самокалибровка и интеграция через стандартные интерфейсы для включения прибора в общую измерительную сеть.

Сферы использования

В работе MSO4014 применяют в научно-исследовательских лабораториях, сервисных службах и на производственных линиях для тестирования аналоговых и цифровых узлов; при эксплуатации его используют для отладки схем, анализа последовательных шин и контроля качества сборки. На практике прибор широко задействуют в учебных и исследовательских проектах, тем самым облегчая переход от прототипа к серийному изделию.

• полоса пропускания 100МГц;
• частота дискретизации: аналоговых каналов 4 ГВыб/сек, цифровых каналов 1 ГВыб/сек; стандартная глубина памяти: аналоговых каналов до 140 миллионов точек, цифровых – до 28 миллионов точек;
• 4 аналоговых входных канала;
• 16 цифровых каналов (логических) для каждой модели;
• скорость захвата осциллограмм: до 110 000 осциллограмм/сек по аналоговым каналам и до 85 000 осциллограмм/сек по цифровым;
• запись осциллограмм в режиме реального времени, последующее воспроизведение и анализ осциллограмм (стандартно до 200 000 фреймов);
• низкий уровень собственных шумов
• минимальное разрешение по вертикали 1 мВ/Дел.;
• инновационная технология обработки выходного сигнала “UltraVision”;
• расширенная система запуска;
• поддержка режима запуска по последовательным шинам (стандартно) и декодирования последовательных шин (опционально) как по аналоговым, так и цифровым каналам;
• большой набор встроенных интерфейсов: USB Host& Device, LAN(LXI-C), VGA, AUX,USB-GPIB(опционально); ЖК дисплей 9 дюймов (800х480), 256 уровневая градация отображения сигнала на дисплее.
