- Производитель: Актаком
- Код товара: 13121
- Доступность: Предзаказ
- Оптовая цена: по запросу
-
Розничная цена:
0₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: ADS-6124H

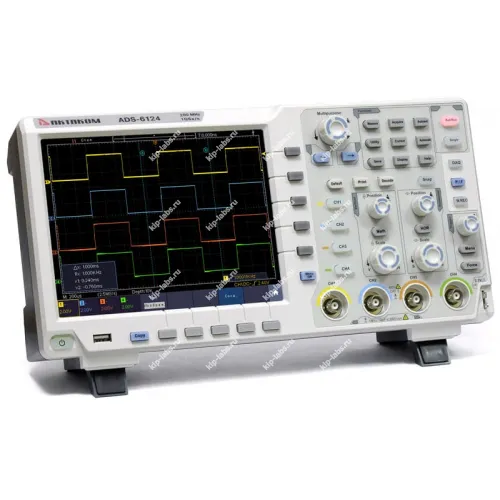

Назначение и принцип: ADS-6124H - осциллограф цифровой
Осциллограф ADS-6124H применяют для записи и последующего анализа временных форм электрических сигналов; прибор производится компанией Актаком и рассчитан на использование в задачах лабораторной и сервисной диагностики.
Сигналы поступают на входные каналы, затем проходят цифровое оцифровывание и буферизацию, что позволяет отображать волновые формы на экране и обрабатывать их встроенными алгоритмами; как и другие приборы из семейства осциллографы, ADS-6124H обеспечивает наглядную визуализацию данных.
Управление режимами и последовательность измерений выполняются пошагово. Это упрощает переход от съёма к анализу. При калибровке удобно использовать встроенные средства контроля погрешностей; при эксплуатации также возможна интеграция через стандартные интерфейсы. На практике уместна дискретность захвата и возможность самокалибровки.
Функциональные опции
- несколько режимов запуска и синхронизации для детектирования как одиночных, так и периодических событий;
- режимы накопления и усреднения сигнала для повышения соотношения сигнал/шум;
- встроенные математические операции и преобразования для спектрального и временного анализа;
- разнообразные режимы отображения и масштабирования осей для удобства визуальной интерпретации;
- совместимость с типовыми зондами и калибровочными процедурами для рабочих столов измерений.
Сферы использования
- В работе по отладке электронных плат и модулей на этапах прототипирования и верификации;
- При эксплуатации в сервисных мастерских для оперативной диагностики неисправностей;
- На практике в учебных лабораториях при проведении демонстраций и практических занятий по электронике;
- При калибровке и поверке измерительных стендов для контроля соответствия параметров.
Краткое описание осциллографа цифрового ADS-6124H:
Серия цифровых осциллографов АКТАКОМ ADS-6ххх включает приборы с расширенным набором функций, высокими техническими показателями и конкурентной ценой; в работе это отражается в универсальности применений и удобстве настройки.
Четырёхканальный осциллограф ADS-6124H обеспечивает полосу пропускания до 200 МГц, большую глубину записи до 40 миллионов точек и скорость захвата до 70000 осц./сек. В базовой комплектации модель оснащена цветным сенсорным дисплеем с управлением жестами и разрешением 1024 x 768 точек.
В модели ADS-6124H применён высокопроизводительный 14-битный АЦП, что даёт существенное преимущество в разрешающей способности по сравнению с 8-ми разрядными решениями; при этом полоса пропускания в 14-битном режиме заметно снижается, поэтому предусмотрена возможность перехода на 8-ми битный режим работы.
Осциллограф поддерживает запуск и анализ сигналов последовательных шин I²C, SPI, RS-232, CAN. Данный анализатор протоколов является штатной функцией.
Технические характеристики осциллографа ADS-6124H:
| Параметр | Значение | |
|---|---|---|
| Полоса пропускания | 200 МГц | |
| Количество каналов | 4 | |
| Скорость захвата осциллограмм | 70 000 осц/сек | |
| Регистрация | ||
| Режим | Обычный, пиковый детектор, усреднение | |
| Максимальная дискретизация (реальное время) | 1 Гвыб/сек (500 Мвыб/сек на канал) | |
| Вход | ||
| Связь по входу | открытый, закрытый, земля | |
| Входной импеданс | 1 MОм±2% в параллель 15 пФ±5 пФ | |
| Учет ослабления пробников | 0,001X - 1000X, шаг 1-2-5 | |
| Максимальное входное напряжение | 1 MОм: ≤300 Вскз | |
| Ограничение полосы пропускания | 20 МГц, полный диапазон | |
| Изолированность каналов | 50 Гц: 100 : 1 10 МГц: 40 : 1 | |
| Задержка между каналами (типичное) | 150 пс | |
| Параметры горизонтальной системы | ||
| Интерполяция | sin (x)/x | |
| Глубина записи | 40 М точек | |
| Коэффициент развертки | 1 нс/дел ~ 1000 с/дел, с шагом 1~2~5 | |
| Погрешность измерения интервалов (DC~100 МГц) | однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0,6 нс) усреднение >16: ±(время выборки + 1ppm × измеренное значение + 0,4 нс) | |
| Погрешность времени выборки и времени задержки | ±1 ppm | |
| Параметры вертикальной системы | ||
| АЦП | 8 бит | |
| Вертикальное отклонение | 1 мВ/дел ~ 10 В/дел | |
| Диапазон смещения | ±2 В (1 мВ/дел ~ 50 мВ/дел) ±20 В (100 мВ/дел ~ 1 В/дел) ±200 В (2 В/дел ~ 10 В/дел) | |
| Полоса пропускания для аналогового периодического сигнала | 100 МГц | |
| Низкочастотный предел | ≥5 Гц ( на входе, закрытый вход, -3dB) | |
| Время нарастания | ≤3,5 нс (типичное) | |
| Погрешность коэффициента усиления | ±3% | |
| Погрешность коэффициента усиления (усреднения) | Усреднение по 16 регистрациям: ±(3% + 0,05 дел) для ΔV | |
| Частотомер | ||
| Диапазон | 2 Гц - полный диапазон | |
| Разрядность | 6 цифр | |
| Тип запуска | Фронт, однократный запуск | |
| Декодирование сигналов последовательных шин | I²C, SPI, RS-232, CAN (опция) | |
| СИСТЕМА ЗАПУСКА | ||
| Тип запуска | Фронт, импульс, видео, скорость нарастания, рант, окно, по истечению времени, N фронт, логический шаблон I²C, SPI, RS-232, CAN (опция) | |
| Режим запуска | Авто, обычный, однократный | |
| Блокировка уровня запуска | 100 нс ~ 10 с | |
| Диапазон уровня запуска | ±5 делений от центра экрана | |
| Чувствительность уровня запуска | ±0.3 деления | |
| Запуск по фронту | нарастающий, спадающий | |
| Запуск по N фронту | ||
| Тип фронта | нарастающий, спадающий | |
| Время | 30 нс ~ 10 с | |
| Номер фронта | 1 ~ 128 | |
| Запуск по логическому шаблону | ||
| Условие | AND, OR, XNOR, XOR | |
| Условие задержки | H, L, X, нарастающий фронт, спадающий фронт | |
| Выход | запуск при переходе на True с False, при переходе на False с True, когда условие True больше, меньше или равно установленному времени | |
| Запуск по истечению времени (TimeOut) | ||
| Фронт | нарастающий, спадающий | |
| Установка времени | 30 нс ~ 10 с | |
| RS-232 запуск | ||
| Полярность | положительная, инвентированая | |
| Условие запуска | Start, Error, Check Error, Data | |
| Скорость | стандартная, пользовательская (0 - 10000000) | |
| Разрядность | 5 bit, 6 bit, 7 bit, 8 bit | |
| Генератор сигналов (Опция) | ||
| Количество каналов | 2 | |
| Максимальная частота генерации | 25 МГц | |
| Частота дискретизации | 125 Мвыб/с | |
| Вертикальное разрешение | 14 бит | |
| Амплитуда сигнала | 2 мВп-п ... 6 Вп-п | |
| Количество точек, участвующих в формировании сигнала | 8 К | |
| Стандартные формы | Синус, меандр, импульсный, треугольный | |
| Пользовательские формы | Экспоненциальный нарастающий и спадающий, ЭКГ, ступенчатый, щумовой и прочее, всего 46 встроенных форм + создание сигналов произвольной формы | |
| Цифровой мультиметр (Опция) | ||
| Разрешение дисплея | 3 3/4 разрядов (4000 отсчетов) | |
| Входной импеданс | 10 МОм | |
| Измерение постоянного напряжения | Диапазоны: 400 мВ/4 В/400 В Точность: ±(1% + 1 е.м.р.) Максимальное напряжение на входе: 1000 В | |
| Измерение переменного напряжения | Диапазоны: 4 В/40 В/400 В Точность: ±(1% + 3 е.м.р.) Максимальное напряжение на входе: 750 В Частотный диапазон: 40 Гц ~ 400 Гц | |
| Измерение постоянного тока | Диапазоны: 40 мА/400 мА/10 А Точность: ±(1,5% + 1 е.м.р.) диапазон 40 мА/400 мА; ±(3% + 3 е.м.р.) диапазон 10 А | |
| Измерение переменного тока | Диапазоны: 40 мА/400 мА/10 А Точность: ±(1,5% + 3 е.м.р.) диапазон 40 мА; ±(2% + 1 е.м.р.) диапазон 400 мА; ±(3% + 3 е.м.р.) диапазон 10 А | |
| Сопротивление | Диапазоны: 400 Ом/4 кОм ~ 40 МОм Точность: ±(1% + 3 е.м.р.) диапазон 400 Ом; ±(1% + 1 е.м.р.) д4 кОм ~ 40 МОм | |
| Емкость | Диапазон: 51.2 нФ ~ 100 мкФ Точность: ±(3% + 3 е.м.р.) | |
| Тест диодов | 0 В ~ 1.5 В | |
| Неразрывность цепи | <50 Ом (±30 Ом) звуковой сигнал | |
| Дисплей | ||
| Тип дисплея | диагональ 8” , ЖК, сенсорный IPS 1024 x 768 | |
| Количество цветов | 65536 цветов | |
| Послесвечение | 1 сек, 2 сек, 5 сек, бесконечно, отключено. Отображение цветом поддерживается. | |
| Выход для компенсации пробника | ||
| Выходное напряжение (типичное) | амплитуда 5 В на нагрузке больше 1MОм | |
| Частота (типичное) | Меандр 1 кГц | |
| Интерфейс | ||
| Для связи с ПК | USB host, USB device, PictBridge, LAN, Trig Out (Pass/Fail) | |
| Сохранение | USB (форматы файлов *.bmp и *.bin) | |
| Видеовыход (опция) | VGA+ AV порты (опция) | |
| Питание | ||
| Напряжение | 100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II | |
| Потребляемая мощность | <24 Вт | |
| предохранитель | 2 A, T тип, 250 В | |
| Батарейное питание (опция) | 3,7 В; 13200 мАч | |
| Массо-габаритные параметры | ||
| Габаритные размеры (Д*В*Г) | 340 мм × 177 мм × 95 мм | |
| Вес | Около 2.6 кг | |
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1 | Осциллограф цифровой ADS-6124 | 1 |
| 2 | Осциллографические щупы с переключателем 1X/10X | 2 |
| 3 | Сетевой кабель | 1 |
| 4 | USB кабель для подключения к ПК | 1 |
| 5 | Руководство по эксплуатации (краткая инструкция) | 1 |
| 6 | Комплект для подстройки пробников | 1 |
| 7 | Кабель BNC-BNC (только для моделей с опцией встроенного генератора ADS-6000FG2 | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | Актаком |
| Страна производитель | Россия |
| Гарантия (мес.) | 14 |
