Кратко о модели: АСК-3712 Осциллограф цифровой запоминающий
АСК-3712 представляет собой цифровой запоминающий осциллограф, спроектированный для регистрации и анализа временных форм электрических сигналов. Прибор выпускается Актаком, что делает его применимым в задачах контроля и диагностики.
Устройство оборудовано функцией захвата форм сигналов для их последующего детального изучения, при этом подбор сходных по характеристикам приборов доступен в каталоге осциллографы.
В отдельных практических сценариях важна дискретность выборки и наличие возможности самокалибровки, что позволяет адаптировать прибор под конкретные требования; при интеграции в измерительные цепочки и для обмена данными часто рассматривают интерфейсы типа RS-232C.
Ключевые особенности
- Запоминающая регистрирующая память для длительной регистрации форм сигналов
- Режимы отображения сигналов и триггерные режимы для выделения событий
- Набор измерительных инструментов и математических операций для анализа форм
- Возможности сохранения и экспорта данных для дальнейшей обработки
- Стандартные интерфейсы подключения и компактный конструктив
Где применяется
- Лабораторные исследования и испытания электронных устройств
- Ремонт, настройка и диагностика аппаратуры в сервисных подразделениях
- Образовательные и демонстрационные задачи при обучении электронике
- Оперативный входной контроль и проверка узлов в производственных линиях
Краткое описание приставки - двухканальный осциллограф АСК-3712

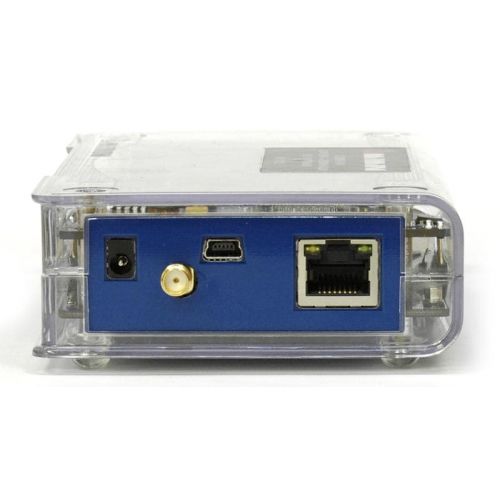

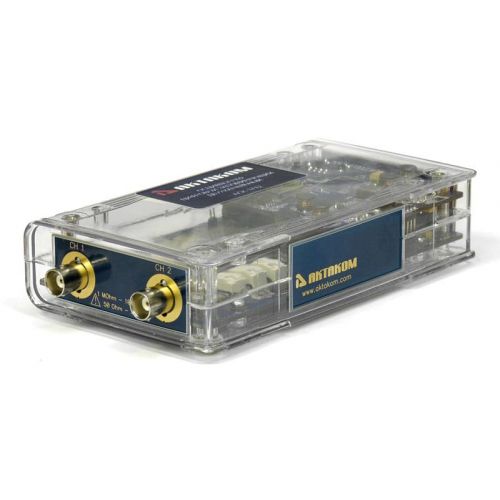

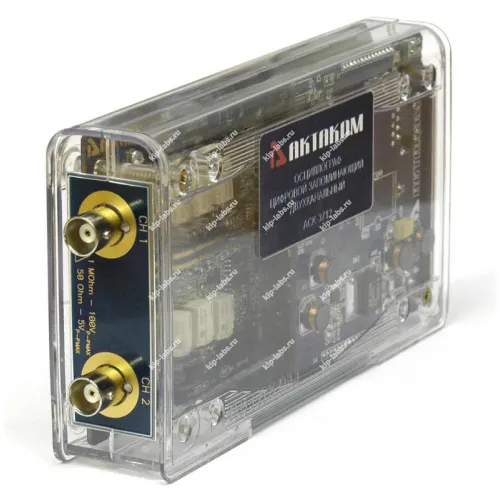

Компактная версия АСК-3712 - это двухканальный цифровой запоминающий осциллограф в исполнении приставки для ПК; устройство соединяется с компьютером через USB-порт. При этом модульный формат и набор технических параметров привлекают внимание специалистов.
Основные характеристики двухканальной приставки АСК-3712:
- 2 независимых канала с полосой пропускания до 100 МГц;
- буфер записи до 128 кБ на канал (определяется пользователем);
- произвольно выбираемая длина предзаписи/послезаписи;
- высокая чувствительность (от 10 мВ/дел);
- автоматическая настройка на входные сигналы;

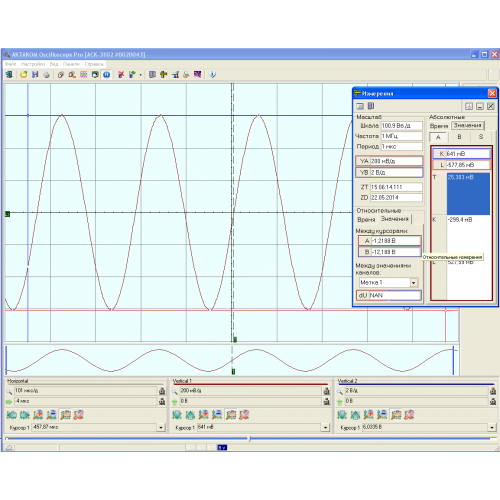

- большой выбор курсорных и автоматических измерений;

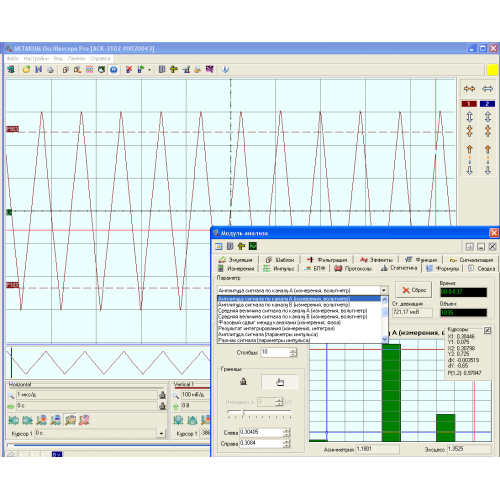

- статистические измерения и построение гистограмм;

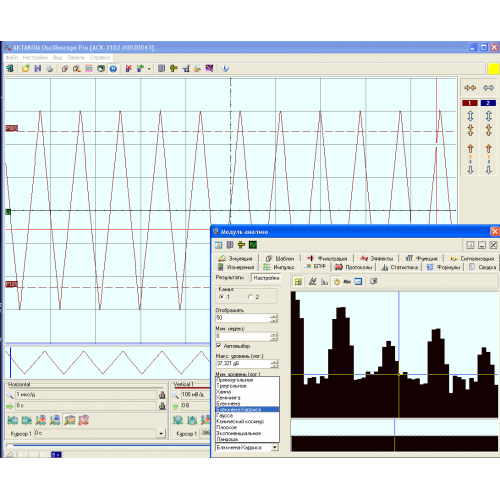

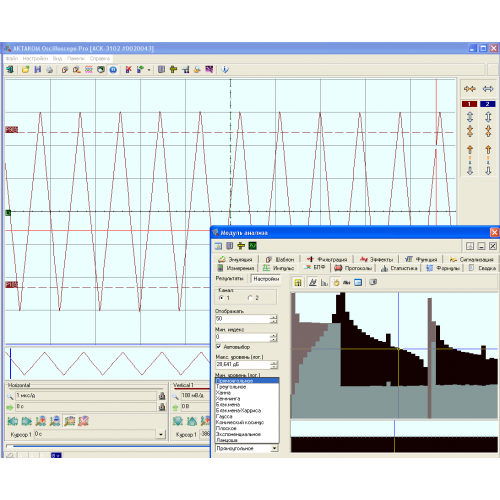

- анализатор спектра (БПФ);
- цифровой люминофор;
- аварийная сигнализация;

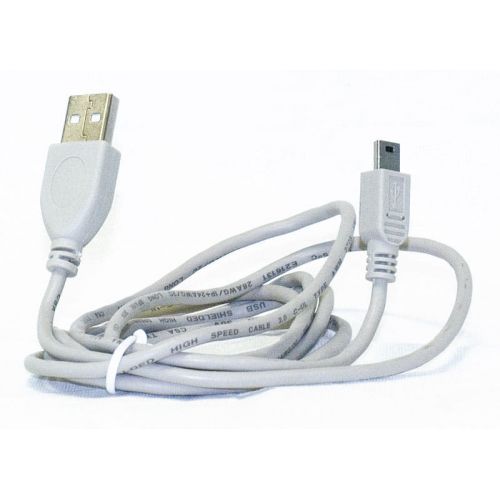

- подключение к ПК через USB 2.0;
- вх./вых. внешней синхронизации (совместимость - ТТЛ).
Технические характеристики двухканального осциллографа - приставки АСК-3712:
| Параметр | Значение |
|---|---|
| Частота дискретизации (стробоскопический режим) | 10 ГГц |
| Частота дискретизации (режим реального времени) | 100 МГц |
| Коэффициент вертикального отклонения | 10 мВ/дел...10 В/дел с шагом 1-2-5 |
| Разрешение | 8 бит |
| Частотный диапазон по уровню –3 дБ | 0 Гц...100 МГц (DC), 1,2 Гц...100 МГц (AC) |
| Входное сопротивление | 1 МОм или 50 Ом |
| Максимальное входное напряжение | ±50 В при Rвх=1 МОм, ±2,25 В при Rвх=50 Ом |
| Минимальный период повторения синхронизирующего импульса | 20 нс |
| Минимальная длительность синхронизирующего импульса | 10 нс |
| Диапазон значений коэффициента развертки | 10 нс/дел....0,1 с/дел |
| Калибратор | 1 кГц, 3 В от пика до пика |
| Питание | +5 В |
| Масса | 0,19 кг |
| Габаритные размеры | 150x85x32 мм |
Комплект поставки АСК-3712:
| № | Наименование | Количество |
|---|---|---|
| 1 | Двухканальный осциллограф-приставка АСК-3712 | 1 |
| 2 | Краткая инструкция | 1 |
| 3 | Полное руководство по эксплуатации (не имеет физического носителя и может быть загружено после приобретения и регистрации прибора с указанием серийного номера прибора) | 1 |
| 4 | Программное обеспечение | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 40253-08 |
| Производитель | Актаком |
| Страна производитель | Россия |
| Гарантия (мес.) | 25 |
