- Производитель: ПрофКИП
- Код товара: 12518
- Доступность: В наличии (Срок отгрузки: 2-3 дня)
- Оптовая цена: по запросу
-
Розничная цена:
116 928₽
- Без НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: ПрофКИП С1-102М

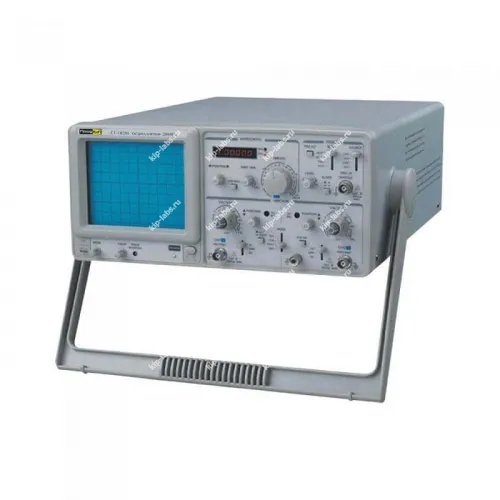

Кратко о модели: Осциллограф универсальный ПрофКИП С1-102М
Осциллограф универсальный ПрофКИП С1-102М применяется для визуализации и анализа электрических сигналов, при этом он производится ПрофКИП и логично рассматривается среди устройств категории осциллографы.
Прибор разработан для задач диагностики и анализа электронных схем. За счёт продуманного интерфейса и рабочих режимов эксплуатация ориентирована на удобство оператора.
Ключевые особенности
- Архитектура, обеспечивающая работу с сигналами различных форм и частот;
- набор режимов отображения и измерительных инструментов для оперативного анализа;
- возможность захвата и сохранения данных для последующей обработки и сравнения;
- интуитивная организация управления, что упрощает освоение функционала;
- компактная и технологичная конструкция, предназначенная для регулярной эксплуатации.
Где применяется
- лаборатории при проведении исследований и испытаний;
- ремонтные и сервисные центры для поиска неисправностей в электронике;
- учебные заведения для демонстраций и практических занятий;
- полевые измерения и наладка оборудования при систематическом контроле.
В отдельных задачах уместна дискретная обработка сигналов, при этом необходимость специализированных интерфейсов и функций самокалибровки определяется требованиями конкретного применения. Уместность интерфейсов типа RS-232C следует оценивать в контексте решаемых задач.
Описание осциллографа универсального ПрофКИП С1-102М:
Прибор предназначен для изучения формы электрических сигналов через визуальное отображение на электронно-лучевой трубке (ЭЛТ). Он обеспечивает измерение амплитудных и временных характеристик сигналов.
Сфера применения осциллографа ПрофКИП С1-102М включает контроль параметров и наладку радиоэлектронных устройств. Также устройство используется при ремонте в лабораторных и промышленных условиях.
Отличительные особенности осциллографа ПрофКИП С1-102М:
- Количество каналов: 2;
- Полоса пропускания: 0 МГц … 20 МГц;
- ЭЛТ: 6 дюймов (8 х 10 дел);
- ТВ-синхронизация, режим Y-X;
- Масштабирование развертки: х 10;
- Отключаемая функция автоматического выбора уровня запуска;
- Встроенный 6-разрядный частотомер;
Технические характеристики ПрофКИП С1-102М:
| Параметры | Значения | Электронно-лучевая трубка (ЭЛТ) |
|---|---|
| Тип | прямоугольный, 6 дюймов |
| Экспозиционная площадь | 8 х 10 дел (1 дел = 1 см) |
| Ускоряющее напряжение | 2 кВ |
| Z-вход | |
| Входной сопротивление | ~47 кОм |
| Входной уровень | ≥ 5 Впик-пик |
| Частотный диапазон | 2 МГц |
| Канал вертикального отклонения | |
| Чувствительность | 5 мВ /дел … 5 В /дел ±3% |
| Полоса пропускания (-3 дБ) | 0 МГц … 20 МГц (открытый вход) 10 Гц … 20 МГц (закрытый вход) |
| Время нарастания | ≤ 17,5 нс |
| Входной импеданс | ~ 1МОм /25 пФ |
| Максимальное входное напряжение | 400 В |
| Вход усилителя | открытый (DC), закрытый (АС), заземленный (GND) |
| Режим работы | канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD), разность каналов (CH2 INV) |
| Канал горизонтального отклонения | |
| Коэффициент развертки | 0,2 мкс /дел … 0,5 с /дел 20 нс /дел … 50 мс /дел при масштабировании |
| Точность | ±3% ±5% при масштабировании (20 нс /дел … 50 нс /дел некалиброванное) |
| Масштабирование развертки | х 10 |
| Максимальный коэффициент развертки | 20 нс /дел |
| Линейность развертки | ±5% ±10% при масштабировании |
| Синхронизация | |
| Режим | автоматический (AUTO), ждущий (NORM), ТВ-строки (TV-H), ТВ-кадры (TV-V) |
| Синхронизация | блокировка уровня синхронизации |
| Источник синхронизации | канал 1 (CH1), канал 2 (CH2), сложение каналов синхронизации (ALT), сеть (LINE), внешний (EXT) |
| Вход усилителя | закрытый (AC) |
| Полярность синхронизации | «+» или «-» |
| Чувствительность (20 Гц … 2 МГц) | 0,5 дел (CH1, CH2) 2,0 дел (ALT) 200 мВ (EXT) ТВ-синхронизация > 1дел или 1 В (EXT) |
| Чувствительность (2 МГц … 20 МГц) | 1,5 дел (CH1, CH2) 3,0 дел (ALT) 800 мВ (EXT) ТВ-синхронизация > 1дел или 1 В (EXT) |
| Внешний вход синхронизации | |
| Входной импеданс | 1 МОм ±3% /25 пФ ±5 пФ |
| Максимальное входное напряжение | 400 В при 1 кГц |
| Режим X-Y | |
| Чувствительность | 5 мВ /дел … 5 В /дел ±4% |
| Частотный диапазон X-входа | 500 кГц |
| Сдвиг фазы | ≤3° (50 кГц) |
| Выходной сигнал | |
| Выход сигнала канала 1 | |
| Калибратор | |
| Форма сигнала | положительный меандр |
| Частота | 1 кГц |
| Коэффициент | в пределах 48:52 |
| Выходное напряжение | 2 Впик-пик ±2% |
| Выходной импеданс | 1 кОм |
| Частотомер | |
| Разрядность | 6-разрядный |
| Частотный диапазон | 10 Гц … 20 МГц |
| Общие данные | |
| Питание | 110 В /220 В ±10%, 50 Гц /60 Гц |
| Габаритные размеры | 310 х 150 х 455 мм |
| Вес | 8 кг |
Комплект поставки
| № | Наименование | Количество |
|---|---|---|
| 1 | Осциллограф универсальный ПрофКИП С1-102М | 1 - шт. |
| 2 | Делитель | 1 - шт. |
| 3 | Кабель питания | 1 - шт. |
| 4 | Руководство по эксплуатации | 1 - шт. |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | ПрофКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
