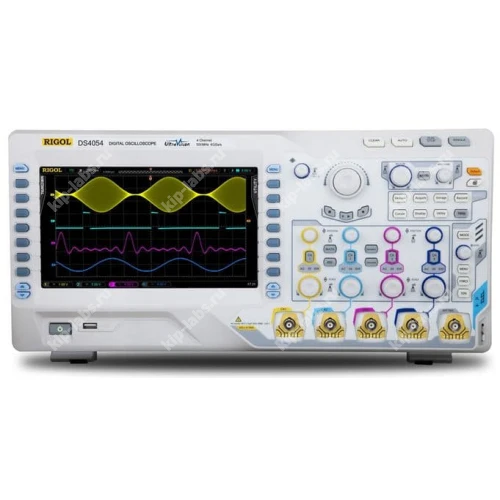

Осциллограф цифровой RIGOL DS4054

Описание модели: Осциллограф цифровой RIGOL DS4054

Цифровой осциллограф RIGOL DS4054 - четырёхкановый прибор для измерения и отображения временных форм сигналов, при этом конструкция и комплект функций адаптированы для работы в лабораторных и производственных условиях.

Аппарат поддерживает стандартные режимы захвата и базовые средства анализа данных. Серия осциллографы этой линейки ориентирована на удобство наблюдения и сохранения сигналов.

При необходимости устройство допускает самокалибровку и обмен информацией через внешние интерфейсы, что упрощает интеграцию в существующие испытательные стенды и рабочие процессы.

Преимущества

• Четыре входных канала для одновременного контроля нескольких сигналов.
• Детализированное отображение сигналов с набором измерительных инструментов и курсоров.
• Понятная система управления и удобные средства архивирования снятых данных.
• Возможность экспорта измерений на внешние устройства для последующей обработки.

Область применения

DS4054 применяют для диагностики и анализа электрических сигналов в учебных лабораториях, сервисных подразделениях и на промышленных площадках. Кроме того, прибор уместен при необходимости включения в испытательные стенды и автоматизированные рабочие места.

• лабораторные исследования и отладка электронных схем;
• сервисное обслуживание и ремонт радиоэлектронной аппаратуры;
• контроль параметров в составе испытательных стендов.

Описание осциллографа цифрового высокопроизводительного четырехканального RIGOL DS4054:

Модель 4-х канального цифрового высокопроизводительного осциллографа RIGOL DS4034 с полосой пропускания 500 МГц; максимальной частотой дискретизации 4 ГВыб/сек; с встроенной памятью до 140М точек; чувствительностью в 1 мВ/дел-10 В/дел; разрешающей способностью 12 бит; расширенной системой синхронизации; функциями декодирования и анализа последовательных шин (опция); встроенными интерфейсами USB-host, USB-device, LAN, VGA, 10МГц ввод/вывод, дополнительный вывод; цветным ЖК дисплеем с диагональю 23 см и разрешением экрана - 800х480 точек.

Цифровой осциллограф RIGOL DS4034 внесен в Госреестр СИ РФ за № 54988-13. В 2018 году срок официальной сертификации и действия Официального Свидетельства продлен до 17.06.2023.

Осциллограф цифровой запоминающий RIGOL DS4034 создан на основе современных ведущих технологий, которые обеспечивают возможность проведения расширенного анализа сигналов в стандартной комплектации.

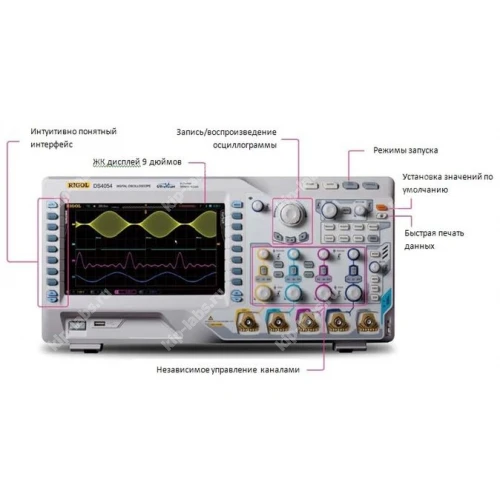

Функциональные возможности осциллографа RIGOL DS4054:

• 4 входых аналоговых канала;
• Полоса пропускания 500 МГц;
• 4 ГВыб/сек максимальная частота дискретизации и 110000 осциллограмм/сек максимальная скорость захвата осциллограмм;

• инновационная технология "UltraVision" (удобная навигация в записанном сигнале);
• глубина записи до 140 миллионов точек;

• высокая производительность при обработке сигналов;
• расширенная синхронизация;
• возможность декодирования и анализа последовательных шин данных;
• 9 дюймовый (22,9 см) ЖК экран(800*480) 160000 цветов;

• высокая чувствительность 1мВ / дел;
• низкий уровень шума;
• автоматическое определение пробников;
• возможность автоматической настройки осциллографа;
• расширенная система запуска прибора;
• возможность анализа последовательных и параллельных шин (опционально);
• 22 автоматических измерения + функция статистических измерений;
• возможность записи осциллограмм в режиме реального времени, воспроизведение записанных осциллограмм, открытие осциллограмм и анализ записанных сигналов;
• высокоточная задержка сигнала;
• встроенный анализатор спектра на основе БПФ;
• тестирование по принципу "Годен/Не годен";
• большой набор математических операций, проводимых с сигналами;
• поддержка устройств USB и возможность прямой печати изображений;
• стандартные разъемы и интерфейсы: 2хUSB HOST, USB DEVICE, LAN, VGA output, 10МГц ввод/вывод, вспомогательные выводы (trigger output, quick edge, pass/fail, calibration, GND);
• соответствие стандарту LXI-C. Возможность создания измерительной системы;
• поддержка удаленной работы с прибором;
• возможность измерения параметров нажатием одной кнопки;

Основные технические характеристики RIGOL DS4054:
