Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: МНИПИ
- Код товара: 12988
- Доступность: В наличии (Срок отгрузки: 20-30 дней)
- Оптовая цена: по запросу
-
Розничная цена:
123 960₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: С1-167/2
Назначение и принцип: С1-167/2 - Осциллограф универсальный

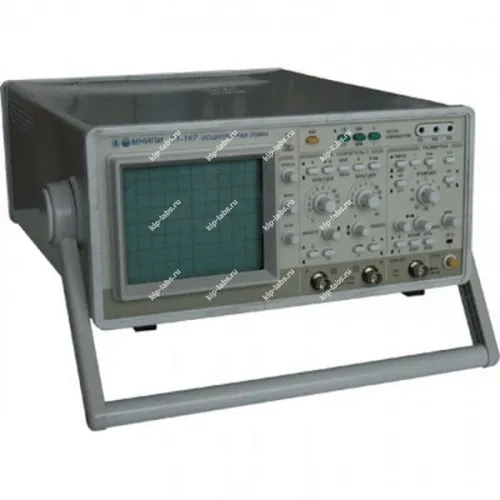

Модель С1-167/2, представленная производителем МНИПИ, представляет собой аналоговый осциллограф, применяемый для анализа периодических электрических сигналов. Устройство визуализирует амплитудные и временные характеристики на ЭЛТ-экране в частотном диапазоне 0 - 25 МГц и при этом оснащено встроенным мультиметром для измерения напряжения и силы постоянного тока, среднеквадратичного значения переменного напряжения и тока, а также электрического сопротивления постоянному току.
Прибор используют для контроля электрических сигналов в лабораторных и цеховых условиях, при этом на практике он дополняет парк измерительной аппаратуры, включая осциллографы, и при калибровке уместна проверка дискретности показаний.
Функциональные опции
- Полоса пропускания 0 - 25 МГц
- Два канала
- Режим X-Y с калиброванным коэффициентом отклонения
- Модуляция яркости луча (Z-вход)
- Выход (Z-выход) положительного импульса прямого входа
- Встроенный мультиметр (3,5 разряда, СИД)
- Автоматический выбор предела
Сферы использования
При эксплуатации С1-167/2 выполняют измерения и наблюдение сигналов на лабораторных стендах и в производственных условиях. На практике прибор используют как для рутинного контроля, так и в составе стендов при отладке и тестировании аппаратуры.
Теxнические характеристики осциллографа С1-167/2
| Параметр | Значения |
|---|---|
| Вертикальное отклонение | |
| Число каналов | 2 |
| Полоса пропускания: | 0 - 25 мГц |
| Коэффициенты отклонения | 2 мВ/дел-10 В/дел (шаг 1-2-5) |
| Погрешность установки | ±3 % |
| Время нарастания ПХ | ? 14 нс |
| Входной импеданс | 1 МОм/232 пФ, (10 МОм/12 пФ с делителем 1:10 ) |
| Входное напряжение: с открытым входом с закрытым входом с делителем 1:10 | 110 110 250 |
| Режимы по вертикали: Канал А, канал Б, канал Б инвертированный, каналы А и Б прерывисто/поочерёдно, суммирование каналов | |
| Горизонтальное отклонение | |
| Коэффициенты развёртки | 100 нсек/дел-0,2 сек/дел (шаг 1-2-5) |
| Погрешность установки | ±4 %, с растяжкой ±5 % |
| Растяжка развёртки | x 10 |
| Режимы развёртки | автоколебательный, ждущий |
| Синхронизация | |
| Источники | канал А, канал Б, сеть, внешний |
| Внешняя синхронизация | 25 МГц; 0,2 - 10 В (1МОм/25пФ) |
| Режим X-Y: Наличие режима X-Y в полосе 20 Гц-1 МГц, коэфициенты отклонения 2 мВ/дел - 10 В/дел ±10 %) | |
| Общие характеристики | |
| Встроенный калибратор | "меандр" (1000±10) Гц, (0,6±0,006) В |
| Размер экрана | 80x100 мм |
| Питание | 230 В ±10%, 50 Гц |
| Потребляемая мощность | 90 В · А |
| Габаритные размеры (HxWxD) | 130x300x385 мм |
| Масса | 8 кг |
| Мультиметр | |
| Напряжение постоянного тока | |
| Диапазон измерений | 1 мВ - 500 В |
| Пределы измерений | 2, 20, 200, 500 В |
| Погрешность измерений | 0,1 % |
| Напряжение переменного тока | |
| Диапазон измерений | 1 мВ - 500 В |
| Пределы измерений | 2, 20, 200, 500 В |
| Погрешность измерений | 0,25 % |
| Диапазон частот | 40 Гц - 100 КГц |
| Постоянный ток | |
| Диапазон измерений | 1 мА - 2000 мА |
| Пределы измерений | 2000 мА |
| Погрешность измерений | 0,25 % |
| Переменный ток | |
| Диапазон измерений | 1 мА - 2000 мА |
| Пределы измерений | 2000 мА |
| Погрешность измерений | 0,5 % |
| Диапазон частот | 40 Гц - 5 КГц |
| Сопротивление | |
| Диапазон измерений | 1 Ом - 2 МОм |
| Пределы измерений | 2, 20, 200, 2000 кОм |
| Погрешность измерений | 0,2 % |
| Общие характеристики | |
| Выбор поддиапазона | Автоматический |
| Индикатор | СИД 3,5 разряда |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 37753-08 |
| Производитель | МНИПИ |
| Страна производитель | Беларусь |
| Гарантия (мес.) | 25 |
