Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: ПрофКИП С8-28М

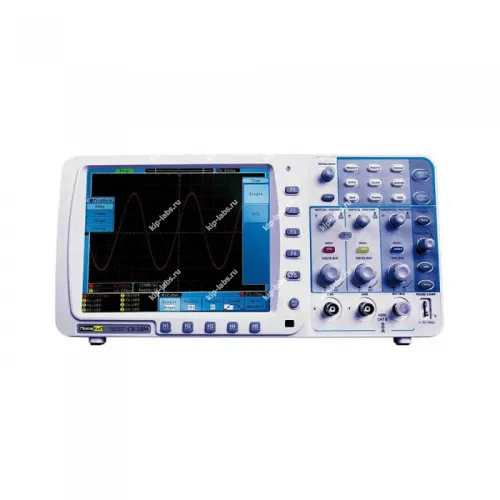

Назначение и принцип: Осциллограф цифровой ПрофКИП С8-28М
Осциллограф цифровой ПрофКИП С8-28М используется для регистрации и графического представления электрических сигналов при выполнении наладочных и измерительных работ; при этом устройство выпускает ПрофКИП и его можно отнести к осциллографы, что делает возможным применение как в лабораторных стендах, так и в полевых условиях.
Сигналы снимаются с подключённых входов и переводятся в цифровой поток для дальнейшей обработки. Это даёт возможность детально анализировать форму, амплитуду и временные характеристики сигналов.
Функциональные опции
В базовой комплектации присутствует стандартный набор функций, тем самым расширяя инструментарий для измерений и диагностики.
- Захват и отображение формы сигнала в реальном времени.
- Несколько режимов синхронизации (триггерные режимы) для стабильного воспроизведения импульсных и нестабильных сигналов.
- Инструменты измерения: курсоры и автоматические вычисления параметров.
- Спектральный анализ (FFT) для исследования частотного состава сигнала.
- Функции записи и хранения осциллограмм для последующего анализа.
- Стандартные интерфейсы для передачи данных и управления внешними устройствами.
Сферы использования
При наладке электронных схем осциллограф применяют для диагностики неисправностей и контроля параметров сигналов. Он также используется в учебных лабораториях и сервисных центрах.
В производственной эксплуатации прибор задействуют для проверки узлов и постоянного мониторинга сигналов, что позволяет сократить время на поиск дефектов и подтвердить корректность работы систем.
При калибровке и подготовке к измерениям уместны процедуры проверки дискретности выборки и самокалибровки. Наличие стандартных интерфейсов, включая RS-232, облегчает интеграцию с вычислительной техникой и обмен результатами.
Краткое описание осциллографа цифрового ПрофКИП С8-28М:
Осциллограф цифровой ПрофКИП С8-28М применяется для исследования сложных периодических и однократных сигналов в полосе частот от 0 МГц до 100 МГц путем их регистрации в цифровой памяти с частотой дискретизации до 2 Гвыб /с. Прибор измеряет амплитудные и временные параметры исследуемого сигнала и отображает как сам сигнал, так и результаты измерений на цифровом дисплее.
Ключевые отличия осциллографа ПрофКИП С8-28М:
- Количество каналов: 2;
- Полоса пропускания: 0 МГц … 100 МГц;
- Экран: 8 дюймов, цветной TFT (800х600) LCD;
- Максимальная частота дискретизации: 2 Гвыб /с;
- Глубина памяти: 10 М;
- Интерфейс: USB, LAN, RS-232;
- Автоматическое измерение параметров (20 видов);
- Курсорные измерения (ΔU, ΔT, Δ1 /ΔT);
- Математические функции: сложение, вычитание, умножение, деление;
- Сбор данных: выборка, пиковый детектор, усреднение, интерполяция (sin X /x);
- Частотный анализ: БПФ, БПФ с.к.з.;
- Цифровые фильтры: ФВЧ, ФНЧ;
- Режим растяжки окна (ZOOM);
- Самописец X-Y;
- Покадровая регистрация осциллограмм (запись /воспроизведение до 1000 кадров);
- Память: 15 осциллограмм, 8 профилей настроек;
Технические характеристики ПрофКИП С8-28М:
| Параметры | Значения | Количество каналов | 2 + 1 внешний канал синхронизации |
|---|---|
| Полоса пропускания | 0 МГц … 20 МГц |
| Регистрация | |
| Режим | обычный, пиковый детектор, усреднение |
| Частота дискретизации | 0,5 выб /с …2 Гвыб /с |
| Частота дискретизации на канал | 0,5 выб /с … 1 Гвыб /с |
| Вход | |
| Вход усилителя | открытый (DC), закрытый (AC) и заземленный (GND) |
| Входной импеданс | 1 МОм ±2% /10 пФ ±5пФ |
| Ослабление пробников | 1х, 10х, 100х, 1000х |
| Максимальное входное напряжение | 400 В |
| Ограничение полосы пропускания | 20 МГц |
| Изолированность каналов | 50 МГц: 100:1 10 МГц: 40:1 |
| Задержка между аналами | 150 пс |
| Канал вертикального отклонения | |
| АЦП | 8 бит |
| Вертикальное отклонение | 2 мВ /дел … 10 В /дел |
| Диапазон смещения | ±1 В (2 мВ … 50 мВ) ±10 В (100 мВ … 1 В) ±100 В (2 В … 10 В) |
| Полоса пропускания для аналогового периодического сигнала | 100 МГц |
| Полоса пропускания для однократного сигнала | полный диапазон |
| Низкочастотный предел | ≥ 5 Гц (на входе, закрытый вход, -3 дБ) |
| Время нарастания (60 МГц) | ≤ 3,5 нс (типично) |
| Погрешность коэффициента усиления | ±3% |
| Погрешность коэффициента усиления (усреднения) | усреднение по 16 регистрациям: ±(3% + 0,05 дел) |
| Канал горизонтального отклонения | |
| Коэффициент развертки | 1 нс /дел … 100 с /дел (шаг 1-2-5) |
| Интерполяция | sin Х /x |
| Глубина записи | 10 млн. точек на канал |
| Погрешность времени выборки и времени задержки | ±100 ppm |
| Погрешность измерения интервалов (100 МГц) | однократный сигнал: ±(время выборки + 100 ppm х измеренное значение + 0,6 нс) усреднение > 16: ±(время выборки + 100 ppm х измеренное значение + 0,4 нс) |
| Измерения | |
| Курсорные измерения | ΔU, ΔT, 1 /ΔT |
| Автоматические измерения | размах (Uпик-пик), максимальное значение (Uмакс), минимальное значение (Uмин), уровень вершины (Top), уровень основания (Base), амплитуда (Amp), СКЗ (RMS), усреднение (Uavg), выброс (Overshot), выброс до измерения напряжения (Preshoot), частота (Frequency), период (Period), длительность фронта (Rise Time), длительность среза (Fall Time), задержка (Delay), длительность положительного импульса (+Width), длительность отрицательного импульса (-Width), коэффициент заполнения для положительных импульсов (+Duty), коэффициент заполнения для отрицательных импульсов (-Duty) |
| Математические операции | сложение (+), вычитание (-), умножение (*), деление (/), БПФ (FFT) |
| Сохранение во внутреннюю память | 15 осциллограмм, 8 профилей настроек |
| Фигуры Лиссажу | диапазон: полный разность фаз: ±3° |
| Частота (типично) | 1 кГц (прямоугольный сигнал) |
| Синхронизация | |
| Диапазон | внутренняя (INT): ±6 дел внешняя (EXT): ±600 мВ EXT /5: ±3 В |
| Погрешность (типично) | внутренняя (INT): ±0,3 дел внешняя (EXT): ±(40 мВ + 6% от установленного значения) EXT /5: ±(200 мВ + 6% от установленного значения) |
| Блокировка уровня | 100 нс … 10 с |
| Автоматическая установка уровня 50% (типично) | входной сигнал ≥ 50 Гц |
| Синхронизация по фронту | наклон: нарастающий чувствительность: 0,3 дел |
| Синхронизация по длительности импульса | условие запуска (положительная полярность импульса): >, <, = условие запуска (отрицательная полярность импульса): >, <, = диапазон установок: 24 нс … 10 с |
| Синхронизация по видеосигналу | система: NTSC, PAL, SECAM диапазон строк: 1 … 525 (NTSC), 1 … 625 (PAL /SECAM) |
| Синхронизация по скорости нарастания | условие запуска (положительная полярность импульса): >, <, = условие запуска (отрицательная полярность импульса): >, <, = диапазон установок: 24 нс … 10 с |
| Поочередная синхронизация | CH1: фронт, длина импульса, ТВ-синхронизация, спад CH2: фронт, длина импульса, ТВ-синхронизация, спад |
| Общие данные | |
| Питание | 100 В … 240 В, 50 Гц /60 Гц |
| Батарея(опционально) | 7,4 В; 8000 мА |
| Габаритные размеры | 340 х 155 х 70 мм |
| Вес | 1,8 кг |
Комплект поставки
| № | Наименование | Количество |
|---|---|---|
| 1 | Осциллограф цифровой ПрофКИП С8-28М | 1 - шт. |
| 2 | Делитель | 1 - шт. |
| 3 | CD c ПО | 1 - шт. |
| 4 | Кабель питания | 1 - шт. |
| 5 | Руководство по эксплуатации | 1 - шт. |
| Дополнительная комплектация осциллографа цифрового ПрофКИП С8-28М: | ||
| 1 | Аккумуляторная батарея Li-Pol 7.4 В, 8000 мА; | 1 - шт. |
| 2 | Мягкая сумка для переноски; | 1 - шт. |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | ПрофКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
