Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: ПрофКИП
- Код товара: 12514
- Доступность: В наличии (Срок отгрузки: 2-3 дня)
- Оптовая цена: по запросу
-
Розничная цена:
48 600₽
- Без НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: ПрофКИП С1-112М

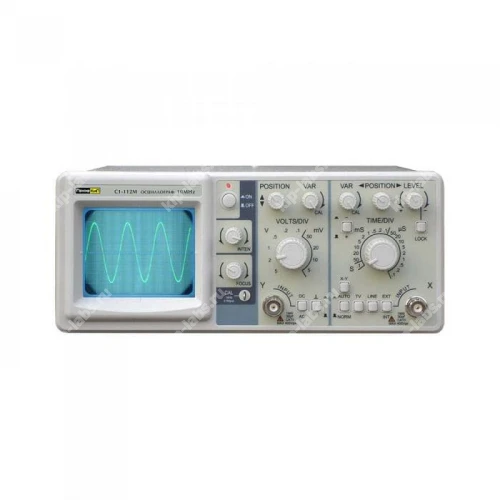

Описание модели: Осциллограф универсальный ПрофКИП С1-112М
Устройство предназначено для визуализации и анализа временных форм электрических сигналов, произведено компанией ПрофКИП, что позволяет эксплуатировать его как в лабораторных условиях, так и при выездных работах.
Аппарат предназначен для контроля амплитудно-временных характеристик сигналов. Он также применяется при наладке и диагностике электронных схем, что актуально при работе с материалами раздела осциллографы.
При необходимости допустима дискретность измерений и использование интерфейсов, таких как RS-232C, при этом это облегчает интеграцию в автоматизированные комплексы; также предусмотрена опция самокалибровки для работы в полевых условиях.
При необходимости уточнения поддерживаемых интерфейсов и режимов работы рекомендуется сверяться с поставляемой документацией.
Преимущества
- Поддержка различных типов входных сигналов и рабочих режимов.
- Компактный корпус, удобный для полевых выездов и применения в лаборатории.
- Интуитивное управление и быстрый доступ к основным настройкам.
- Подходит для проверки и верификации схем при разработке и ремонте.
- Возможность интеграции в составные измерительные комплексы.
Область применения
- Лабораторные исследования и учебные практикумы.
- Сервисное обслуживание и ремонт электроники.
- Наладка контрольно-измерительных систем и испытательные работы.
- Полевые измерения и ввод в эксплуатацию оборудования.
Описание осциллографа универсального ПрофКИП С1-112М:
Осциллограф универсальный ПрофКИП С1-112М предназначен для исследования формы периодических электрических сигналов путем визуального наблюдения и измерения амплитуд в диапазоне от 0 МГц до 10 МГц. Осциллограф ПрофКИП С1-112М рекомендован для использования в образовательных учреждениях.
Отличительные особенности осциллографа ПрофКИП С1-112М:
- Количество каналов: 1;
- Полоса пропускания: 0 МГц … 10 МГц;
- ЭЛТ: круглая, 3 дюйма (8 х 10 дел, 1 дел = 6 мм);
- Чувствительность: 5 мВ /дел;
- ТВ-синхронизация, режим X-Y;
- Простота в эксплуатации;
- Высокая стабильность;
Технические характеристики ПрофКИП С1-112М:
| Параметры | Значения | Электронно-лучевая трубка (ЭЛТ) |
|---|---|
| Тип | круглая, 3 дюйма |
| Экспозиционная площадь | 8 х 10 дел (1 дел = 6 мм) |
| Ускоряющее напряжение | 1,3 кВ |
| Канал вертикального отклонения | |
| Чувствительность | 5 мВ /дел … 5 В /дел ±3% |
| Полоса пропускания | 0 МГц … 10 МГц (открытый вход) 10 Гц … 10 МГц (закрытый вход) |
| Входной импеданс | 1 МОм ±3% /30 пФ ±5 пФ |
| Максимальное входное напряжение | 400 В |
| Вход усилителя | открытый (DC), закрытый (АС) |
| Регулировка коэффициента | 2,5:1 |
| Канал горизонтального отклонения | |
| Коэффициент развертки | 0,1 мкс /дел …1 с /дел ±3% |
| Регулировка коэффициента | 2,5:1 |
| Синхронизация | |
| Режим | автоматический (AUTO), ждущий (NORM), ТВ-синхронизация (TV) |
| Источник синхронизации | внутренний (INT), сеть (LINE), внешний (EXT) |
| Полярность синхронизации | «+» или «-» |
| Чувствительность | 1 дел (INT) 0,3 В (EXT) 2 дел (TV) |
| Внешний вход синхронизации | |
| Входной импеданс | 1 МОм ±3% /25 пФ ±5 пФ |
| Максимальное входное напряжение | 160 В |
| Режим X-Y | |
| Чувствительность | 0,5 В /дел (X) 5 мВ /дел … 5 В /дел (Y) |
| Частотный диапазон (-3 дБ) | 0 МГц … 1 МГц (DC) 10 Гц … 1 МГц (AC) |
| Сдвиг фазы | ≤3° (50 кГц) |
| Калибратор | |
| Форма сигнала | положительный меандр |
| Частота | 1 кГц |
| Выходное напряжение | 0,5 Впик-пик ±2% |
| Общие данные | |
| Питание | 110 В … 127 В ±10%, 220 В … 240 В ±10% /50 Гц ±2 Гц, 60 Гц ±2 Гц |
| Габаритные размеры | 225 х 91 х 290 мм |
| Вес | 3 кг |
Комплект поставки
| № | Наименование | Количество |
|---|---|---|
| 1 | Осциллограф универсальный ПрофКИП С1-112М | 1 - шт. |
| 2 | Делитель | 1 - шт. |
| 3 | Кабель питания | 1 - шт. |
| 4 | Руководство по эксплуатации | 1 - шт. |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | ПрофКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
