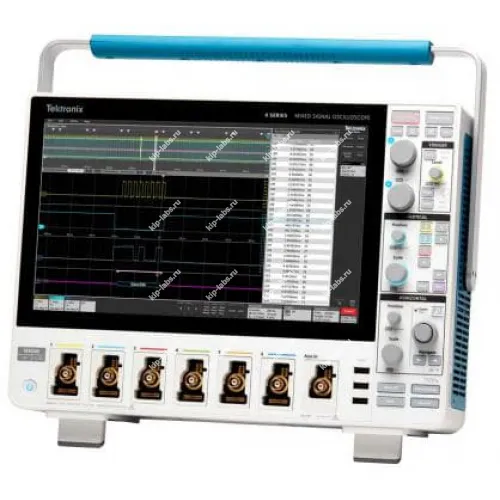

MSO44 4-BW-1500 Осциллограф смешанных сигналов

Описание модели: MSO44 4-BW-1500 Осциллограф смешанных сигналов

MSO44 4-BW-1500 - это осциллограф смешанных сигналов, который одновременно регистрирует аналоговые и цифровые линии.

Такой подход даёт возможность анализировать их взаимное влияние в составе электронных схем.

Прибор выпускает Tektronix, при этом сведения о доступных конфигурациях и вариантах поставки приведены в официальной документации; при необходимости с этими материалами можно ознакомиться, а также посмотреть сопутствующие позиции в каталоге осциллографы.

При необходимости возможна самокалибровка. Это нейтральная рамочная информация о типичной опции для измерительных приборов.

Преимущества

Устройство объединяет средства захвата аналоговых и цифровых каналов.

Это позволяет выполнять всесторонний анализ сигналов в единой платформе.

• Одновременный анализ аналоговых и цифровых каналов
• Многофункциональные триггерные режимы
• Инструменты визуализации для оценки формы сигналов

Область применения

MSO44 используют при разработке и отладке электронных плат, что позволяет применять прибор также в лабораторных испытаниях и при обслуживании электронных систем.

• Разработка и отладка цифровой и аналоговой электроники
• Анализ интерфейсов и протоколов
• Лабораторные исследования и оперативный контроль

Комплектация осциллографа MSO44 4-BW-1500

• Цифровой осциллограф смешанных сигналов MSO44 4-BW-1500

Техническое описание осциллографа MSO44 4-BW-1500

В серии 4 этот осциллограф отличается наибольшим числом каналов и самым крупным экраном среди аналогичных приборов, при этом он ориентирован на настольные измерения и включает специфический набор функций.

Интерфейс с сенсорным управлением упрощает эксплуатацию и делает процессы настройки и контроля более прямыми.

MSO 4-й серии обеспечивает улучшенную видимость сложных систем и предлагается в четырёх- и шестиканальных исполнениях с 13,3-дюймовым дисплеем разрешением 1920 x 1080.

Во многих приложениях - встроенные системы, трехфазная силовая электроника, автомобильная электроника, проектирование источников питания и преобразователи постоянного тока - требуется наблюдение более четырёх аналоговых сигналов для проверки производительности и отладки системных проблем.

Серия MSO 4 по-новому определяет функционал осциллографа смешанных сигналов за счёт технологии FlexChannel, которая даёт возможность использовать каждый вход как аналоговый канал или как набор цифровых логических входов.

Технология позволяет применять логический пробник TLP058 для разбора до восьми цифровых линий на вход и обеспечивает независимое управление представлениями для аналоговой и цифровой частей.

В моделях с шестью FlexChannel конфигурация каналов настраивается: можно получить шесть аналоговых и ноль цифровых каналов, пять аналоговых и восемь цифровых, четыре аналоговых и 16 цифровых, три аналоговых и 24 цифровых и т.д., при этом смена состава выполняется добавлением или удалением логических пробников TLP058.

Это даёт требуемую гибкость конфигурации и позволяет адаптировать прибор под текущие задачи.

Отличительные особенности осциллографа MSO44 4-BW-1500

• Навигация по сигналам при помощи жестов перелистывания;
• Масштабирование сигналов для улучшения обзора;
• Перетаскиваемые маркеры и измерения.

Технические характеристики осциллографа MSO44 4-BW-1500
