Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: ПрофКИП С8-2202

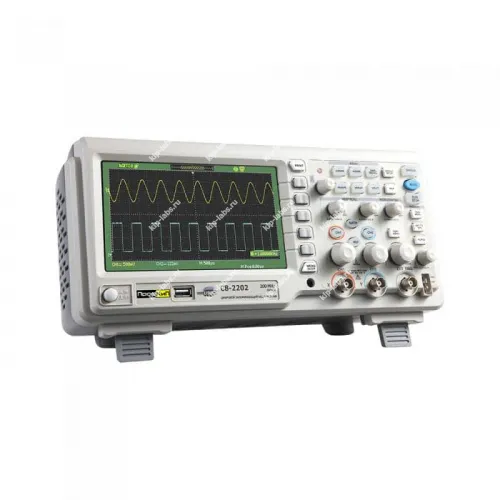

Кратко о модели: Осциллограф цифровой ПрофКИП С8-2202
Осциллограф цифровой ПрофКИП С8-2202 предназначен для визуализации и анализа временных форм электрических сигналов, при этом его производит ПрофКИП и устройство классифицируется в ряду осциллографы.
Аппарат имеет базовый набор функций для цифрового захвата и первичных измерений сигналов, при этом это облегчает выполнение типовых проверок и диагностику цепей; нейтрально отмечаем, что вопросы дискретности выборок и самокалибровки могут быть значимы, а при необходимости возможна интеграция через интерфейс RS-232C.
Ключевые особенности
- Цифровой захват сигналов с возможностью отображения форм во временной области.
- Несколько режимов триггера, обеспечивающих фиксацию событий с разными условиями запуска.
- Набор встроенных измерений для оценки основных параметров сигнала.
- Удобный пользовательский интерфейс и индикация для оперативной работы с данными.
- Наличие стандартных портов для подключения внешних устройств и сохранения результатов.
Где применяется
Прибор применяют в лабораторной диагностике и при настройке электронных схем; он также используется в образовательных целях и в сервисных работах по ремонту. В промышленных испытаниях и стендовых измерениях осциллограф применяют как средство первичного контроля, что позволяет быстро фиксировать и анализировать отклонения в поведении сигналов.
Краткое техническое описание осциллографа цифрового ПрофКИП С8-2202:
Осциллограф цифровой ПрофКИП С8-2202 - компактный настольный двухканальный прибор с полосой пропускания 200 МГц. Осциллограф ПроКИП С8-2153 оснащен многопользовательским интерфейсом и функцией «онлайн помощь». Цифровой осциллограф ПрофКИП С8-2202 применяется для промышленного контроля и измерений, для исследований, для создания и тестирования электронных схем, а также в учебных целях.
Отличительные особенности осциллографа ПрофКИП С8-2202:
- Количество каналов: 2;
- Полоса пропускания: 0 МГц … 200 МГц;
- Экран: 7 дюймов, цветной TFT (480х234) LCD;
- Максимальная частота дискретизации: 1 Гвыб /с (каждый канал);
- Эквивалентная частота дискретизации: 50 Гвыб /с;
- Глубина памяти: 5 К (каждый канал);
- Интерфейс: USB-Host, USB-Device, RS-232, PASS /FALL out;
Технические характеристики ПрофКИП С8-2202:
| Параметры | Значения | Полоса пропускания | 0 МГц … 200 МГц |
|---|---|---|---|
| Количество каналов | 2 + 1 внешний канал синхронизации | ||
| Максимальная частота дискретизации | 1 Гвыб /с (каждый канал) | ||
| Эквивалентная частота дискретизации | 50 Гвыб /с | ||
| Глубина памяти | 25 K | ||
| Время нарастания | < 1,7 нс | ||
| Входной импеданс | 1 МОм /14 пФ, 50 Ом | ||
| Диапазон временной развертки | 2,5 нс /дел … 50 с /дел сканирование: 100 мс /дел … 50 с /дел | ||
| Чувствительность по вертикали | 2 мВ /дел … 10 В /дел (шаг 1-2-5) | ||
| Разрешение по вертикали | 8 бит | ||
| Источник синхронизации | канал 1 (CH1), канал 2 (CH2), внешний (EXT), EXT/5, сеть (LINE) | ||
| Режим синхронизации | фронт, длина импульса, ТВ-синхронизация, спад, поочередный | ||
| Математические операции | сложение, вычитание, умножение, деление, БПФ | ||
| Цифровые фильтры | ВЧ, НЧ, полосовой, режекторный | ||
| Максимальное входное напряжение | 400 В | ||
| Сохранение | 2 опорных маски, 20 профилей настроек, 20 осциллограмм | ||
| Внешние накопители данных | изображение, данные, осциллограмма, настройки | ||
| Язык | русский + 11 дополнительных | ||
| Программное обеспечение | дистанционное управление, извлечение данных и анализ формы волны | ||
| Общие данные | |||
| Экран | Экран: 7 дюймов, цветной TFT (480х234) LCD | ||
| Интерфейс | USB-Host, USB-Device, RS-232, годен /негоден выход (PASS /FALL) | ||
| Питание | 100 В … 240 В, 45 Гц … 440 Гц, 50 ВА | ||
| Габаритные размеры | 232 х 157 х 135 мм | ||
| Вес | 2,5 кг | ||
Комплект поставки
| № | Наименование | Количество |
|---|---|---|
| 1 | Осциллограф цифровой ПрофКИП С8-2202 | 1 - шт. |
| 2 | Делитель | 1 - шт. |
| 3 | USB кабель | 1 - шт. |
| 4 | CD c ПО | 1 - шт. |
| 5 | Кабель питания | 1 - шт. |
| 6 | Руководство по эксплуатации | 1 - шт. |
| Дополнительная комплектация осциллографа цифрового ПрофКИП С8-2202: | ||
| 1 | BNC коаксиальный кабель; | 1 - шт. |
| 2 | RS-232 кабель; | 1 - шт. |
| 3 | USB-GPIB адаптер; | 1 - шт. |
| 4 | Мягкая сумка для переноски; | 1 - шт. |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | ПрофКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
