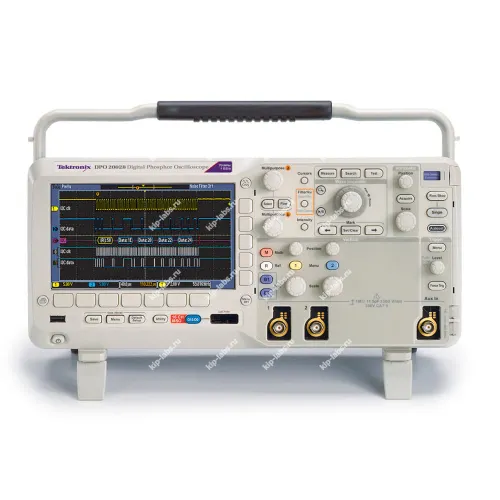

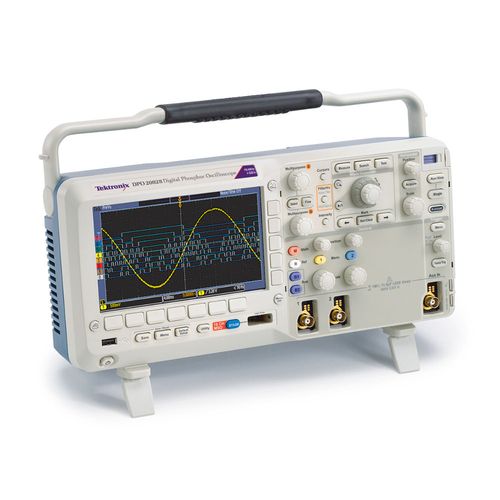

DPO2002B Осциллограф цифровой

Назначение и принцип: DPO2002B Осциллограф цифровой

Прибор Tektronix DPO2002B служит для регистрации и визуального анализа временных форм электрических сигналов; при этом аппарат сконструирован для поэтапной настройки режимов захвата и синхронизации, что облегчает последовательную настройку эксперимента и последующий просмотр результатов.

Сигнал подаётся на входы осциллографа, после чего триггер выделяет требуемые участки для отображения. В работе важно учитывать влияние дискретизации; при калибровке полезно задействовать штатные процедуры самокалибровки, а обмен данными обычно организуют через стандартные интерфейсы, что делает прибор естественным выбором для задач, где применяют осциллографы.

Функциональные опции

Реализованы различные режимы захвата и настройки параметров триггера, а также базовый набор измерительных функций и цифровая обработка отображаемого сигнала, что позволяет адаптировать инструмент под разные сценарии тестирования. При эксплуатации допустимо использовать внешнее программное обеспечение для выгрузки и последующего анализа данных; нейтрально отметить, что поддержка интерфейсов вроде RS-232C может быть уместной при интеграции в автоматизированную систему.

Сферы использования

На практике DPO2002B используют при отладке и контроле электронных схем. Типичные области применения - лабораторные исследования, сервисное тестирование и учебные практикумы.

Комплектация осциллографа DPO2002B

• Осциллограф TPS2012B
• Пассивный пробник
• Установка и Руководство по безопасности и переводе на передней панели Overlay Документация CD
• OpenChoice ® Desktop Software
• Шнур питания

Описание осциллографа DPO2002B

Tektronix DPO2002B обеспечивает проверку узлов разрабатываемого устройства по осциллограммам сигналов на 2 аналоговых входах, 16 цифровых каналах и 2 шинах; такое соотношение каналов позволяет одновременно контролировать аналоговую и цифровую части прибора при комплексной отладке.

Дисплей с цифровым люминофором и 125 комбинаций запуска ускоряют обнаружение аномалий. Панель Wave Inspector облегчает просмотр записи длиной 1 млн точек: вы можете уменьшать масштаб, помечать интересующие места и перемещаться между метками.

Серия MSO / DPO2000B включает набор функций, направленных на ускорение каждого этапа отладки - от быстрого обнаружения и захвата события до поиска нужного фрагмента в записи и анализа поведения устройства.

Отличитеьные особенности осциллографа DPO2002B

• 16 цифровых каналов
• Длина записи 1 млн. отсчетов по всем каналам
• Максимальная скорость захвата 5000 осциллограмм в секунду
• Расширенные функции системы запуска Запуск по последовательным интерфейсам и декодирование
• Панель управления Wave Inspector облегчает навигацию и обеспечивает автоматизацию поиска данных в сигнале

Теxнические xарактеристики осциллографа DPO2002B
