Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: ПрофКИП С8-2101
Назначение и принцип: Осциллограф цифровой ПрофКИП С8-2101
Устройство ПрофКИП С8-2101 применяют для регистрации и отображения электрических сигналов в лабораторных условиях и на промышленных участках, при этом оно служит для анализа формы сигналов и их временных характеристик и может интегрироваться в автоматизированные стенды.
Принцип работы прибора основан на оцифровке входного сигнала и его последующей цифровой обработке. Частота дискретизации определяет временное разрешение, а объём памяти задаёт длительность фиксируемого фрагмента.
При эксплуатации важна дискретность настройки режимов и наличие самокалибровки, что позволяет адаптировать измерения к конкретным условиям; стандартные интерфейсы облегчают передачу данных на внешние средства. Уместна дискретность регулировок и поддержка RS-232 при интеграции в существующие системы.
Функциональные опции
- входы для каналов с дифференциальным/коаксиальным подключением;
- набор триггерных режимов для выделения устойчивых и переходных процессов;
- встроенные измерительные функции для оценки амплитудных и временных параметров;
- режимы захвата одиночного события и повторяющейся записи для детального анализа;
- возможность записи выборок в память и последующего экспорта данных на внешние носители;
- инструменты для базового спектрального анализа и отображения сигналов в различных представлениях;
- удобный интерфейс отображения и навигации по записям.
Сферы использования
На практике осциллограф применяют при отладке печатных плат. Он позволяет фиксировать и анализировать переходные и периодические процессы.
В работе на промышленных и исследовательских площадках прибор используют для диагностики средств сбора и обработки сигналов, тем самым обеспечивая возможность интеграции в автоматизированные тестовые комплексы класса осциллографы.
Описание осциллографа цифрового ПрофКИП С8-2101:

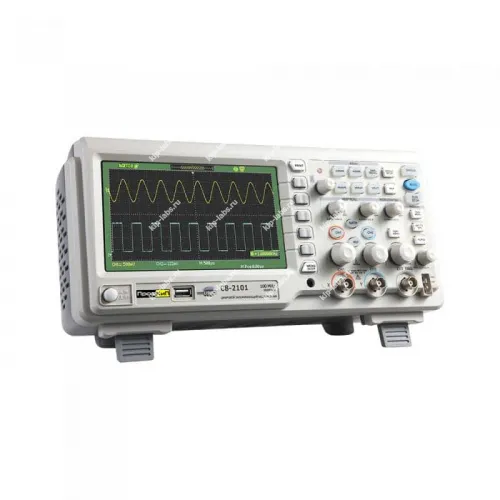

Осциллограф цифровой ПрофКИП С8-2101 - компактный настольный двухканальный прибор с полосой пропускания 100 МГц. Он используется для промышленного контроля и измерений, исследований, разработки и тестирования электронных схем, а также в учебных целях.
Отличительные особенности осциллографа ПрофКИП С8-2101:
- Количество каналов: 2;
- Полоса пропускания: 0 МГц … 100 МГц;
- Экран: 7 дюймов, цветной TFT (480х234) LCD;
- Максимальная частота дискретизации: 500 Мвыб /с;
- Эквивалентная частота дискретизации: 50 Гвыб /с;
- Глубина памяти: 32 К;
- Интерфейс: USB-Host, USB-Device, RS-232, PASS /FALL out;
Технические характеристики ПрофКИП С8-2101:
| Параметры | Значения | Полоса пропускания | 0 МГц … 100 МГц |
|---|---|---|---|
| Количество каналов | 2 + 1 внешний канал синхронизации | ||
| Максимальная частота дискретизации | 500 Мвыб /с | ||
| Эквивалентная частота дискретизации | 50 Гвыб /с | ||
| Глубина памяти | 32 K | ||
| Время нарастания | < 3,5 нс | ||
| Входной импеданс | 1 МОм /17 пФ | ||
| Диапазон временной развертки | 5,0 нс /дел … 50 с /дел сканирование: 100 мс /дел … 50 с /дел | ||
| Чувствительность по вертикали | 2 мВ /дел … 10 В /дел (шаг 1-2-5) | ||
| Разрешение по вертикали | 8 бит | ||
| Источник синхронизации | канал 1 (CH1), канал 2 (CH2), внешний (EXT), EXT/5, сеть (LINE) | ||
| Режим синхронизации | фронт, длина импульса, ТВ-синхронизация, спад, поочередный | ||
| Математические операции | сложение, вычитание, умножение, деление, БПФ | ||
| Цифровые фильтры | ВЧ, НЧ, полосовой, режекторный | ||
| Максимальное входное напряжение | 400 В | ||
| Сохранение | 2 опорных маски, 20 профилей настроек, 20 осциллограмм | ||
| Внешние накопители данных | изображение, данные, осциллограмма, настройки | ||
| Язык | русский + 11 дополнительных | ||
| Программное обеспечение | дистанционное управление, извлечение данных и анализ формы волны | ||
| Общие данные | |||
| Экран | Экран: 7 дюймов, цветной TFT (480х234) LCD | ||
| Интерфейс | USB-Host, USB-Device, RS-232, годен /негоден выход (PASS /FALL) | ||
| Питание | 100 В … 240 В, 45 Гц … 440 Гц, 50 ВА | ||
| Габаритные размеры | 232 х 157 х 135 мм | ||
| Вес | 2,5 кг | ||
Комплект поставки
| № | Наименование | Количество |
|---|---|---|
| 1 | Осциллограф цифровой ПрофКИП С8-2101 | 1 - шт. |
| 2 | Делитель | 1 - шт. |
| 3 | USB кабель | 1 - шт. |
| 4 | CD c ПО | 1 - шт. |
| 5 | Кабель питания | 1 - шт. |
| 6 | Руководство по эксплуатации | 1 - шт. |
| Дополнительная комплектация осциллографа цифрового ПрофКИП С8-2101: | ||
| 1 | BNC коаксиальный кабель; | 1 - шт. |
| 2 | RS-232 кабель; | 1 - шт. |
| 3 | USB-GPIB адаптер; | 1 - шт. |
| 4 | Мягкая сумка для переноски; | 1 - шт. |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | ПрофКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
