MDO3052 Цифровой осциллограф с анализатором спектра

Назначение и принцип: MDO3052 Цифровой осциллограф с анализатором спектра

MDO3052 - цифровой осциллограф с анализатором спектра, предназначенный для регистрации и детального анализа электрических сигналов во временной и частотной областях; устройство разработано компанией Tektronix, что делает его применимым при отладке и валидации радиоэлектронных схем и систем. На практике прибор можно интегрировать с другим тестовым оборудованием из раздела осциллографы, что упрощает комплексные измерения.

Устройство совмещает многоканальный захват сигналов и встроенный спектральный анализатор. Это упрощает переход от временных измерений к частотному анализу, тем самым облегчая поиск гармоник, помех и модуляционных составляющих.

Вопросы дискретности входов и перечень доступных интерфейсов уточняют в технической документации; при калибровке следует руководствоваться приложенной инструкцией. При эксплуатации важно учитывать параметры дискретизации и возможности интерфейсов для корректной интеграции в стенд.

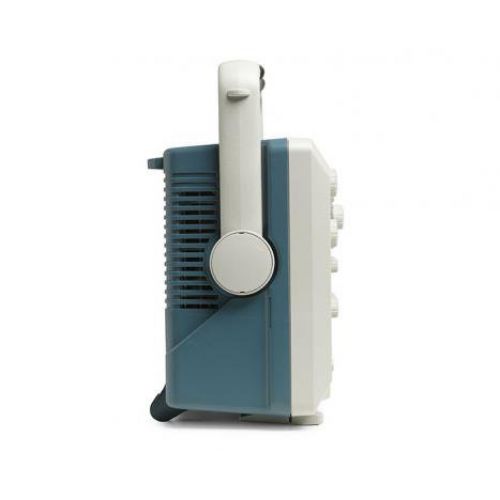

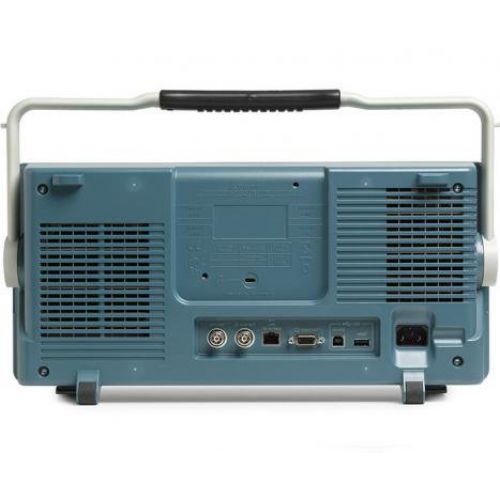

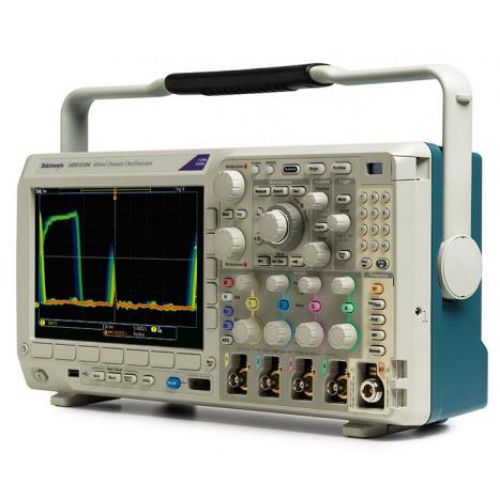

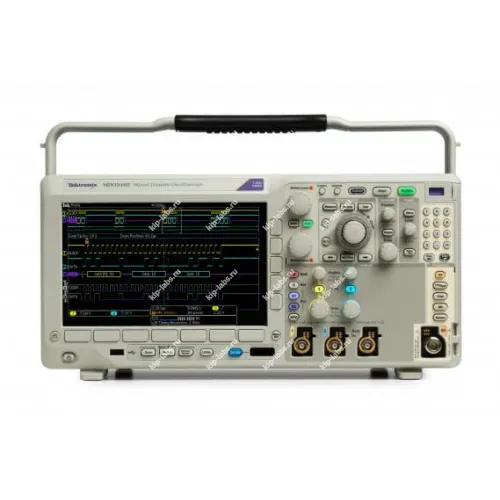

Комбинированный прибор Tektronix MDO3052

MDO3052 - базируется на проверенном осциллографе Tektronix и дополнен базовым анализатором спектра и цифровым вольтметром. Устройство настраивается под задачи измерений; при необходимости возможно расширение конфигурации добавлением 16 логических каналов, генератора произвольной формы 50 МГц, анализатора протоколов и усовершенствованного анализатора спектра 3 ГГц.

Серия MSO / DPO2000B предоставляет набор функций, направленных на ускорение этапов отладки: от быстрого обнаружения аномалий и их захвата до поиска событий в записи и анализа поведения устройства. В работе это сокращает время диагностики и анализирует поведение сигнала на разных этапах исследования.

Функциональные опции

• На практике сочетание временных и частотных режимов облегчает быструю смену между исследованием формы сигнала и его спектральным представлением.
• Средства триггеринга и синхронизации позволяют фиксировать короткие и редкие события без потери информации.
• Встроенные математические функции и преобразования Фурье дают возможность выполнять расчёт характеристик сигнала непосредственно в приборе.
• Инструменты для визуализации и сохранения результатов упрощают документирование измерений и последующую обработку данных.
• Поддержка стандартных интерфейсов обмена данными упрощает интеграцию осциллографа в существующие тестовые стенды.

Сферы использования

• Разработка и отладка радиоэлектронных и цифровых устройств.
• Лабораторные исследования и проверка параметров схем на этапе проектирования.
• При эксплуатации на производстве - контроль сигналов в цепях питания и цифровых интерфейсах.
• Диагностика и ремонт электронных изделий, анализ источников помех и сбоев.

Комплектация осциллографа MDO3052

• Осциллограф TPS2012B
• Пробник 250 МГц; TPP0250 - 2 шт.
• Адаптер N-BNC
• CD диск с документацией
• Инструкция по установке
• Сумка для аксессуаров
• Кабель питания
• ПО OpenChoice
• Сертификат калибровки

Отличитеьные особенности осциллографа MDO3052

• Осциллограф со 125 режимами запуска
• Длина записи с использованием элементов управления Wave Inspector - 10 млн. точек
• Пробники серии TPP, включённые в стандартный комплект поставки: по одному пробнику на каждый аналоговый канал
• Лучшая в отрасли вносимая ёмкость пробника 3,9 пФ

Теxнические xарактеристики осциллографа MDO3052
