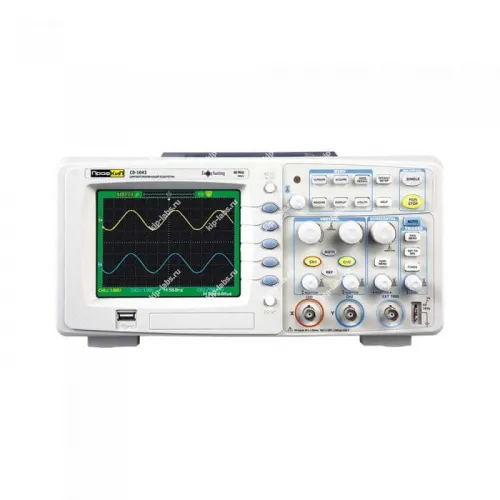

Осциллограф цифровой ПрофКИП С8-1043

Кратко о модели: Осциллограф цифровой ПрофКИП С8-1043

Прибор служит для наглядной визуализации и анализа электрических сигналов, при этом он рассчитан на применение в лабораториях и на участках наладки; дополнительные сведения можно получить у ПрофКИП.

Устройство фиксирует временные формы сигналов и выполняет их параметрический разбор. Благодаря этому инженеры получают информацию, необходимую для диагностики и оптимизации схем, а более полные материалы доступны в разделе осциллографы.

При выборе прибора следует учитывать требования к дискретизации и возможности самокалибровки, что позволяет корректно оценить пригодность осциллографа для конкретной инженерной задачи.

Ключевые особенности

• Цифровой захват сигналов с функцией детального просмотра временных форм.
• Набор аналитических и измерительных инструментов для оценки амплитудных и временных характеристик.
• Интуитивное отображение данных на экране, обеспечивающее оперативную интерпретацию результатов.
• Предназначен для работ по наладке электронных схем и проведения сервисных операций.

Где применяется

Прибор применяется в лабораторных исследованиях и на производственных стендах, за счёт этого он используется для диагностики электронных узлов и проверки прототипов. Он востребован при отладке плат, тестировании датчиков и контроле работоспособности систем управления.

При эксплуатации учитывают дискретность выборки и наличие опций самокалибровки, а также возможности интеграции через интерфейсы USB и RS-232 для связи с внешними системами.

Техническое описание осциллографа цифрового ПрофКИП С8-1043:

Цифровой осциллограф ПрофКИП С8-1043 - современный прибор для решения разнообразных задач по наблюдению и анализу формы сигнала. При этом предусмотрены режимы, позволяющие одновременно отслеживать некогерентные сигналы, использовать различные типы синхронизации, применять фильтрацию и выполнять математическую обработку с набором алгоритмов.

Прибор оснащён несколькими режимами автоматических измерений и цветным ЖКИ-экраном. Он легко подключается к ПК по интерфейсу USB, а меню с поддержкой русского языка содержит набор цветовых схем.

Осциллограф ПрофКИП С8-1043 применяют для измерений в мощных цепях с высоким напряжением (источники электропитания, электромоторы, преобразователи и т.п.), при этом при использовании дифференциальных пробников обеспечивается полная развязка прибора с измеряемой цепью; дифференциальный пробник приобретается отдельно. Таким образом, прибор может использоваться как в домашней лаборатории, так и на производстве.

Отличительные особенности осциллографа ПрофКИП С8-1043:

• Количество каналов: 2;
• Полоса пропускания: 0 МГц … 40 МГц;
• Экран: 5,7 дюймов, цветной TFT (320х234) LCD;
• Максимальная частота дискретизации: 500 Мвыб /с;
• Эквивалентная частота дискретизации: 50 Гвыб /с;
• Глубина памяти: 2 М;
• Интерфейс: USB-Host, USB-Device, RS-232, PASS /FALL out;

Технические характеристики ПрофКИП С8-1043:

Комплект поставки
