Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: Tektronix
- Код товара: 12695
- Доступность: В наличии (Срок отгрузки: 20-30 дней)
- Оптовая цена: по запросу
-
Розничная цена:
227 276₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: TBS2104
Назначение и принцип: TBS2104 Цифровой осциллограф
Прибор предназначен для визуализации и анализа временных и амплитудных характеристик электрических сигналов, при этом оператор получает возможность фиксировать формы осциллограмм и проводить их детальный разбор; модель выпускает производитель Tektronix.
Сигнал на входе сначала преобразуется в цифровую форму. Затем выборки размещаются в энергозависимой памяти и отображаются на экране; устройство относится к классу осциллографы.
Функциональные опции
Аппарат обеспечивает многоканальную съёмку с синхронным захватом входных каналов, что позволяет сопоставлять временные соотношения между ними; дополнительно реализованы триггерные режимы и набор встроенных измерительных функций, упрощающих количественную оценку параметров.
Сферы использования
На практике прибор применяют при отладке и диагностике электронных схем, что позволяет быстро локализовать неисправности; также его используют в учебных лабораториях и сервисных центрах, при эксплуатации уместна дискретность показаний и регулярная проверка калибровки.
Комплектация осциллографа TBS2104
- Цифровой осциллограф TBS2104
- Пробник 100 МГц; TPP0100 - 2/4 шт.
- CD диск с документацией 063-4568-xx
- Инструкция по безопасности 071-3445-xx
- Рук-во по программированию 077-1149-xx
- Кабель питания
- Сертификат калибровки

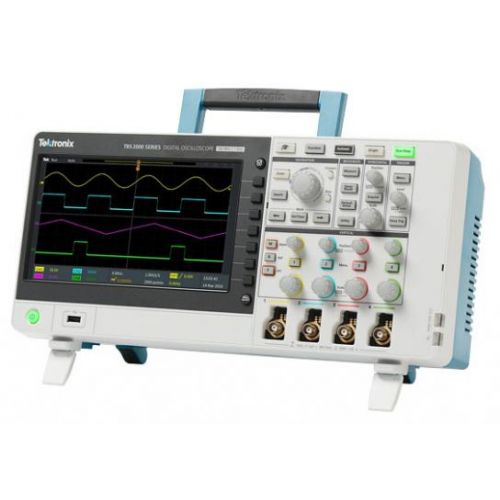

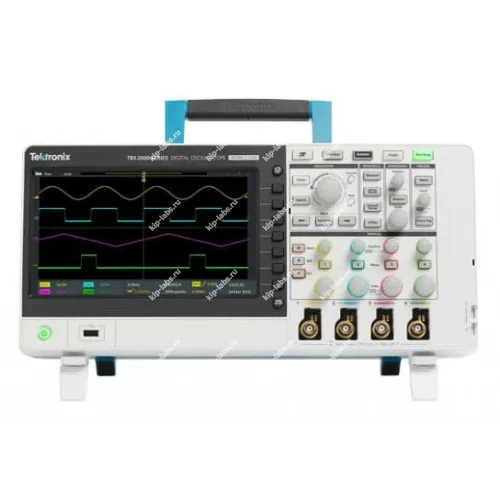

Описание осциллографа TBS2104
Tektronix TBS2104 спроектирован для выполнения базовых функций осциллографа - отображения и измерения характеристик сигналов. Экран с диагональю 9 дюймов и длина записи 20 млн точек дают возможность детально рассмотреть форму и динамику сигналов.
Функционал серии TBS2000 выполнен с упором на удобство и простоту управления, что позволяет выполнять тестирование быстро и без лишних настроек; присутствуют 32 автоматических измерения и курсорные измерения с выводом значений рядом с курсором.

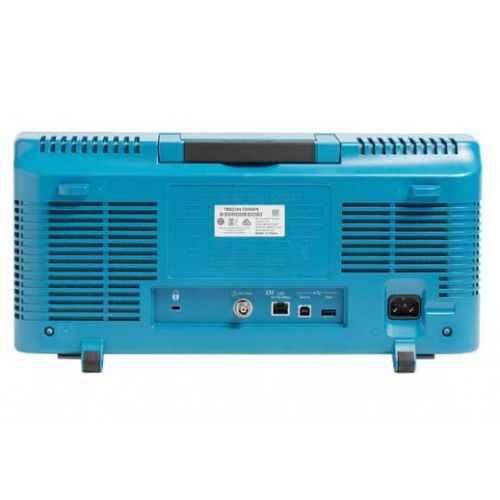

Серии TBS2000 включают поддержку Wi‑Fi через внешний USB‑ключ; в приборах также имеются 2 USB‑host порта и один совместимый с LXI порт 100‑BaseT Ethernet, что упрощает сохранение и передачу результатов измерений.
Отличительные особенности осциллографа TBS2104
- Полоса пропускания: 100 МГц
- Каналы: 4 аналоговых
- Память: 20 млн. точек
- 15 делений по горизонтали
- Поддержка Wi-Fi
Теxнические xарактеристики осциллографа TBS2104
| Параметр | Значения |
|---|---|
| Тип осциллографа | Цифровой |
| Число каналов | 4 |
| Полоса пропускания | 100 МГц |
| Максимальная частота дискретизации | 1 ГГц |
| Максимальный объем памяти | 20 МБ |
| АЦП (бит) | 8 |
| Сопротивление входа | 1 МОм |
| Интерфейс | USB, LAN, Опция - Wi-Fi, Опция - GPIB |
| Дисплей | TFT, 22,8, 800х480, 10x15 |
| Масса (кг) | 2,62 |
| Напряжение источника питания | от 100 до 240 В ср.кв. , ±10 % |
| Частота источника питания | от 45 до 65 Гц (от 90 до 264 В) от 360 до 440 Гц (от 100 до 132 В) |
| Потребляемая мощность | Не более 80 Вт |
| Температура рабочая | от 0 до +50 C |
| Температура хранения | от -40 до +71 C |
| Относительная влажность рабочая | от 5 до 60 % (от +30 до +50 C) от 5 до 95 % (от 0 до +30 C) |
| Относительная влажность хранения | от 5 до 60 % (от +30 до +55 C) от 5 до 95 % (от 0 до +30 C) |
| Высота над уровнем моря рабочая | до 3 000 м |
| Высота над уровнем моря хранение | до 12 000 м |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 66636-17 |
| Производитель | Tektronix |
| Страна производитель | США |
| Гарантия (мес.) | 60 |
