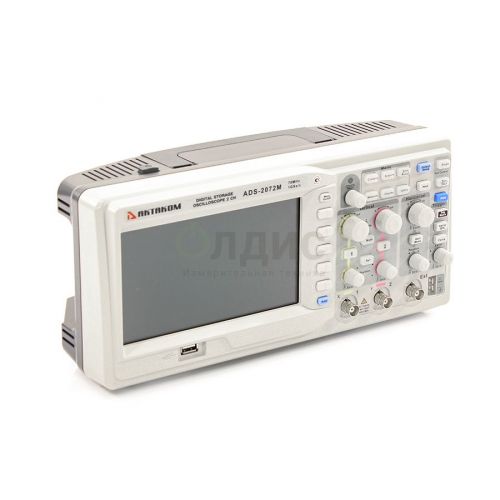

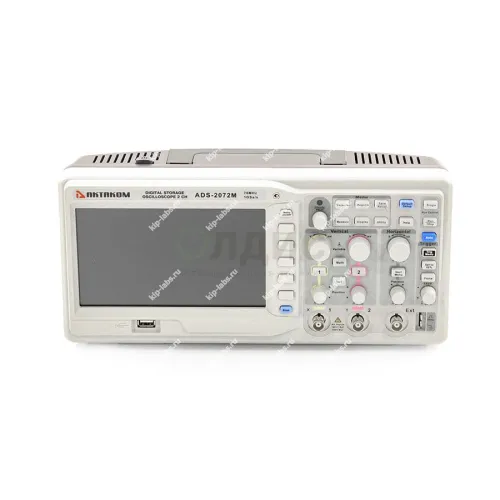

Описание запоминающего цифрового осциллографа ADS-2072M:
2 канала. Полоса пропускания - 70 МГц. Частота дискретизации - 1 Гвыб/с (500 Мвыб/с-каждый канал). Эквивалентная частота дискретизации - 50 Гвыб/с. Память до 2М (1 М на канал) точек. Входной импеданс: 1 МОм / 13 пФ. Курсорные измерения. 32 автоизмерений. Матем. функции. БПФ. Интерфейс: USB-host, USB-device, RS-232, PASS/FAIL. Дисплей: цветной, TFT, 7", 480х234. Вес: 2,5 кг. Размеры: 336 x 152 x 118 мм.
Особенности осциллографа:
- автоматические измерения: 32 типа.
- 14 по напряжению: Vpp, Vmax, Vmin, Vamp, Vtop, Vbase, Vavg, Mean, Crms, Vrms, ROVShoot, FOVShoot, RPREShoot, FPREShoot;
- 18 во временной и частотной областях: Rise time, Fall time, Freq, Period, +Wid, -Wid, +Dut, -Dut, Bwid, Phase, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF;
- курсорные измерения: ручные. слежение. авто
- хранение: 20 осциллограмм, 20 установок, 2 опорных маски
- ограничение полосы: 20 МГц
- функция усреднения (4..256)
- пиковый детектор
- автоматический покадровый регистратор: 2500 кадров
- цифровые фильтры: НЧ, ВЧ, полосовой, режективный
- интерполяция: Sin(x)/x, линейная
- математические операции: сложение, вычитание, умножение, деление
- инверсия сигнала
- быстрое преобразование Фурье (Rectangle, Blackman, Hanning, Hamming). БПФ 1024 точки.
- режим растяжки
- режим X-Y
- самописец: 100 мс/дел...50 с/дел
- встроенный 6-разрядный частотомер
- режим послесвечения
- тестирование в пределах ("годен-негоден"). Модуль Pass/Fail встроенный!!!
- форматы сохранения: осциллограмма (DAV), данные (CSV), изображение (BMP), настройки (SET)
- сохранение на USB-устройство
- РУССКОЯЗЫЧНОЕ МЕНЮ!!!
Технические характеристики:
Параметр
| Значение
|
Количество каналов |
2+внешний запуск |
Полоса пропускания |
70 МГц |
Максимальная частота дискретизации в режиме реального времени |
1 Гвыб/сек (500 Мвыб/сек на канал) |
Частота дискретизации в эквивалентном режиме |
50 Гвыб/сек |
Максимальный объем памяти |
2 М (1 миллион точек на канал) |
Вертикальное разрешение |
8 бит |
Коэффициент вертикального отклонения |
2 мВ/дел...10 В/дел, погрешность: ±3% (≥ 5 мВ/дел) |
Время нарастания |
5 нс |
Входной импеданс |
1 MОм ±2% || 13 пФ ±3 пФ |
Максимальное входное напряжение |
400 В пик-пик |
Коэффициент развертки |
5 нс/дел…50 с/дел с шагом 1-2-5 |
Источник запуска |
канал 1, канал 2, AC, внешний, внешний/5 |
Тип входов |
AC, DC, ФВЧ, ФНЧ |
Тип запуска |
фронт, импульс, скорость нарастания, видео с выбором строки (PAL, SECAM, NTSC), поочередный |
Дисплей |
7 дюймов, разрешение 480x234 точек, цветной TFT 64 К |

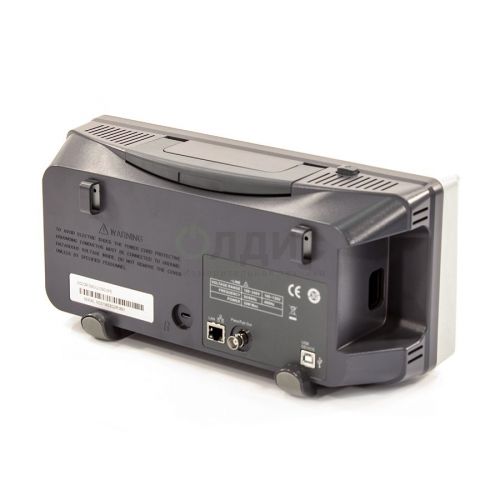

Интерфейс |
USB-host, USB-device, PASS/FAIL, RS-232 |
Питание |
100 В - 240 В / 45 Гц...440 Гц |
Потребляемая мощность |
50 Вт |
Габаритные размеры |
336х118х152 ммВ упаковочной таре - 260х290х460 |
Масса |
4,5 кгВ упаковочной таре – 4,7 |

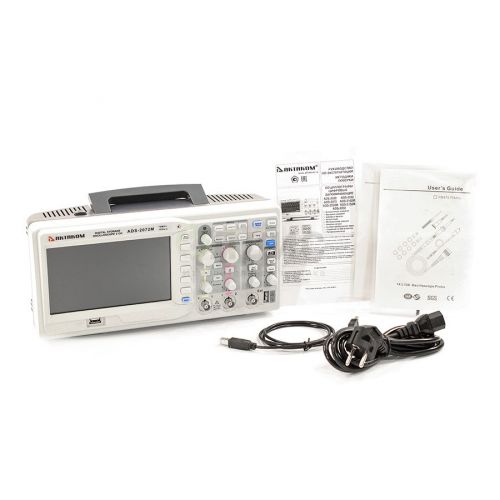

Комплект поставки:
- Осциллограф ADS-2072M - 1 шт.;
- Осциллографические щупы - 2 шт.;
- Кабель питания - 1 шт.;
- Кабель USB - 1 шт.;
- Носитель с руководством пользователя;
- Краткое руководство пользователя.
Характеристики |
Внесен в госреестр СИ |
Да |
Документы и сертификаты |
Номер в госреестре СИ |
55302-13 |
Производитель |
Актаком |
Страна производитель |
Россия |
Гарантия (мес.) |
14 |
