Hantek DSO3254 USB осциллограф

Назначение и принцип: Hantek DSO3254 USB осциллограф

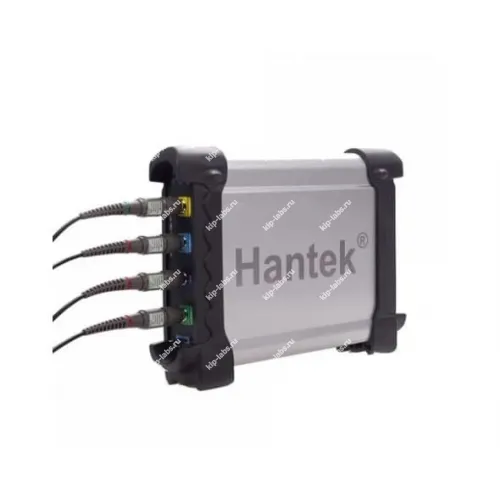

Hantek DSO3254 представляет собой четырёхканальный USB-осциллограф производства Hantek. Полоса пропускания составляет 4 x 250 МГц, объём памяти равен 128M точек, а пиковая скорость выборки достигает 1 ГВ/с в реальном масштабе времени.

Устройство совместимо с Windows 10, Windows 8, Windows 7, Windows NT, Windows XP, VISTA и подключается к ПК через USB 2.0; при этом к одному компьютеру допускается подключение нескольких виртуальных осциллографов DSO, что позволяет наращивать число измерительных каналов. На практике уместна дискретность передачи данных по интерфейсу USB, при эксплуатации рекомендуется учитывать регулярную проверку соответствия калибровки. Также интеграция в типовые программные среды для осциллографы реализуется без дополнительных аппаратных адаптеров.

Функциональные опции

• Режимы промышленной проверки PASS/FAIL в сочетании с расширенными возможностями синхронизации и динамическим слежением за курсорами
• Непрерывная запись и последующий просмотр форм сигналов; ширина полосы записи - 200 Гц
• Реальная частота дискретизации до 1 ГВ/с
• Входной диапазон по напряжению - до 400 В
• Поддержка программного обеспечения под Windows 10, Windows 8, Windows 7
• Экспорт результатов в форматы EXCEL, BMP, JPG с указанием времени и уровня напряжения
• Свёрнутый набор автоматических измерений - более 20 параметров, с режимом PASS/FAIL
• Набор математических и визуальных операций: усреднение, постсвечивание, регулировка яркости, инверсия, сложение, вычитание, умножение, деление и отображение в режиме XY
• Встроенный спектральный анализатор (БПФ)
• Возможность управления несколькими приборами DSO3104A с одного ПК для простого масштабирования каналов
• Поддержка стандартного протокола управления SCPI

Сферы использования

При эксплуатации осциллограф применяют в лабораторных испытаниях, на производственных рабочих местах и в сервисных мастерских; тем самым он пригоден для анализа временных и частотных характеристик электронных сигналов. В работе прибор также часто используют в учебных лабораториях и при отладке плат, при этом преимуществом служит возможность подключения нескольких виртуальных приборов для расширения измерительной сети.

Технические характеристики осциллографа Hantek DSO3254:

• Полоса пропускания, и количество каналов: 250 МГц х 4 канала, фронт нарастания: 3,5 нс
• Импеданс входа: 1МОм, 25пФ
• Скорость выборки (АЦП): 1 ГВ/с (в реальном масштабе времени)
• Расширенный объём памяти: 128M точек.
• Чувствительность по вертикали: 1 мВ/дел – 10 В/дел
• Развёртка во времени: 2 нс/дел – 1000 с/дел.
• Математические операции: сложение, вычитание, умножение, деление, БПФ, инвертирование
• Режим измерений, курсорные измерения, автоматические измерения: Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot, Frequency, Period, Rise Time, Fall Time, Positive Width, Negative Width, Duty Cycle
• Режим отображения осциллограмм: XY (для построения фигур Лиссажу) , XT.

Режим синхронизации: по уровню, наклон, ширина импульса, видео, тайм-аут

• Режимы работы курсоров: Cross, Trace, Horizontal, Vertical
• Анализатор спектра (БПФ), окна: прямоугольные, Хеннинга, Хэмминга, Блэкмена
• Форматы сохранения: текстовый файл, графический формат: jpg / bmp, файл MS excel / word.
• Габариты: 225мм x190мм x 45мм, масса: 1,0 кг.
• Операционная система: Windows 10, Windows 8, Windows 7, Windows NT, Windows XP, VISTA.
• Источник питания: от 8 до 36 В.

Комплект поставки Hantek DSO3254:

• Виртуальный осциллограф Hantek DSO3254 - 1 шт.
• Пробники осциллографические - 4 шт.
• Кабель USB - 1 шт.
• Программное обеспечение, руководство пользователя, CD-диск - 1 шт.
