Осциллограф цифровой четырехканальный MSO5354

Назначение и принцип: Осциллограф цифровой четырехканальный MSO5354

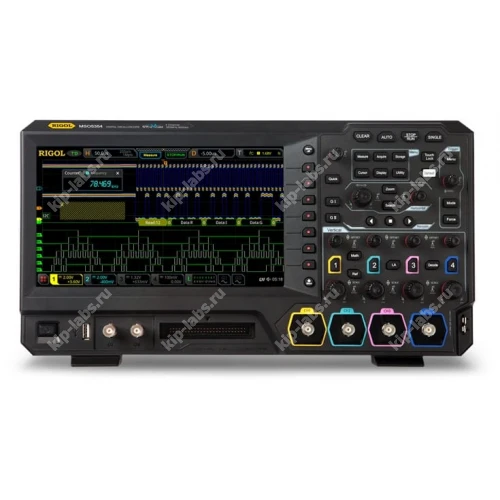

Модель RIGOL MSO5354 представляет собой цифровой осциллограф с четырьмя аналоговыми входами; это старшая конфигурация доступной серии MSO5000, комплектуемая крупным цветным сенсорным экраном.

Линейка рассчитана на расширение функционала - доступны опции по активации дополнительных каналов в двухканальных вариантах и по увеличению полосы пропускания базовых моделей до 350 МГц, а также модули для анализа источников питания; при этом прибор обеспечивает подключение к локальной сети и работу с последовательными шинами, что удобно при интеграции в тестовые стенды осциллографы.

Функциональные опции

При эксплуатации MSO5354 предоставляет набор инструментов для углублённого исследования сигналов, что позволяет выполнять как стандартные, так и специализированные замеры.

• Поддержка до 4 аналоговых каналов; опционно - 16 цифровых каналов.
• Полоса пропускания достигает 350 МГц.
• Время нарастания от 1,75 н.с.
• Реализация технологии UltraVision 2 для обработки данных и индикации.
• Максимальная частота дискретизации до 8 Гвыб/с (4 Гвыб/с при работе двух каналов, по 2 Гвыб/с на канал).
• Встроенная память записи до 100 М точек; опция - 200 М точек.
• 8‑битный АЦП.
• Скорость захвата до 500000 осциллограмм в секунду и анализ вплоть до 450000 кадров.
• Расширенные возможности синхронизации (12 типов штатно) и поддержка протоколов последовательных шин при наличии опций.
• Зональный триггер и декодирование протоколов в опциональной комплектации.
• Широкий набор измерительных и математических инструментов: 41 автоизмерение, БПФ, статистика, цифровой вольтметр, частотомер и др.
• Опциональный встроенный генератор и разнообразие интерфейсов: USB-host, USB-device, LAN (с VNC Web), HDMI; GPIB - опция.
• Дисплей: 9", цветной, сенсорный, 1024 х 600 пикселей.
• Габариты и масса: 367 x 200 x 130 мм, 3,5 кг.

Сферы использования

В работе MSO5354 применяют для отладки и диагностики электронных схем; при этом прибор одинаково удобен в лабораторных испытаниях и при серийной наладке устройств.

На практике возможности по захвату и анализу сигналов используют при исследовании источников питания и при верификации цифровых интерфейсов. При калибровке важны стабильность аналоговой составляющей и точность процесса оцифровки.

При эксплуатации следует учитывать параметры дискретизации и наличие опций самокалибровки; поддержка последовательных шин, включая RS-232 и другие протоколы, реализуется через соответствующие опции.

Технические характеристики цифрового осциллографа RIGOL MSO5354:

• 4 аналоговых + 16 цифровых (опция) каналов;
• Полоса пропускания - 350 МГц;
• Время нарастания - от 1,75 н.с.
• Технология UltraVision 2;
• Максимальная частота дискретизации - 8 Гвыб/с (4 Гвыб/сек - два канала, 2 Гвыб/с каждый канал);
• Максимальная память - 100 М точек (200 М -опция);
• АЦП 8 бит;
• Скорость захвата 500000 осц;/сек;
• Анализ осциллограмм (до 450000 кадров);
• Расширенная синхронизация (12 типов штатно), протоколы последовательных шин (опция) I2C, RS-232, UART, SPI, CAN, FlexRay, LIN, I2S, и MIL-STD-1553;
• Зональный запуск;
• Декодирование протоколов (опция);
• 41 тип автоизмерений;
• Математические функции;
• Статистика;
• БПФ;
• Цифровой вольтметр;
• Частотомер;
• Встроенный генератор (опция);

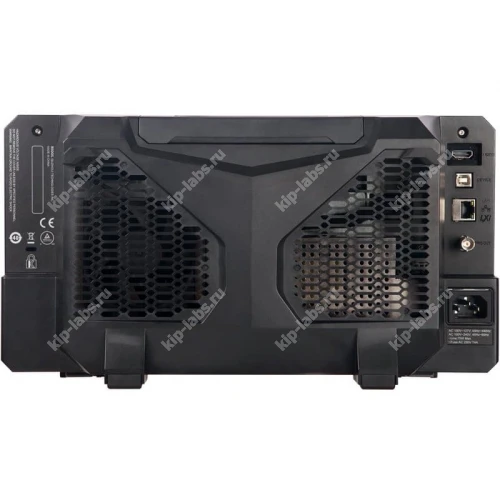

• Интерфейс: USB-host, USB-device, LAN (c VNC Web), HDMI; GPIB (опция);
• Дисплей: 9", цветной, сенсорный, 1024 х 600 пикс;
• Вес: 3,5 кг;
• Размеры: 367 x 200 x 130 ия.
