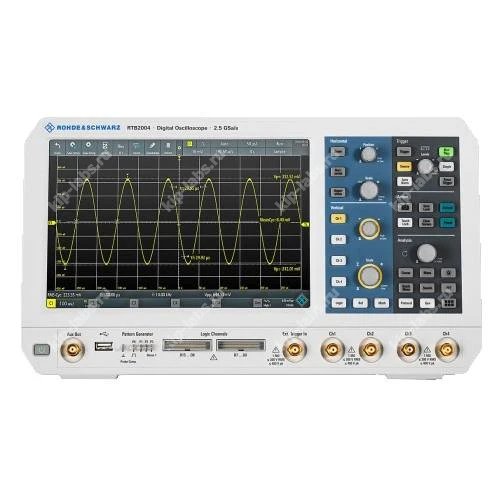

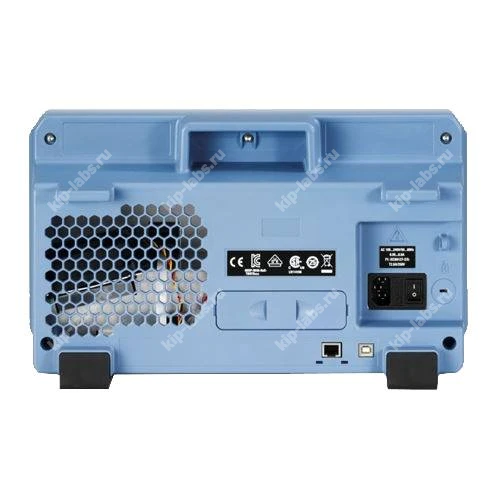

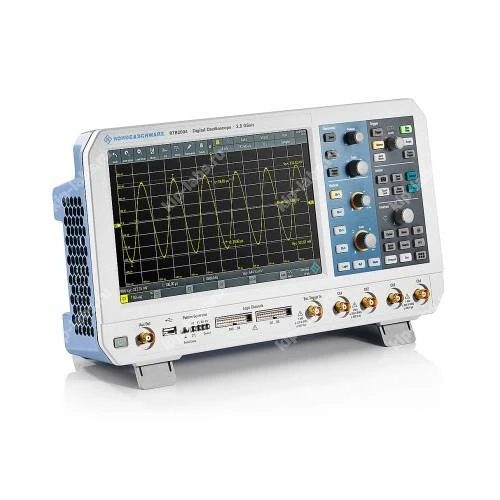

Цифровой осциллограф Rohde & Schwarz RTB2K-102

Описание модели: Цифровой осциллограф Rohde & Schwarz RTB2K-102

Комбинация 10-разрядного АЦП, памяти объемом 10 млн отсчетов и 10,1" сенсорного экрана вместе с концепцией «умного» управления делает прибор R&S RTB2000 универсальным инструментом для задач измерений; при этом устройство применимо в университетских лабораториях, в отделах отладки встраиваемых систем, а также в службах производства и техобслуживания. Производитель: Rohde Schwarz, а прибор относится к классу осциллографов.

Дисплей диагональю 10,1" предлагает разрешение 1280 × 800 пикселей и емкостный сенсорный интерфейс, благодаря чему навигация по меню и управление параметрами выполняются быстро и интуитивно. Также сенсорные жесты облегчают масштабирование, смещение и точную настройку представления осциллограмм.

Использованный 10-разрядный аналого‑цифровой преобразователь даёт примерно четырехкратный прирост разрешения по сравнению с типичными 8-битными решениями, что позволяет рассматривать более тонкие детали сигнала и получать более информативные осциллограммы. Это особенно важно при анализе переходных процессов в импульсных источниках питания, когда необходимо фиксировать уровни напряжения в моменты переключения.

Чувствительность прибора достигает 1 мВ/дел, причём реальные отсчеты сигнала отображаются по всей полосе измерения даже при таких малых уровнях чувствительности. При этом точность визуализации зависит от собственных шумов входных каскадов и характеристик АЦП, а в R&S RTB2000 применены малошумящие входные схемы для минимизации искажений.

Для каждого активного канала стандартный объём буфера составляет 10 млн отсчетов, а в режиме чередования доступно 20 млн отсчетов, что даёт пользователю возможность регистрировать более длительные последовательности сигналов и получать при этом детализированный анализ. Это преимущество особенно заметно при исследовании длительных или редких событий.

Опция сегментированной памяти R&S RTB-K15 расширяет объём до 160 млн отсчетов и обеспечивает переменный размер сегмента в диапазоне от 10 тыс. до 10 млн отсчетов, что оптимизирует хранение данных для сигналов с паузами передачи. Кроме того, при использовании режима архива можно обратиться к предыдущим выборкам для последующего анализа с помощью тестов по маске, быстрых измерений и БПФ.

Осциллограф поддерживает частоту дискретизации до 2,5 млрд отсчетов/с, а в сочетании с большим объёмом памяти это позволяет точно фиксировать как высокочастотные детали, так и долговременные последовательности. При необходимости такие характеристики помогают выявлять редкие нарушения и фиксировать критические события сигнала.

Покупку модели Rohde & Schwarz RTB2K-102 и консультацию специалистов можно оформить на сайте или по телефону; также доступна помощь через форму обратной связи и онлайн-консультант.

Преимущества

• 10‑битный АЦП, обеспечивающий повышенное вертикальное разрешение.
• 10,1" экран с разрешением 1280 × 800 пикселей и емкостным сенсорным управлением.
• Чувствительность до 1 мВ/дел и низкий уровень собственных шумов.
• Память 10 млн отсчетов на канал; в режиме чередования - 20 млн отсчетов.
• Опция сегментированной памяти до 160 млн отсчетов (R&S RTB‑K15) с настройкой размера сегмента от 10 тыс. до 10 млн отсчетов.
• Максимальная частота дискретизации до 2,5 млрд отсчетов/с.
• Встроенные режимы логического анализа, протокольного анализа, генерации сигналов и цифрового вольтметра.
• Функции тестирования по маске, частотного анализа и длительного захвата данных.

Область применения

• университетские и учебные лаборатории;
• отладка и разработка встраиваемых систем;
• производственные цехи и отделы контроля качества;
• службы технического обслуживания и ремонта;
• анализ характеристик импульсных источников питания и исследование переходных процессов;
• исследование последовательных протоколов передачи данных (например, I2C, SPI).

Дискретность выборки и возможности крупномасштабного захвата данных делают прибор уместным в задачах, где требуется соотнести длительность наблюдения и детализацию сигнала. При необходимости можно получить дополнительную информацию и поддержку от сервисных специалистов.

Технические характеристики осциллографа Rohde & Schwarz RTB2K-102
