Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: ADS-2111M

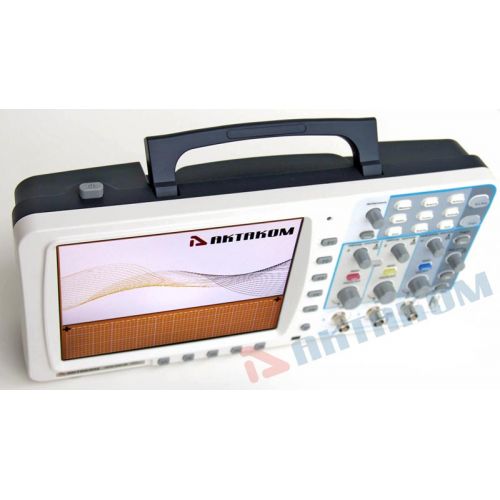

Описание модели: Осциллограф цифровой ADS-2111M
Осциллограф ADS-2111M представляет собой цифровой прибор для записи и анализа электрических сигналов как в лабораторных условиях, так и при выездных работах; при этом изготовителем является Актаком, а назначение прибора - выполнение типовых измерительных задач.
Стандартная поставка не включает программное обеспечение на физических носителях: его следует загрузить с сайта производителя. Кроме того, дополнительные материалы и сведения по приборам этой ниши доступны в разделе осциллографы.
При необходимости устройство можно интегрировать с внешними интерфейсами, что позволяет расширить способы передачи данных; также рекомендуется регулярно проверять метрологические параметры прибора.
При необходимости уместно учитывать периодичность поверок и дискретность измерений, что помогает корректно планировать эксплуатацию.
Преимущества
- Цифровая фиксация формы сигнала для последующего анализа
- Реализованы привычные режимы отображения осциллограмм
- Небольшие габариты и понятный интерфейс управления
- Экспорт записанных данных для последующей обработки вне прибора
Область применения
- Проверка электронных плат и электрических схем
- Пуско-наладочные работы и настройка компонентов в сервисных мастерских
- Лабораторные и учебные работы по анализу электрических сигналов
* - стандартное программное обеспечение не поставляется на физическом носителе и доступно для загрузки с сайта производителя
Дополнительная комплектация ADS-2111M:
- SDS батарея, для осциллографа
- Актаком DSO-Soft, программное обеспечение
- SDS bag, cумка для осциллографа
Описание цифрового осциллографа ADS-2111M:
Серия ADS-2хх1M и ADS-2хххMV - первые цифровые осциллографы Актаком с глубиной записи 10 миллионов точек на каждый канал; это решение ориентировано на задачи, требующие длинных серий замеров.
Модель - двухканальный цифровой запоминающий осциллограф в настольном корпусе, при этом конструкция достаточно плоская, и прибор способен работать от батареи; что делает его гибридным устройством, сочетающим настольные и переносные функции.
Система синхронизации предусматривает 5 типов запуска (фронт, видео, скорость нарастания, длительность импульса, поочередный запуск), а также реализовано 20 автоматических видов измерений. Кроме того, предусмотрен VGA-выход для подключения внешнего монитора или телевизора, что полезно при использовании в учебном процессе.
В комплект поставки входят два бесплатных программных продукта: AKTAKOM DSO Soft и более функциональный AKTAKOM DSO-Reader Light с расширенными средствами обработки сигнала, включая фильтрацию; программное прореживание; БПФ (10 типов окон); 3 типа персистенции; сохранение в форматы AUL, *bmp, *wmf, *emf; масштабирование; настройку цветовых схем; курсорные и автоизмерения.
По конструкции осциллограф выполнен в очень тонком корпусе - всего 7 см - и имеет небольшой вес, составляющий 1,8 кг; при этом предусмотрены удобные ножки для двух положений применения. Экран - цветной ЖК-дисплей диагональю 8" (20,3 см) с разрешением 800 × 600 (65536 цветов) и развитым экранным меню для управления прибором.
Нетипично организовано расположение батарейного отсека - снизу; ресурс батареи достаточен для автономной работы в течение нескольких часов.
Технические характеристики цифрового осциллографа ADS-2111M:
| Параметр | Значение | ||
|---|---|---|---|
| Полоса пропускания | 100 MГц | ||
| Количество каналов | 2 + внешний запуск | ||
| Регистрация | Режим | Обычный, пиковый детектор, усреднение | |
| Максимальная дискретизация (реальное время) | 1 Гвыб/сек (500 Мвыб/сек - 2 канала) | ||
| Вход | Связь по входу | Открытый, закрытый, земля | |
| Входной импеданс | 1 MΩ±2% в параллель 10пФ±5пФ | ||
| Учет ослабления пробников | 1X | ||
| Максимальное входное напряжение | 400 Вп-п (DC + AC пик-пик) | ||
| Ограничение полосы пропускания | 20 МГц, полный диапазон | ||
| Изолированность каналов | 50 Гц: 100 : 1 10 МГц: 40 : 1 | ||
| Задержка между каналами (типичное) | 150 пс | ||
| Параметры горизонтальной системы | Диапазон частоты выборки | 0.5 Выб/сек ~ 1 Гвыб/сек (один канал), 0.5 Выб/сек ~ 500 Мвыб/сек (два канала) | |
| Интерполяция | (sin x)/x | ||
| Глубина записи | 10 млн. точек на каждый канал | ||
| Коэффициент развертки | 2 нс/дел ~ 100 с/дел, с шагом 1~2~5 | ||
| Погрешность времени выборки и времени задержки | ±100 ppm | ||
| Погрешность измерения интервалов (DC~100 МГц) | Однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс) Усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0.4нс) | ||
| Параметры вертикальной системы | АЦП | 8 бит | |
| Вертикальное отклонение | 2 мВ/дел ~ 10 В/дел | ||
| Диапазон смещения | ±1 В (2 мВ ~ 50 мВ) ±10 В (100 мВ ~ 1 В) ±100 В (2 В ~ 10 В) | ||
| Полоса пропускания для аналогового периодического сигнала | 100 МГц | ||
| Полоса пропускания для однократного сигнала | Полный диапазон | ||
| Низкочастотный предел | ≥5 Гц ( на входе, закрытый вход, -3dB) | ||
| Время нарастания (60 МГц) | ≤3.5 нс (типичное) | ||
| Погрешность коэф.усиления | ±3% | ||
| Погрешность коэф.усиления (усреднения) | Усреднение по 16 регистрациям: ±(3% + 0.05 дел) | ||
| Измерения | Курсорные | ΔV и ΔT между курсорами | |
| Автоматические | Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA→B, DelayA→B¯, +Width, -Width, +Duty, -Duty | ||
| Математические операции | +, -, *, / ,FFT | ||
| Сохранение во внутреннюю память | 15 осциллограмм | ||
| Фигуры Лиссажу | Диапазон | Полный | |
| Сдвиг фаз | ±3 градуса | ||
| Частота ( типичное) | 1 кГц прямоугольного сигнала | ||
| Система запуска | |||
| Диапазон уровня запуска | Внутренний | ±6 делений от центра экрана | |
| EXT | ±600 мВ | ||
| EXT/5 | ±3 В | ||
| Погрешность уровня запуска (типичная) | Внутренний | ±0.3 деления | |
| EXT | ±(40 мВ + 6% от утановл. значения) | ||
| EXT/5 | ±(200 Мв +6% от утановл. значения) | ||
| Блокировка уровня запуска | 100 нс ~ 10 с | ||
| Автоматческая установка уровня 50% (типичное) | Входной сигнал ≥50 Гц | ||
| Запуск по фронту | Наклон | Нарастающий | |
| Чувствительность | 0.3 деления | ||
| Запуск по длительности импульса | Условие запуска | Положительная полярность импульса: >, <, = Отрицательная полярность импульса: >, <, = | |
| Диапазон установок | 24 нс ~ 10 с | ||
| Запуск по видеосигналу | Система | NTSC, PAL и SECAM | |
| Диапазон строк | 1-525 (NTSC) и 1-625 (PAL/SECAM) | ||
| Запуск по скорости нарастания | Условие запуска | Положительная полярность импульса: >, <, = Отрицательная полярность импульса: >, <, = | |
| Диапазон установок | 24 нс ~ 10 с | ||
| Поочередный запуск | Режим запуск для канала CH1 | Edge, Pulse, Video, Slope | |
| Режим запуск для канала CH2 | Edge, Pulse, Video, Slope | ||
| Основные технические характеристики | |||
| Тип дисплея | Диагональ 8” , ЖК, TFT матрица | ||
| Разрешение дисплея | 800 (по горизонтали) × 600 (по вертикали) точек | ||
| Количество цветов | 65536 цветов | ||
| Выходное напряжение (типичное) | Амплитуда 5 В на нагрузке больше 1MΩ. | ||
| Частота (типичное) | Меандр 1 кГц | ||

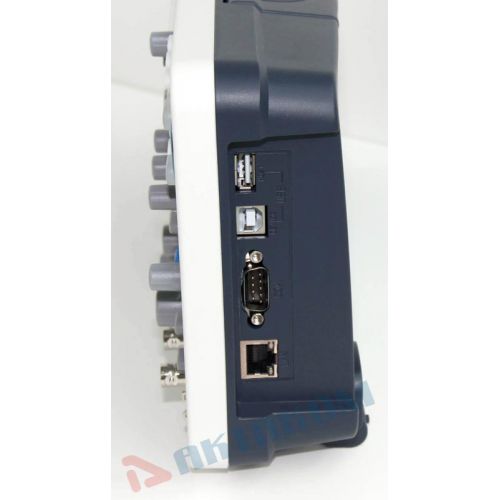

| Для связи с ПК | USB 2.0, RS-232 | ||
| Сохранение | USB (форматы файлов .bmp и .bin) | ||
| Модуль Годен/Негоден | Встроенный | ||
| Питание | |||
| Напряжение | 100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II | ||
| Потребляемая мощность | <24 Вт | ||
| Предохранитель | 1 A, T тип, 250 В | ||
| Батарея питания (опция) | 4000 мАч / 3.7 В | ||
| Габаритные размеры | 340 мм × 155 мм × 70 мм (Д*В*Г) | ||
| Вес | Около 1,82 кг | ||

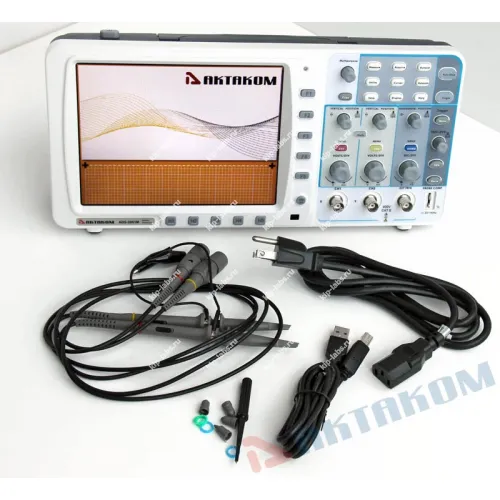

Комплект поставки ADS-2111M:
| № | Наименование | Количество |
|---|---|---|
| 1. | Осциллограф ADS-2111M | 1 |
| 2. | Осциллографические щупы | 2 |
| 3. | Кабель питания | 1 |
| 4. | Кабель USB | 1 |
| 5. | Краткое руководство пользователя | 1 |
| 6. | Программное обеспечение для портативных осциллографов Aktakom DSO-Reader Light* | 1 |
| 7. | Программное обеспечение для портативных осциллографов Aktakom DSO-Soft* | 1 |
| 8. | Конвертер файлов формата AKTAKOM USB Lab AULFConverter* | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 49918-12 |
| Производитель | Актаком |
| Страна производитель | Россия |
| Гарантия (мес.) | 14 |
