- Производитель: Актаком
- Код товара: 12794
- Доступность: Предзаказ
- Оптовая цена: по запросу
-
Розничная цена:
0₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: ADS-6222H

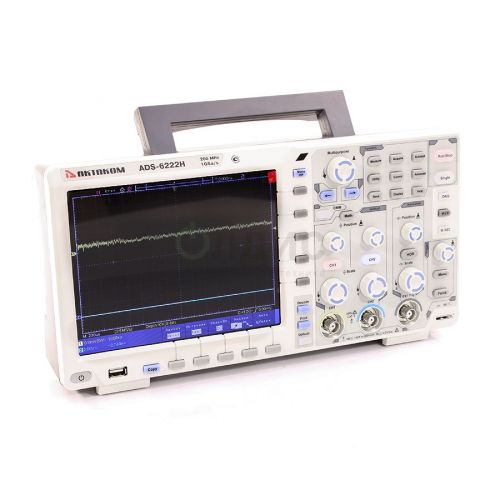

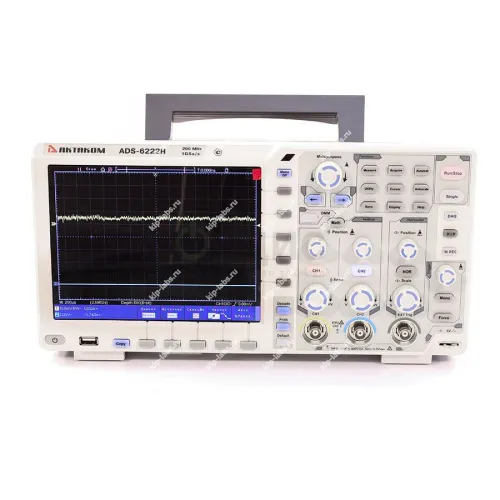

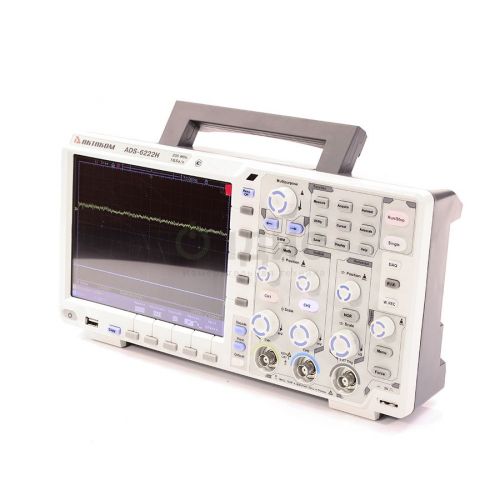

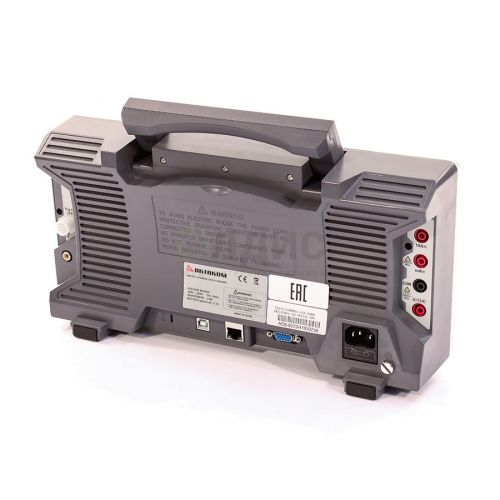

Кратко о модели: Осциллограф цифровой ADS-6222H (14 бит)
Осциллограф цифровой ADS-6222H (14 бит) - прибор серии ADS от Актаком, предназначенный для регистрации и анализа форм электрических сигналов; при этом он может применяться в разных лабораторных и сервисных задачах.
Разрядность аналого‑цифрового преобразователя составляет 14 бит. За счёт этого достигается более детальное представление входного сигнала, а модель ориентирована на выполнение испытаний и исследований, включая работу с осциллографами и измерительными стендами.
Ключевые особенности
Устройство выполняет цифровую обработку данных и предлагает набор режимов захвата для анализа сигналов, что позволяет организовать удобную работу с результатами измерений.
- 14 бит - разрешение аналого‑цифрового преобразования;
- цифровая обработка сигналов и режимы усреднения;
- несколько режимов триггера и захвата для стабильного наблюдения;
- возможность интеграции в лабораторные стенды и измерительные системы;
- интуитивный пользовательский интерфейс для просмотра и анализа данных.
Где применяется
Прибор используют в лабораторных исследованиях и при доводке электронных устройств; при этом он также востребован в сервисной диагностике и на производственных участках для контроля работы узлов и модулей.
Дискретная запись и поддержка стандартных интерфейсов, таких как RS-232C, уместны в ряде задач; таким образом самокалибровка может облегчить обслуживание и интеграцию в измерительные комплексы.
Описание цифрового осциллографа ADS-6222H:
Серия цифровых осциллографов АКТАКОМ ADS-6ххх (ADS-6122, ADS-6122H, ADS-6222, ADS-6222H) объединяет расширенный функционал, сопоставимые технические параметры и умеренную стоимость.
Для данной серии предусмотрена возможность увеличения функциональности по предварительному заказу. В результате в одном корпусе могут сочетаться несколько приборов, в том числе цифровой осциллограф, анализатор протоколов, цифровой мультиметр и универсальный генератор сигналов. Кроме того, осциллограф ADS-6xxx может комплектоваться сенсорным дисплеем и VGA‑выходом, получать модуль удалённой связи с ПК по WiFi, батарейное питание и расширенную систему запуска для синхронизации по сигналам последовательных шин I²C, SPI, RS-232, CAN.
Технические характеристики:
| Параметр | Значение | |
|---|---|---|
| Полоса пропускания | 200 МГц (8 бит) 150 МГц (12 бит) 25 МГц (14 бит) | |
| Количество каналов | 2 + внешний запуск | |
| Скорость захвата осциллограмм | 75000 осц/сек | |
| Регистрация | Режим | Обычный, пиковый детектор, усреднение |
| Макс. дискретизация (реальное время) | 1 канал включен: 1 Гвыб/сек (8 бит); 500 Мвыб/сек (12 бит); 100 Мвыб/сек (14 бит) 2 канала включено: 1 Гвыб/сек (8 бит); 500 Мвыб/сек (12 бит); 100 Мвыб/сек (14 бит) | |
| Вход | Связь по входу | открытый, закрытый, земля |
| Входной импеданс | 1 MΩ ±2% в параллель 15 пФ ±5 пФ, 50 Ом ±2% | |
| Учет ослабления пробников | 0.001X - 1000X, шаг 1-2-5 | |
| Максимальное входное напряжение | 1 MΩ: ≤300 Вскз 50 Ω: ≤5 Вскз | |
| Ограничение полосы пропускания | 20 МГц, полный диапазон | |
| Изолированность каналов | 50 Гц: 100 : 1 10 МГц: 40 : 1 | |
| Задержка между каналами (типичное) | 150 пс | |
| Параметры горизонтальной системы | Интерполяция | sin (x)/x |
| Глубина записи | 40 М точек | |
| Коэффициент развертки | 1 нс/дел ~ 1000 с/дел, с шагом 1~2~5 (8/12 бит) 5 нс/дел ~ 1000 с/дел, с шагом 1~2~5 (14 бит) | |
| Погрешность измерения интервалов (DC~100 МГц) | однократный сигнал: ±(время выборки + 100 ppm × измеренное значение + 0.6 нс) усреднение >16: ±(время выборки + 1 ppm × измеренное значение + 0.4 нс) | |
| Погрешность времени выборки и времени задержки | ±1 ppm | |
| Параметры вертикальной системы | Режим АЦП | 8, 12 и 14 бит |
| Вертикальное отклонение | 1 мВ/дел ~ 10 В/дел | |
| Диапазон смещения | ±2 В (1 мВ/дел ~ 50 мВ/дел) ±20 В (100 мВ/дел ~ 500 мВ/дел) ±250 В (1 В/дел ~ 10 В/дел) | |
| Макс. полоса пропускания для аналогового периодического сигнала | 200 МГц | |
| Низкочастотный предел | ≥5 Гц (на входе, закрытый вход, -3dB) | |
| Время нарастания | ≤2,5 нс (8 бит, нормированное); 1,75 нс (8 бит, типичное) ≤3,5 нс (12 бит, нормированное); 2,5 нс (12 бит, типичное) ≤35 нс (14 бит, нормированное); 17,5 нс (14 бит, типичное) | |
| Относительная погрешность коэффициентов отклонения с пробником Х1 (1:1) | ±3% (для коэффициента отклонения 1 мВ/дел в режимах 8 и 12 бит) ±2% (для коэффициента отклонения 2 мВ/дел в режимах 8 и 12 бит) ±2% (для коэффициента отклонения >2 мВ/дел в режиме 8 бит ) ±1,5% (для коэффициента отклонения >2 мВ/дел в режимах 12 и 14 бит) не нормируется (в режиме 14 бит) | |
| Погрешность коэф. усиления (усреднения) | Усреднение по 16 регистрациям: ±(3% + 0.05 дел) для ΔV | |
| Измерения | Курсорные | ΔV и ΔT между курсорами, авто |
| Автоматические | Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase, Preshoot, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edge Count | |
| Математические операции | +, -, *, /, БПФ (6 окон) | |
| Сохранение во внутреннюю память | 100 осциллограмм | |
| Фигуры Лиссажу (X-Y) | Диапазон: полный Сдвиг фаз: ±3 градуса | |
| Частотомер | Диапазон | 2 Гц - полный диапазон |
| Разрядность | 6 цифр | |
| Тип запуска | Фронт, однократный запуск | |
| Декодирование сигналов последовательных шин | I²C, SPI, RS-232, CAN (опция) | |
Дисплей:
| Параметр | Значение |
|---|---|
| Тип дисплея | диагональ 8”, ЖК, TFT матрица |
| Разрешение дисплея | 800 (по горизонтали) × 600 (по вертикали) точек |
| Количество цветов | 65536 цветов |
| Послесвечение | 1 сек, 2 сек, 5 сек, бесконечно, отключено. Отображение цветом поддерживается. |
| Сенсорный дисплей | опция |
| IPS дисплей | опция (1024 х 768 точек) |
Выход для компенсации пробника:
| Параметр | Значение |
|---|---|
| Выходное напряжение (типичное) | амплитуда 5 В на нагрузке больше 1MΩ. |
| Частота (типичное) | Меандр 1 кГц |
Интерфейс:
| Параметр | Значение |
|---|---|
| Для связи с ПК | USB host, USB sevice, PictBridge, LAN, Trig Out (Pass/Fail) |
| Сохранение | USB (форматы файлов *.bmp и *.bin) |
| Видеовыход (опция) | VGA |
| WiFi | опция |
Питание:
| Параметр | Значение |
|---|---|
| Напряжение | 100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II |
| Потребляемая мощность | <24 Вт |
| предохранитель | 2 A, T тип, 250 В |
| Батарейное питание (опция) | 3,7 В ; 13200 мАч |
Массо-габаритные параметры:
| Параметр | Значение |
|---|---|
| Габаритные размеры | 340 мм × 177 мм × 95 мм (Д*В*Г) |
| Вес | Около 2.6 кг |

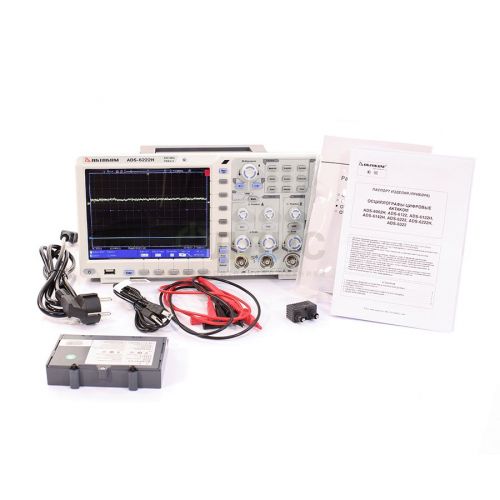

Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1 | Осциллограф цифровой ADS-6222H | 1 |
| 2 | Осциллографические щупы с переключателем 1X/10X | 2 |
| 3 | Сетевой кабель | 1 |
| 4 | USB кабель для подключения к ПК | 1 |
| 5 | Руководство по эксплуатации (краткая инструкция) | 1 |
| 6 | Комплект для подстройки пробников | 1 |
| 7 | Измерительные щупы для мультиметра (только для моделей с заказанной опцией ADS-6000DMM) | 2 |
| 8 | Внешний модуль для измерения емкости (только для моделей с заказанной опцией ADS-6000DMM) | 1 |
| 9 | Кабель BNC-BNC (только для моделей с опциями встроенного генератора ADS-6000FG1, ADS-6000FG2, ADS-6000FG51, ADS-6000FG52) | 1 |
| 10 | Программное обеспечение для настольных осциллографов Aktakom DSO-Soft 6000 | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 68969-17 |
| Производитель | Актаком |
| Страна производитель | Россия |
| Гарантия (мес.) | 14 |
