- Производитель: Rohde Schwarz
- Код товара: 12552
- Доступность: В наличии
- Оптовая цена: по запросу
-
Розничная цена:
72 500₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: RTC1002 MAX

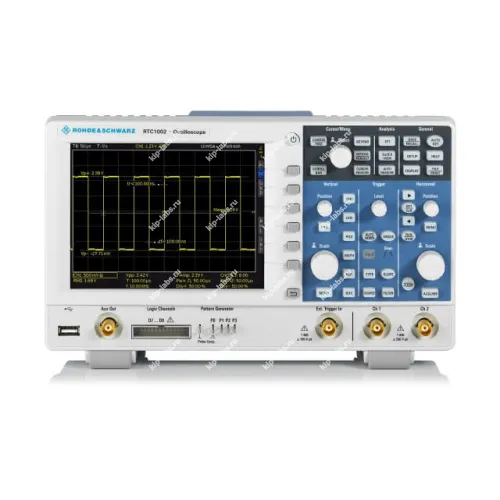

Описание модели: Цифровой осциллограф Rohde & Schwarz RTC1002 MAX
Осциллограф базового уровня предназначен для выполнения повседневных лабораторных измерений и диагностических задач. Устройство сохранило компактные габариты, при этом объединяет несколько функций, что экономит место на рабочем столе и позволяет проводить разнообразные измерения при наладке и тестировании радиоэлектронной и цифровой техники без привлечения дополнительных приборов.
Как средство измерений утверждённого типа, этот осциллограф подходит не только для образовательных и малобюджетных проектов, но и для областей под госрегулированием, при этом он применим и для контроля качества продукции на производстве; дополнительно рекомендуем ознакомиться с предложениями производителя - Rohde Schwarz и подбором в разделе осциллографы.
Преимущества
- Встроенный генератор, доступный в данной модификации, формирует стандартные сигналы - синусоидальные, прямоугольные, пилообразные и др.; также он может выдавать 4-битные цифровые последовательности, что упрощает испытания усилителей, преобразователей и проведение демонстрационных задач в учебных условиях.
- Функция спектрального анализа с БПФ на 128 000 точек представлена в наборе стандартных возможностей, что позволяет исследовать сложные сигналы в частотной области.
- Набор измерительных инструментов - тестер компонентов, вольтметр и частотомер - применяется для контроля электрических параметров и проверки работоспособности отдельных узлов; это ускоряет поиск неисправностей при сервисном обслуживании и комплексной диагностике.
- Поддерживается разнообразие совместимых пробников: пассивные и активные, токовые, обычные и высоковольтные, что расширяет диапазон рабочих частот и облегчает работу с различными типами устройств и систем.
Область применения
Осциллограф используется при диагностике, наладке и контроле параметров радиоэлектронной и цифровой аппаратуры; при необходимости он применим как в учебных и хоббийных проектах, так и в условиях производственного контроля, подпадающего под государственные требования.
Дополнительно: при необходимости уместна работа в дискретном режиме и использование процедур самокалибровки для поддержания точности измерений.
Комплект поставки:
- Базовый блок прибора c опциями RTC-B221, RTC-B6
- Пассивные пробники на каждый канал (RT-ZP03, делитель - 1:1, 10:1)
- Шнур питания
- Адаптер BNC/banana RT-ZA11
- Опции по заказу
Технические характеристики цифрового осциллографа Rohde Schwarz RTC1002 MAX:
| Характеристики | Значения |
|---|---|
| Система вертикального отклонения | |
| Количество каналов | 2 |
| Полоса пропускания (–3 дБ) | 100 МГц |
| Время нарастания (расчетное) | 7 нс |
| Входной импеданс | 1 MΩ ± 2 % || 14 пФ ± 2 пФ |
| Входная чувствительность при максимальной полосе пропускания во всех диапазонах | от 1 мВ/дел до 10 В/дел |
| Точность усиления по постоянному напряжению | смещение и позиция = 0, максимальное изменение рабочей температуры ±5 °C после саморегулировки |
| Входная чувствительность во всех диапазонах | 3% |
| Система сбора данных | |
| Максимальная частота дискретизации (в реальном масштабе времени) | 1 млрд отсчетов/с; 2 млрд отсчетов с перемежением |
| Память для собранных данных | 1 млн отсчетов; 2 млн отсчетов с перемежением |
| Система горизонтального отклонения | |
| Диапазон временной развертки | от 1 нс/дел до 100 с/дел |
| Система запуска | |
| Типы запуска (базовая модель) | по фронту, по длительности, по видеосигналу (PAL, SECAM, PAL-M, SDTV, HDTV), по шаблону, по таймауту |
| Опция | I 2 C, SPI, UART/RS-232/RS-422/RS-485, CAN/LIN |
| Функции анализа и измерений | |
| Функция быстрого вывода QuickView | размах напряжения, положительный/отрицательный пик, время нарастания/спада, среднее значение, среднеквадратическое значение, период, частота |
| Автоматизированные измерения | длительность пакета, количество положительных/отрицательных импульсов, количество спадающих/нарастающих фронтов, среднее значение, СКЗ периода, СКЗ, средний период, пик±, частота, период, амплитуда, уровень основания, положительный/отрицательный выброс, длительность импульса, коэффициент заполнения±, время нарастания/спада, задержка, фаза |
| Математические операции с сигналом | сложение, вычитание, умножение, деление, БПФ |
| Опция MSO | |
| Цифровые каналы | 8 (1 логический пробник) |
| Частота дискретизации | 1 млрд отсчетов/с |
| Память для собранных данных | 1 млн отсчетов |
| Опция генератора сигналов | |
| Разрешающая способность, частота дискретизации | 8 бит, 978 тыс. отсчетов/с |
| Амплитуда (высокое-Z; 50 Ω) | от 60 мВ до 6 В (V размах ); от 30 мВ до 3 В (V размах ) |
| Постоянное амплитудное смещение (синусоидальный) | От 0,1 Гц до 50 кГц |
| Импульсный/прямоугольный и пилообразный/треугольный | От 0,1 Гц до 10 кГц |
| Опция 4-разрядного генератора цифровых последовательностей (шаблонов) | |
| Интервал дискретизации | от 20 нс до 42 с, выше/ниже |
| Объем памяти | 2048 отсчетов |
| 4-разрядный счетчик (частота) | От 100 мГц до 50 МГц |
| Меандр (частота) | От 1 мГц до 500 кГц |
| Цифровой вольтметр | |
| Измерения (постоянный ток, СКЗ переменного + постоянного тока, СКЗ переменного тока разрешение) | до 3 разрядов |
| Частотомер | |
| Разрешение | 6 разрядов |
| Общие данные | |
| Экран | 6,5", цветной VGA-дисплей (640 × 480 пикселей) |
| Интерфейсы | 1 x USB-хост, USB-устройство, локальная сеть |
| Акустический шум | 30,4 дБ(A) |
| Габариты (Ш × В × Г) | 285 мм × 175 мм × 140 мм (11,22" × 6,89" × 5,51" ) |
| Масса | 1,7 кг (3,75 фунта) |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 57972-20 |
| Производитель | RohdeSchwarz |
| Страна производитель | Германия |
| Гарантия (мес.) | 36 |
