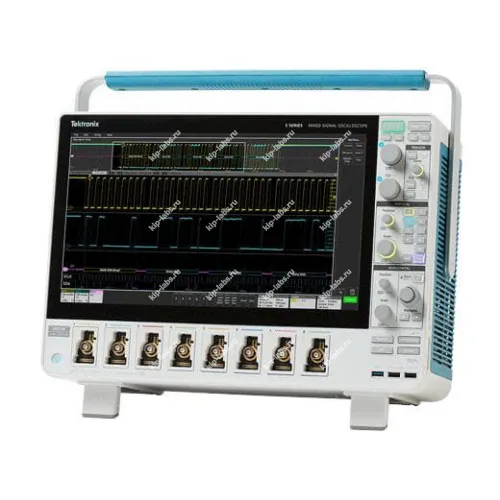

MSO58 5-BW-500 Цифровой осциллограф

Назначение и принцип: MSO58 5-BW-500 Цифровой осциллограф

MSO58 5-BW-500 применяют для изучения временных и амплитудных параметров электрических сигналов в лабораторных исследованиях и при обслуживании техники; при этом изделие из ассортимента Tektronix может быть включено в типовые измерительные стенды и задействовано в сегменте осциллографы. В работе прибор отображает форму сигналов так, что упрощается поиск и диагностика аномалий.

Общее поведение устройства соответствует стандартным требованиям к дискретности и встроенным средствам самоконтроля, что удобно при серийной эксплуатации и подготовке измерений.

Функциональные опции

При эксплуатации аппарат обеспечивает захват, визуализацию и первичный анализ сигналов, что ускоряет отладочные мероприятия для аналоговых и цифровых цепей; при калибровке встроенные средства самопроверки уменьшают время подготовки к измерениям. В работе доступен набор базовых инструментов для быстрого просмотра и оценки ключевых параметров сигналов.

Сферы использования

На практике MSO58 5-BW-500 используют в испытательных лабораториях, отделах НИОКР и сервисных центрах, что помогает локализовать неисправности и оперативно оценивать работу узлов в реальном времени. При оценке быстропротекающих процессов важна дискретность выборки, а также полезна возможность интеграции прибора в автоматизированные тестовые комплексы.

Комплектация осциллографа MSO58 5-BW-500

• Осциллограф MSO58 5-BW-500
• Пробник 1 ГГц- 4 шт
• Руководство по монтажу и технике безопасности
• Интегрированная справочная система
• Крышка передней панели со встроенной сумкой для принадлежностей
• Мышь
• Сетевой шнур
• Калибровочный сертификат

Описание осциллографа MSO58 5-BW-500

Осциллограф смешанных сигналов MSO58 5-BW-500 предназначен для детального исследования компонент сигнала благодаря вертикальному разрешению до 16 бит; при этом 12-битные аналого-цифровые преобразователи в сочетании с усовершенствованными методами цифровой обработки сигналов обеспечивают повышенную точность измерений. Аппарат позволяет выявлять и измерять малые составляющие сигналов, включая ситуации их наложения на более крупные уровни.

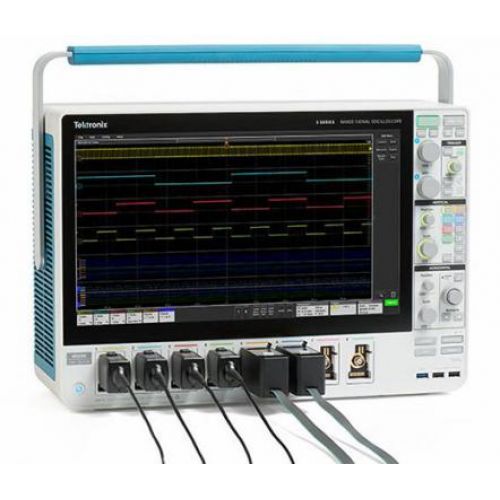

Осциллографы Tektronix MSO Cерии 5 предоставляют широкий набор каналов для проверок. При заказе предусмотрен выбор корпуса с 4, 6 или 8 входами FlexChannel; каждый такой вход может выступать либо как один аналоговый канал с повышенным разрешением, либо как набор из 8 цифровых логических линий - достаточно заменить пробник. Смешанный осциллограф MSO58 5-BW-500 имеет4 аналоговых входа и 32 цифровых опционально с пробником TLP058.

Ключевые отличия MSO58 5-BW-500

• Навигацию по сигналам при помощи жестов перелистывания;
• Масштабирование сигналов для улучшения обзора;
• Перетаскиваемые маркеры и измерения.

Теxнические xарактеристики осциллографа MSO58 5-BW-500
