- Производитель: Мегеон
- Код товара: 12474
- Доступность: В наличии (Срок отгрузки: 2-3 дня)
- Оптовая цена: по запросу
-
Розничная цена:
180 675₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: МЕГЕОН 15042

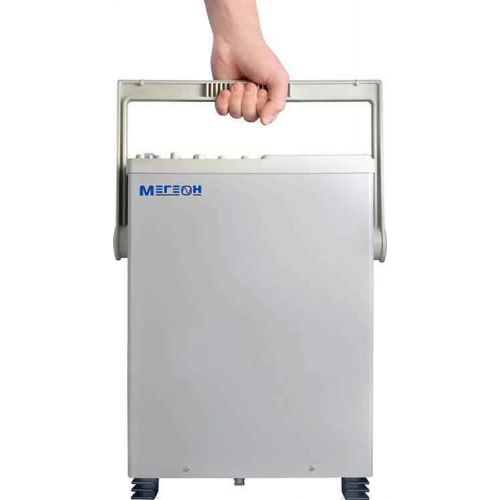

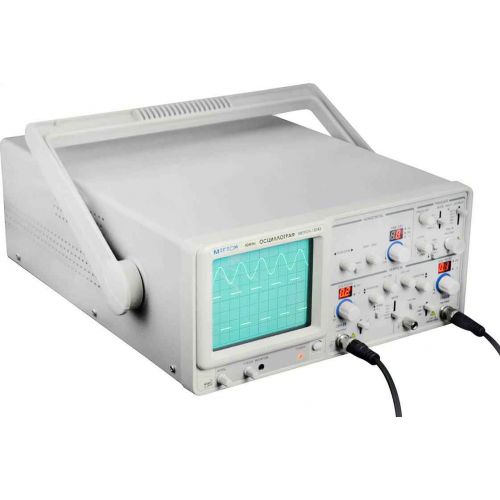

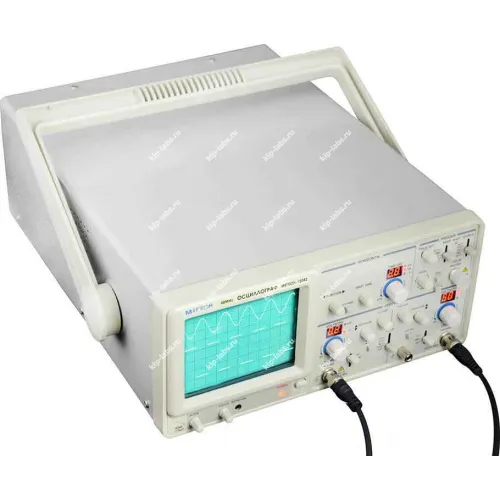

Назначение и принцип: Осциллограф аналоговый двуканальный МЕГЕОН 15042
Прибор используют для наглядного исследования электрических сигналов во временной области в аналоговой форме, при этом модель МЕГЕОН 15042 выполнена в двуканальном исполнении, что облегчает сравнение двух линий; производитель - Мегеон.
При эксплуатации прибор подключают к сети и к исследуемой цепи. Затем выполняют регулировку вертикальных и горизонтальных масштабов для формирования информативной осциллограммы; данная модель относится к классу осциллографы.
Функциональные опции
Комплект функциональных возможностей ориентирован на поэтапную подготовку и наблюдение сигналов, что позволяет уменьшить затраты времени на соизмерение и последующий анализ входных каналов.
- Визуализация форм сигналов в аналоговом представлении для оперативного анализа.
- Две независимые линии (двухканальный режим) для одновременного контроля двух цепей.
- Возможность визуального сопоставления временных и амплитудных параметров исследуемых сигналов.
Сферы использования

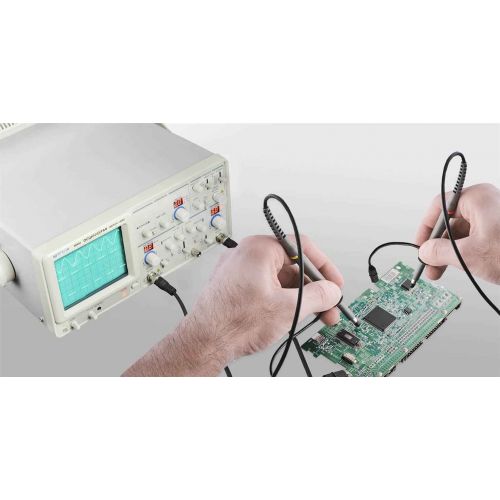

На практике прибор применяют в сервисных мастерских и в учебных лабораториях. В работе его используют для диагностики, проверки и сопоставления сигналов в электронных схемах; при калибровке целесообразно контролировать опорные уровни.
В ряде задач уместна дискретность отображения; при необходимости полезно учитывать вопросы самокалибровки и наличия интерфейсов типа RS-232C.
Комплектация осциллографа аналогового двуканального МЕГЕОН 15042:
- Сетевой шнур – 1шт.
- Пробник-делитель (1:1/1:10) – 2шт.
- Руководство по эксплуатации – 1шт.
- Гарантийный талон – 1 шт.
Описание осциллографа аналогового двуканального МЕГЕОН 15042:
Осциллограф сервисный универсальный МЕГЕОН-15042 представляет собой двухканальный осциллограф с полосой пропускания 40 МГц. Минимальная чувствительность 1 мВ/дел, минимальный коэффициент развёртки 0,2 мкс/дел. Прибор оснащен функцией уменьшения времени развертки в 10 раз до 20 нс/дел. Осциллограф оснащен большим прямоугольным экраном с размером активной области 80 х 100мм, на которую нанесена сетка для упрощения измерений. Осциллограф прост в управлении и имеет высокую эксплуатационную надежность. По совокупности характеристик двухлучевой осциллограф МЕГЕОН-15042 представляет собой измерительный прибор, который для применения в ремонтных мастерских, разработке и наладке радиоэлектронной аппаратуры. Прибор высоко оценят профессионалы и любители при решении самых сложных задач.
Отличительные особенности осциллографа аналогового двуканального МЕГЕОН 15042:
- Имеет множество видов синхронизации, включая синхронизацию по ТВ-сигналу;
- Фактическая полоса пропускания превышает 50 МГц;
- Дублирующий LED-дисплей для простоты установки коэффициентов развертки.
Технические характеристики осциллографа аналогового двуканального МЕГЕОН 15042:
| Параметр | Значение |
|---|---|
|
Потребляемая мощность, не более |
35Вт (40 ВА) |
|
Количество каналов |
2 |
|
Полоса пропускания |
0 ... 40 МГц |
|
Канал вертикального отклонения |
|
|
Чувствительность |
1 мВ/дел ... 5 В/дел, 21 ступеней ряд: 1; 2; 5; |
|
Погрешность |
±3 % |
|
Плавная регулировка |
Перекрытие по диапазону не менее 2,5 раза |
|
Полоса пропускания |
0 ... 40 МГц |
|
Время нарастания сигнала |
5 мВ ... 5 В/дел: не более 8,8 нс |
|
Входное сопротивление/емкость |
1 МОм/25пФ |
|
Режимы отображения осциллограмм |
Канал 1. Канал 2. Режим ALT/CHOP: канал «CH1» отображается совместно с каналом «CH2» прерывисто/попеременно. Алгебраическое сложение каналов 1 и 2. |
|
Частота коммутации каналов в режиме « CHOP » |
~ 250 кГц |
|
Режимы работы входов |
АС: закрытый вход; DC: открытый вход; GND: Вход усилителя отключается от источника сигнала и заземляется. |
|
Максимальное входное напряжение |
Закрытый вход: 300 В (DC + АС пик: частота не более 1 кГц); При использовании щупов с коэффициентом деления 1:1, максимальное действующее значение составляет 40В (14 В RMS для синусоидального сигнала); При использовании щупов с коэффициентом деления 10:1 максимальное значение 400В (140 В RMS для синусоидального сигнала). |
|
Коэффициент развязки между каналами 1 и 2 |
- на частоте до 50 кГц, не менее 1000 - на частоте 40 МГц, не менее 30 |
|
Тракт синхронизации. |
|
|
Источники синхронизации |
Синхронизация по сигналу Каналу 1; Синхронизация по сигналу Каналу 2; Синхронизация от сети питания; Синхронизация от внешнего источника. |
|
Полярность сигналов для синхронизации |
+ /- |
|
Чувствительность синхронизации |
В диапазоне частот: 10 Гц. ~ 2 МГц: Каналы 1 и 2: 0,5 деления осциллограммы; Режим источника синхронизации ALT : 2 деления осциллограммы; Внешний источник синхронизации: 0,2 В В диапазоне частот: 2 МГц ~ 20 МГц: Каналы 1 и 2: 1,5 деления осциллограммы Режим источника синхронизации ALT : 3 деления осциллограммы; Внешний источник синхронизации: 0,8 В В диапазоне частот: 20 МГц ~ 40 МГц: Каналы 1 и 2: 2 деления осциллограммы; Режим источника синхронизации ALT : 3 деления осциллограммы; Внешний источник синхронизации: 0,8 В; ТВ-сигнал: импульсом синхронизации более чем 1,5 деления осциллограммы; Внешний источник синхронизации: 1В |
|
Режимы работы схемы синхронизации |
Ждущая, автоматическая, от ТВ-сигнала по строчными синхроимпульсам, от ТВ-сигнала по кадровым синхроимпульсами, одиночная |
|
Канал горизонтального отклонения |
|
|
Коэффициенты развертки |
0,1 мкс/дел ~ 0,5 сек/дел, разделены на 21 поддиапазон, ряд: 1-2-5 |
|
Погрешность |
±3 % |
|
Диапазон плавной регулировки чувствительности |
Не менее 2,5 раза |
|
Дополнительный множитель развертки |
х10 |
|
Режим X-Y |
|
|
Полоса пропускания |
DС ~ 500 кГц |
|
Ошибка разности фаз X-Y |
Не более 3° в полосе 0 ... 50 кГц |
|
Z-вход |
|
|
Чувствительность |
5 В (уровень TTL) |
|
Полоса частот |
DC - 2 МГц |
|
Входное сопротивление |
10 кОм |
|
Максимальное входное напряжение |
30 В (DC + АС пик) |
|
Дисплей |
|
|
Тип |
Электронно-лучевая трубка |
|
Размер активной области |
80мм Х 100мм |
|
Общие характеристики |
|
|
Условия эксплуатации |
Температура: 0°С ... +40°С Относительная влажность: не более 80% |
| Условия хранения и транспортировки | Температура: -40°С ... 60°С
Влажность: не более 85% без выпадения конденсата |
|
Габаритные размеры прибора (ВхШхГ) |
150 х 310 х 455 мм |
|
Вес прибора без соединительных кабелей, не более |
8000 г |
|
Вес изделия не более |
9200 г |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | Мегеон |
| Страна производитель | Китай |
| Гарантия (мес.) | 12 |
