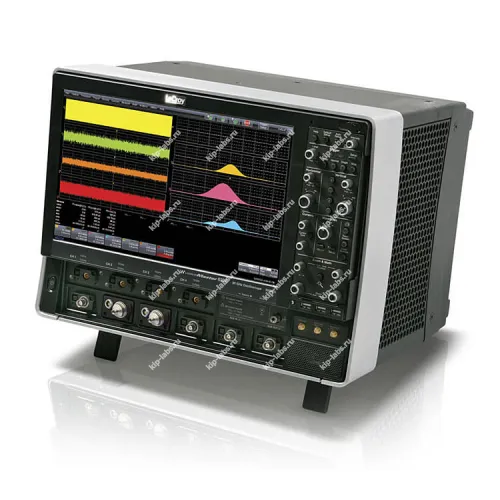

Осциллограф цифровой запоминающий WM 825Zi-B-R

Описание модели: Осциллограф цифровой запоминающий WM 825Zi-B-R

Аппарат создан компанией Teledyne LeCroy и предназначен для измерений в лабораторных и производственных условиях, при этом он обеспечивает надёжную регистрацию как импульсных, так и периодических сигналов.

Устройство оснащено разнообразными режимами записи и аналитическими инструментами, что позволяет адаптировать его под разные методики измерений; при этом конструкция рассчитана на встраивание в существующие испытательные стенды и совместную работу с оборудованием категории осциллографы. В эксплуатационных сценариях важно сохранять дискретность входного сигнала и добиваться корректной оцифровки. Кроме того, в ряде задач значимость имеют параметры дискретности и возможности самоконтроля калибровки.

Преимущества

Ниже приведены основные достоинства прибора, что упрощает оценку его соответствия конкретным задачам измерений.

• Цифровая регистрация сигналов с опцией продолжительного сохранения.
• Встроенные аналитические инструменты для исследования временных и спектральных характеристик.
• Разнообразные режимы триггерования для выделения интересующих событий.
• Интерфейсы управления и передачи данных, облегчающие интеграцию в тестовые комплексы.

Область применения

Осциллограф применяют при проверке электронных плат и узлов, при этом он также востребован при приемо‑сдаточных проверках и в исследовательских измерениях. При необходимости прибор используют и для анализа помех и временных искажений сигналов.

• Разработка и отладка как цифровых, так и аналоговых устройств.
• Тестирование и верификация микроконтроллерных платформ и их интерфейсов.
• Проведение приемо‑сдаточных и периодических проверок на производстве.
• Исследование помех и временных искажений в сигналах.

Краткое описание цифрового запоминающего осциллографа WM 825Zi-B-R

• Полосы пропускания: 4 ГГц, 6 ГГц, 8 ГГц, 13 ГГц, 16 ГГц, 20 ГГц, 25 ГГц, 30 ГГц
• Количество каналов: 4
• Макс. частота дискретизации: 80 ГГц
• Макс. объем памяти: 512 МБ
• Входные сопротивления: 50 Ом и 1 МОм
• Технология X-Stream II – скорость измерений до 750000 в секунду
• Режим запуска TriggerScan для аппаратного поиска редко повторяющихся аномалий по параллельным условиям запуска
• Скорость передачи данных на внешний компьютер 325 Мб/сек (опция LSIB)
• Режимы WaveStream (скорость обновления дисплея 2500 осциллограмм/сек) и WaveScan (программный поиск аномалий)
• Расширенная математика, автоизмерения, статистика, тренды
• Поддержка анализа низко- и высокоскоростных (опция) потоков последовательных данных
• Цветной сенсорный ЖКИ (39 см), поддержка второго внешнего сенсорного монитора для расширения рабочего стола
• Поддержка пробников всех типов: пассивных, активных, дифференциальных, высоковольтных, токовых, логических
