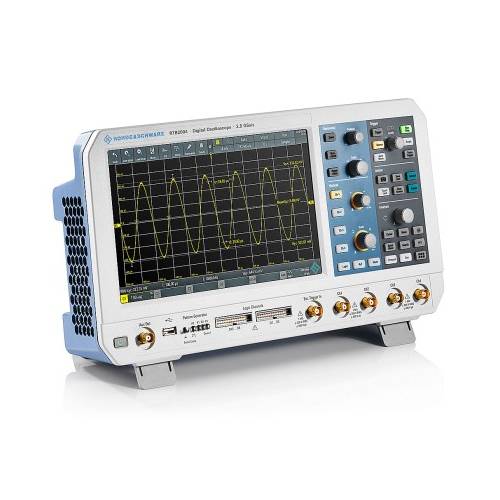

Кратко о модели: Цифровой осциллограф Rohde & Schwarz RTB2002
Модель Rohde Schwarz RTB2002 оснащена 10-разрядным АЦП, что повышает точность регистрации сигналов сложной формы; при этом это двухканальный осциллограф начального уровня, рассчитанный на использование в сервисе, промышленных задачах и при обучении.
Объём встроенной памяти позволяет вести запись длительных временных отрезков при полной полосе пропускания. За счёт этого анализ продолжительных сигналов осуществляется без потери существенных деталей.

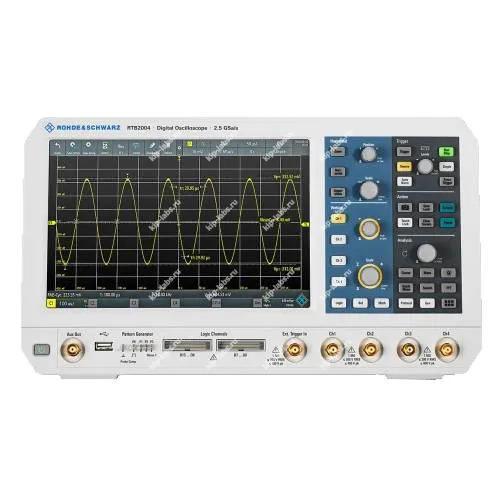

Прибор оборудован крупным цветным сенсорным экраном диагональю 10,1” с разрешением 1280x800 - это крупнейший дисплей в своём классе, что повышает информативность отображения форм сигналов. Для быстрого доступа к функциям предусмотрен и кнопочный интерфейс, а навигация по всплывающим меню упрощает управление и анализ данных.
В комплект измерительных средств включён цифровой вольтметр с возможностью измерения постоянного и переменного СКЗ и частотомер для каждого канала, что позволяет выполнять многие электрические замеры без привлечения дополнительных приборов.
Для занятий в группах реализована парольная защита: преподаватель может отключать автоматические режимы по своему усмотрению. Интерфейсы дистанционного управления упрощают одновременный контроль нескольких приборов, а при составлении отчётов результаты можно дополнять комментариями на экране.
Функциональность осциллографа расширяется программно, поэтому подключение дополнительных опций не подразумевает обращения в сервисный центр. Таким образом, устройство допускает активацию ряда дополнительных возможностей программным путём.
В некоторых задачах уместна дискретность измерений.
Ключевые особенности
- 10-разрядный АЦП для повышения точности измерений сложных форм сигналов.
- Двухканальная конфигурация, ориентированная на обслуживание, промышленность и обучение.
- Большая глубина памяти для записи продолжительных временных интервалов.
- Крупный 10,1” сенсорный дисплей с разрешением 1280x800 для детализированного отображения сигналов.
- Встроенный цифровой вольтметр и частотомер для каждого канала, снижающие потребность в дополнительных приборах.
- Парольная защита и дистанционное управление для коллективной работы и контроля нескольких приборов.
- Возможность программного расширения функционала без посещения сервисного центра.
Где применяется
RTB2002 используется при наладке и диагностике электронных систем, в промышленных измерениях и в учебных лабораториях; при этом его возможности записи и анализа делают прибор удобным как для практических занятий, так и для сервисных проверок. В итоге сочетание удобства управления, встроенных измерителей и программного расширения делает его подходящим инструментом для широкого круга задач.
Ниже приведены исходные списки характеристик и поддерживаемых опций:
Основные характеристики R&S RTB2002:
- Отладка сложных систем благодаря функции частотного анализа БФП и режиму тестирования по маске.
- Разрешающая способность 10 бит по вертикали.
- Объем памяти на 10 млн. отсчетов, с возможностью ее существенного расширения.
- 6 типов запуска и 13 курсорных измерений.
Так, цифровой осциллограф Rohde & Schwarz RTB2002 поддерживает:
- увеличение полосы пропускания до 100, 200 или 300 МГц;
- активацию встроенного генератора сигналов произвольной формы;
- расширение возможностей по синхронизации и декодированию протоколов;
- работу со смешанными сигналами MSO, с задействованием 16 цифровых входов;
- включение режима сегментирования и функции архива для расширения памяти до 160 млн. отсчетов.
Характеристики Цифровой осциллограф Rohde & Schwarz RTB2002

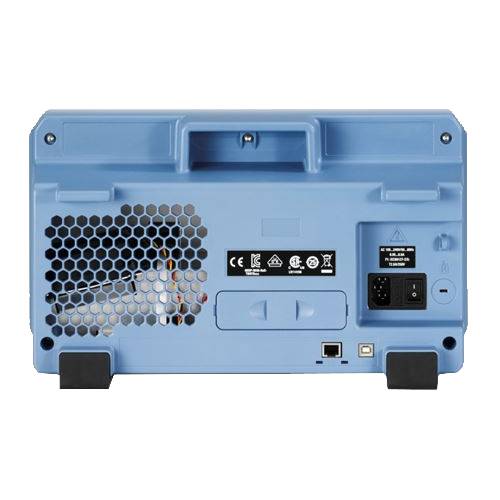

Параметр | Значения |
---|---|
Входные каналы | 2 осциллографических |
16 логических (опция RTB-B1) | |
Полосы пропускания для аналоговых каналов | 70 МГц RTB2002 |
100 МГц RTB2002-B221 | |
200 МГц RTB2002-B222 | |
300 МГц RTB2002-B223 | |
Максимальная входная частота для логических каналов | 300 МГц |
Время нарастания переходной характеристики (расчетное) | <5 нс стандартно |
<3,5 нс с опцией RTB-B221 | |
<1,75 нс с опцией RTB-B222 | |
<1,15 нс с опцией RTB-B223 | |
Диапазон значений коэффициента отклонения по вертикали | от 1 мВ/дел до 5 В/дел |
Импеданс | аналоговые каналы 1 МΩ+/-2%, 9 пФ +/-2 пФ |
логические каналы 10 кΩ+/-2%, ~4 пФ | |
Максимальное входное напряжение | аналоговые каналы: 300 В (СКЗ), макс. 400 В (ПИК) |
логические каналы: +/- 40 В (ПИК) | |
Система горизонтального отклонения | |
Диапазон временной развертки | от 1 нс/дел до 500 с/дел |
Погрешность временной развертки | 2,5x10-6 |
Система сбора данных | |
Частота дискретизации | 1,25 ГВыб/с |
аналоговые каналы | 2,5 ГВыб/с с чередованием |
Частота дискретизации | 1,25 ГВыб/с |
логические каналы | |
Глубина памяти | 10 млн. точек |
20 млн. точек с чередованием | |
160 млн. точек сегментированной памяти (c опц. R&S®RTB-K15) | |
Вертикальное разрешение | 10 бит (16 бит в режиме high-resolution) |
Скорость обновления | до 50’000 осциллограмм/с |
Система синхронизации | |
Источники синхронизации | входы аналоговых каналов, |
входы логических каналов (опционально) | |
Режимы запуска | автоматический, ждущий, однократный |
Виды запуска | Стандартно: edge, width, video (PAL, NTSC, SECAM, PAL-M, SDTV 576i, HDTV 720p, HDTV 1080i, HDTV 1080p), pattern, serial bus, timeout, line |
Опционально: I2C, SPI, UART/RS-232/RS-422/RS-485, CAN/LIN | |
Анализ осциллограмм | |
Автоматические измерения | до 31 измерений, разбитых по категориям амплитуда/ время/ частота/ мощность |
Курсорные измерения | Амплитудные и временные |
Математическая обработка | сложение, вычитание, умножение, деление, БПФ |
Тестирование по маске | тестирование по критерию годен/не годен; |
Дополнительные возможности | |
Генератор сигналов произвольной формы (R&S RTB-B6) | Разрешение 14 бит, дискретизация 250 млн.выборок/с |
Синус: 0.1 Гц – 25 МГц | |
Импульс/прямоугольный: 0.1 Гц – 10 МГц | |
пилообразный/треугольный: 0.1 Гц – 1 МГц | |
Шум: макс. 25 МГц | |
Произвольная форма: макс. 10 млн. выборок/с, 16 тыс. точек | |
Генератор тстовых последовательностей | 4 бит |
I2C, SPI, UART and CAN/LIN | |
Цифровой вольтметр (DVM) | Источник: аналоговые каналы; |
Разрешение: 3 разряда; | |
Измерение напряжения: DC, , AC+DCскз и ACскз | |
Частотомер | Измерения: частота, период |
Разрешение: 6 разрядов; | |
Дисплей | |
Тип | Емкостной цветной сенсорный, диагональю 10.1 дюймов |
Разрешение | 1280х800 пикселей (WXGA) |
Общие характеристики | |
Интерфейсы | USB host, USB device, LAN |
Габаритные размеры (Ш×В×Г), мм | 390×220×152 |
Масса | 2,5 кг |
Характеристики | |
Внесен в госреестр СИ | Да |
Документы и сертификаты | |
Номер в госреестре СИ | 68021-17 |
Производитель | RohdeSchwarz |
Страна производитель | Германия |
Гарантия (мес.) | 36 |
