Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: Hantek
- Код товара: 12457
- Доступность: В наличии (Срок отгрузки: 20-30 дней)
- Оптовая цена: по запросу
-
Розничная цена:
29 310₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: DSO5102P

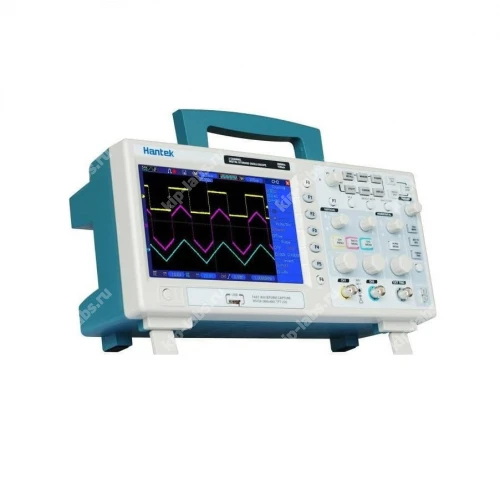

Кратко о модели: Hantek DSO5102P настольный осциллограф
Аппарат выполнен в прочном промышленном корпусе и оснащён отдельными кнопками управления для каждого канала, времени, триггера и встроенного мультиметра, что позволяет быстро изменять настройки при проведении измерений; при этом элементы управления сгруппированы логично и предсказуемо для оператора. Hantek представлен в линейке приборов для сервисных и инженерных задач.
Дисплей имеет диагональ 7 дюймов с разрешением 800*480, что обеспечивает наглядное представление форм сигнала и удобство при анализе; экран дополнен интерфейсом USB 2.0 и поддержкой usb host, поэтому прибор можно легко подключать к ПК. Осциллографы такого класса применяют для наблюдения и записи сигналов в стендовой работе.
Модель демонстрирует частоту обновления экрана до 2500 кадров и предусматривает режимы дискретизации 1ГГц, а в эквивалентном режиме - 25ГГц, при этом в набор функций включены FFT и арифметические операции (+, -, *, /), X-Y режим, 23 вида автоматических измерений и проверка по шаблону. Нейтральная рамка: дискретность и возможности самокалибровки часто оказываются полезными при вводе прибора в эксплуатацию и при длительных измерениях.
Ключевые особенности
- Продуманный промышленный дизайн с выделенными клавишами для каждого канала, времени, триггера и встроенного мультиметра.
- Большой 7-дюймовый экран с разрешением 800*480 для удобного отображения осциллограмм.
- Интерфейсы USB 2.0 и usb host, что упрощает управление и сохранение данных через ПК.
- Скорость обновления экрана до 2500 кадров, обеспечивающая плавное и детальное отображение событий.
- Частоты дискретизации 1ГГц и эквивалентный режим 25ГГц для работы с высокочастотными сигналами.
- Набор функций: FFT, +, -, *, /, X-Y, 23 вида автоматических измерений и проверка по шаблону.
- Несколько режимов триггера, включая отдельную базу времени для ALT-триггера и видео-триггер, что позволяет одновременно наблюдать сигналы с различными частотами.
- Возможность записи и сохранения сигналов для последующего анализа и документирования.
Где применяется
Прибор используют в лабораториях, сервисных центрах и учебных мастерских для исследования и отладки электронных схем; при этом осциллограф подходит для проверки как низкочастотных, так и высокочастотных сигналов. Таким образом устройство будет полезно инженерам по отладке, техникам сервисных служб и в образовательных лабораториях. Нейтральная рамка: при необходимости доступны стандартные интерфейсные решения вроде USB, а также упоминается уместность дискретности и опций типа RS-232C в некоторых задачах.
Комплект поставки DSO-5102P:
- Цифровой осциллограф Hantek DSO-5102P (1 шт)
- Кабель питания (1 шт)
- Кабель USB (1 шт)
- Щупы (2 шт)
Технические характеристики Hantek DSO-5102P:
| Параметр | Значение |
|---|---|
| Каналов | 2 |
| Аналоговая полоса пропускания | 100 МГц |
| Время нарастания (Rise Time) | 3.5 нс |
| Входной импеданс | 1M |
| Входная чувствительность | 2мВ/деление до 5В/деление |
| Связь на входе | AC, DC and GND |
| Вертикальное разрешение | 8 бит |
| Максимальное входное напряжение (вход 1:1) | КАТ I и КАТ II: 30В rms КАТ III: 15В Rms КАТ II: уменьшается на 20дб/декаду свыше 100кГц до 1.3Впик AC на 3МГц и выше. Для несинусоидального сигнала пик должен быть менее 45В. Превышение 30В болжно быть менее 100мс. Среднеквадратичный уровень сигнала включая постоянную составляющую не должен превышать 30В. При использовании щупа 1:10 (в комплекте) напряжение может быть в 10 раз больше. |
| Дискретизация реального времени | 1 ГГц при 1 канале, 0.5ГГц в 2-х канальном режиме. |
| Эквивалентная дискретизация | 25 ГГц |
| Диапазоны времени | 4 нс/деление до 40 с/деление |
| Память | 40К |
| Точность временной задерджкм | 50ppm |
| Точность усиления по DC | +/- 4% для диапазона 5mV/div to 2mV/div +/- 3% для диапазона 5V/div to 10mV/div |
| Режимы триггера | Фронт, Пульс, Альтернативный, Видео (NTSC,PAL,SECAM) |
| Параметры | Время задержки: 100нс-10с Чувствительность триггера (по фронту): DC: CH1/CH2 (типично) 1div от DC дло 10MHz; 1.5div от 10MHz EXT(типично) 200мВ от DC до 40MHz EXT/5(типично) 1В от DC до 40MHz AC: Ослабляет сигналы ниже 10Hz HF Reject: ослабляет сигнал выше 80kHz LF Reject: ослабляет сигнал ниже 150kHz Noise Reject: уменьшает чувствительность триггера Дапазон уровня триггера CH1,CH2: +-8 делений от центра экрана EXT: ±-1.2В EXT/5: ±-6В Точность уровня триггера типично (для сигнала в фронтом около 20нс) CH1,CH2: +-(0.3div * V/div) (в пределах 4 делений от центра) EXT: ±-(6% установленного значения + 40mV) EXT/5: ±-(6% установленного значения + 200mV) Условия по наклону: тогда >,<,=, не = по позитивному и негативному наклону Время установки: 20нс–10с Условия по импульсу: >,<,=,не =, позитивный или негативный Ширина импульса: 20нс-10с Усоловия по видео: строка 1-525 (NTSC), 1-625 (PAL/SECAM) |
| Автоматические измерения | Pk-Pk, Max, Min, Mean, Cyc RMS, Frequency, Period, Rise Time, Fall Time, Positive Width, Negative Width |
| Курсорные измерения | Ручные: разность напряжений, разность времени, частота. Трассировка: напряжение и время по точкам сигнала. |
| Обработка сигнала | CH1+/- CH2, CH1xCH2, CH1/CH2, FFT (БПФ), Инвертирование, pass/fail |
| Экран | TFT ЖК 7 дюймов 800 x 480 точек |
| Интерфейс USB | USB 2.0 Full Speed |
| Питание от сети | 120-240VAC RMS(±-10%),45Hz to 66Hz, 30Вт, предохранитель 2A, T, 250В |
| Размеры | 313мм х 108мм (глубина) х 142мм (высота) |
| Вес | 2.08 Кг |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | Hantek |
| Страна производитель | Китай |
| Гарантия (мес.) | 36 |
