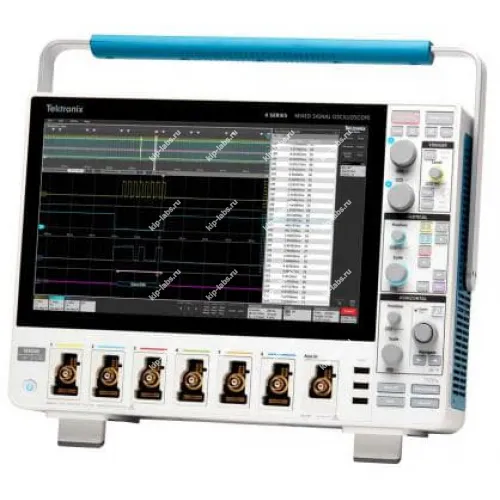

MSO46 4-BW-350 Осциллограф смешанных сигналов

Кратко о модели: MSO46 4-BW-350 Осциллограф смешанных сигналов

MSO46 4-BW-350 выпускает Tektronix. Прибор сочетает в себе средства анализа аналоговых и цифровых сигналов и ориентирован на задачи отладки и контроля электронных изделий.

Аппарат рассчитан на работу в лабораториях и на испытательных стендах, при этом его универсальность делает устройство востребованным при тестировании плат и модулей; к тому же осциллографы этого класса легко интегрируются в инженерные и сервисные процедуры.

Прибор поддерживает дискретизацию и функции самокалибровки. За счёт этого эксплуатация в длительных сериях измерений становится более удобной.

Ключевые особенности

• Поддержка анализа смешанных (аналоговых и цифровых) сигналов, что позволяет проводить комплексную диагностику
• Гибкие режимы захвата и триггеринга для фиксации сложных событий
• Инструменты визуализации и измерений для ускорения процедур отладки
• Возможности интеграции в тестовые стенды и автоматизированные системы

Где применяется

• Исследовательские и прикладные лаборатории электронной техники
• Сервисные и ремонтные центры для проверки и настройки плат
• Производственные линии при тестировании модулей и узлов
• Учебные заведения для практических занятий по электронике

Комплектация осциллографа MSO46 4-BW-350

• Цифровой осциллограф смешанных сигналов MSO46 4-BW-350

Описание осциллографа MSO46 4-BW-350

Осциллограф серии 4 отличается наибольшим числом каналов и крупным экраном в своём классе, он разработан специально для настольного тестирования и предлагает набор функциональных возможностей, ориентированных на такие задачи; при этом интерфейс с сенсорным управлением повышает надёжность и простоту эксплуатации.

MSO 4-й серии расширяет обзор сложных систем, предлагая модели с четырьмя и шестью каналами и 13,3-дюймовым дисплеем высокой чёткости 1920 x 1080. В ряде применений - например, встраиваемых системах, трехфазной силовой электронике, автомобильной электронике, при проектировании источников питания и преобразователей постоянного тока - требуется наблюдение более четырёх аналоговых сигналов для проверки характеристик и отладки сложных задач и системных проблем.

Серия MSO 4 задаёт новый стандарт для осциллографов смешанных сигналов (MSO). Технология FlexChannel даёт возможность использовать каждый вход канала как отдельный аналоговый канал или как восемь цифровых логических входов при подключении логического пробника TLP058; при этом допускается одновременное представление аналоговой и спектральной областей с отдельными элементами управления обнаружением для каждой из них.

При наличии шести моделей FlexChannel прибор легко конфигурируется для просмотра шести аналоговых и нулевых цифровых сигналов. Или возможно сочетание пяти аналоговых и восьми цифровых; либо четыре аналоговых и 16 цифровых; три аналоговых и 24 цифровых и т.д., причём конфигурацию можно менять в любой момент путём добавления или снятия логических пробников TLP058, что обеспечивает необходимое число цифровых каналов.

Отличительные особенности осциллографа MSO46 4-BW-350

• Навигация по сигналам при помощи жестов перелистывания;
• Масштабирование сигналов для улучшения обзора;
• Перетаскиваемые маркеры и измерения.

Технические характеристики осциллографа MSO46 4-BW-350
