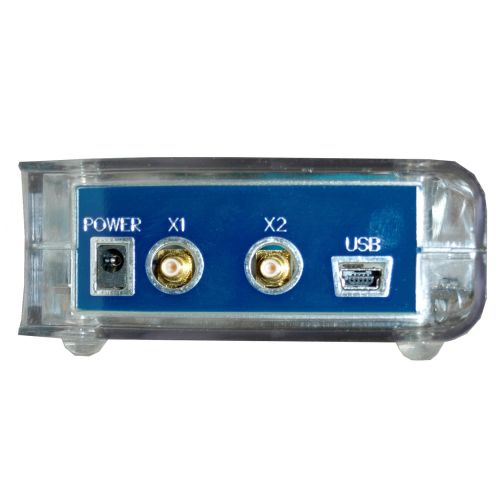

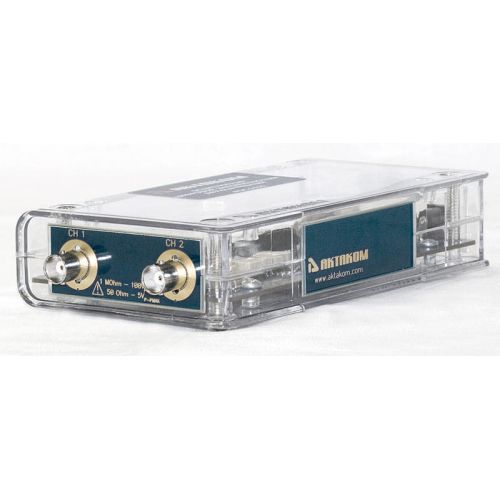

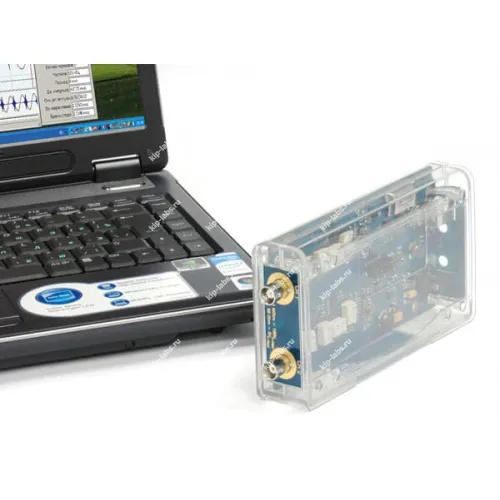

Описание двухканального цифрового запоминающего USB осциллографа АСК-3102 1М:
2-х канальный USB осциллограф - приставка к ПК, 100 МГц, Миниатюрная модель 2-канального цифрового запоминающего USB осциллографа. Выполнена в виде приставки к ПК. Подключается через USB-порт. Оригинальный дизайн и отличные технические характеристики неизменно привлекают внимание специалистов.
Отличительные особенности USB осциллографа АСК-3102 1М:
- 2 независимых канала с полосой пропускания до 100 МГц
- буфер записи до 512 кБ на канал (определяется пользователем)
- произвольно выбираемая длина предзаписи/послезаписи
- высокая чувствительность (от 10 мВ/дел)
- автоматическая настройка на входные сигналы

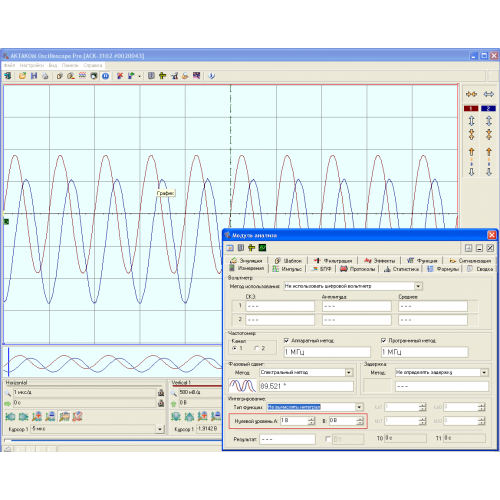

- большой выбор курсорных и автоматических измерений
- статистические измерения и построение гистограмм

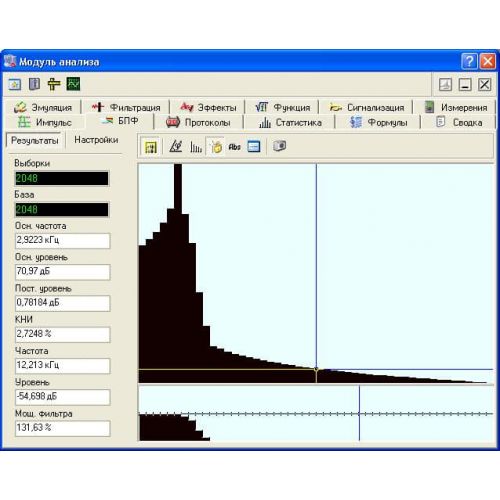

- анализатор спектра (БПФ)
- цифровой люминофор
- аварийная сигнализация
- подключение к ПК через USB 2.0
- вх./вых. внешней синхронизации (совместимость - ТТЛ)
Технические характеристики осциллографа АСК-3102 1М:
| Характетирстики
| Значения
|
| Частота дискретизации (стробоскопический режим)
| 10 ГГц
|
| Частота дискретизации (режим реального времени)
| 100 МГц
|
| Коэффициент вертикального отклонения
| 10 мВ/дел...10 В/дел с шагом 1-2-5
|
| Разрешение
| 8 бит
|
| Частотный диапазон по уровню –3 дБ
| 0 Гц...100 МГц (DC), 1,2 Гц...100 МГц (AC)
|
| Входное сопротивление
| 1 МОм или 50 Ом
|
| Максимальное входное напряжение
| ±50 В при Rвх=1 МОм, ±2,25 В при Rвх=50 Ом
|
| Минимальный период повторения синхронизирующего импульса
| 20 нс
|
| Минимальная длительность синхронизирующего импульса
| 10 нс
|
| Диапазон значений коэффициента развертки
| 10 нс/дел....0,1 с/дел
|
| Калибратор
| 1 кГц, 3 В от пика до пика
|
| Питание
| +5 В
|
| Масса
| 0,19 кг
|
| Габаритные размеры
| 150x85x32 мм
|
Комплект поставки АСК-3102 1М:
| Наименование
| Количество
|
| Двухканальный USB осциллограф - приставка + анализатор спектра АСК-3102 1М
| 1
|
| Руководство по эксплуатации
| 1
|
| Паспорт
| 1
|
| Программное обеспечение (не имеет физического носителя и может быть загружено после приобретения и регистрации прибора с указанием серийного номера прибора)
| 1
|
Дополнительная комплектация :
- HP-9150 — щуп осциллографический на 150 МГц — переключаемый коэф. деления 1:1/1:10/Ref
- HP-9258 — щуп осциллографический на 250 МГц — коэф. деления 1:100
- BNC кабель PTL-923 и PTL-924

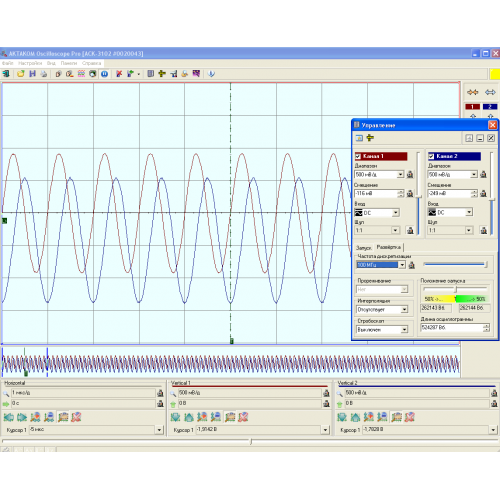

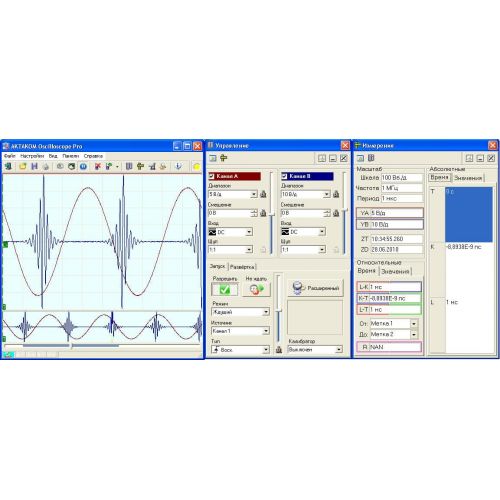

- Программное обеспечение
| Характеристики |
| Внесен в госреестр СИ |
Нет |
| Документы и сертификаты |
| Производитель |
Актаком |
| Страна производитель |
Россия |
| Гарантия (мес.) |
25 |
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата
