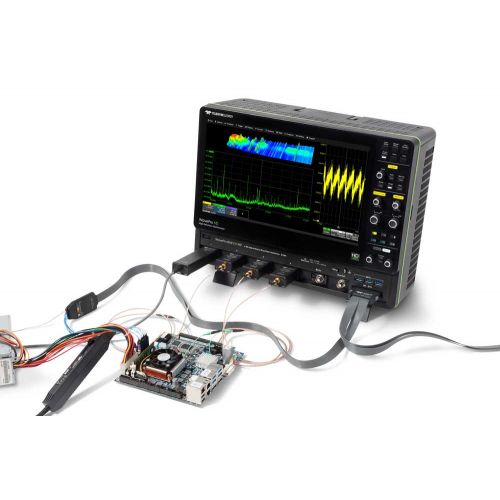

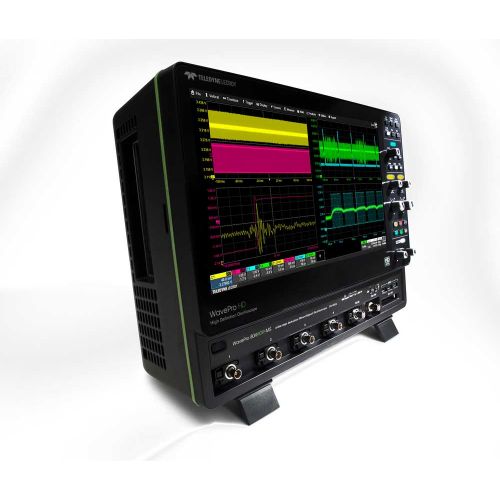

Осциллограф цифровой WavePro 404HDR-MS

Назначение и принцип: Осциллограф цифровой WavePro 404HDR-MS

Прибор WavePro 404HDR-MS производства Teledyne LeCroy применяют для регистрации и последующего анализа электрических сигналов; это даёт возможность выполнять комплексные испытания и отладку изделий как в лабораторных, так и в производственных условиях.

Модель входит в семейство осциллографы и реализует последовательность операций: приём сигнала, дискретизация, цифровая обработка и визуализация, при этом оператор получает подробную картину формы и спектральных характеристик входных сигналов. В работе устройство записывает сигналы для последующего разбора, что используется при диагностике и оптимизации электронных схем.

Функциональные опции

• Высокая динамическая разрядность входов, позволяющая одновременно вести анализ малых и больших амплитудных составляющих.
• Многообразие триггерных режимов и гибкие схемы синхронизации упрощают выделение сложных событий в серии импульсов.
• Набор математических инструментов для обработки форм - вычисление спектров, усреднение и арифметические операции над сигналами.
• Большой объём памяти обеспечивает длительную запись с последующей постобработкой данных, что полезно при мониторинге длительных процессов.
• Встроенные интерфейсы передачи данных и удалённого управления включают стандартные сетевые и портовые решения.

Преимущества

• Сочетание высокой разрядности и глубокой памяти даёт возможность фиксировать мельчайшие подробности формы сигнала, тем самым повышая информативность измерений.
• Гибкость триггерных схем облегчает отбор редких и нестабильных событий, что сокращает время подготовки и выполнения тестов.
• Встроенные средства спектрального анализа и математической обработки ускоряют проверку рабочих параметров без необходимости в стороннем ПО.

Сферы использования

• Исследовательские лаборатории и разработка электроники - на практике прибор используют для валидации и отладки прототипов.
• Серийное производство и стендовые испытания - устройство применяют для контроля параметров на этапах приёмки и тестирования.
• Сервисное обслуживание и ремонт - при эксплуатации осциллограф помогает локализовать отказы и подтвердить корректность ремонта.
• Образовательные и учебные центры - прибор используют для демонстрации принципов работы и методов анализа сигналов.

Применение

При эксплуатации WavePro 404HDR-MS сначала задают режим захвата и параметры триггера, затем регистрируют требуемый фрагмент сигнала; после этого проводят анализ формы и спектра для выявления аномалий. При калибровке рекомендуется учитывать наличие опций самокалибровки и интерфейсов для интеграции в автоматизированные стенды - уместна дискретность записи и возможность автоматической подстройки.

В работе с прибором рационально соблюдать последовательность: подготовка входных каналов, выбор развертки по времени и масштаба, настройка триггера, сбор данных и их обработка. Это упрощает диагностику сложных сигналов и сокращает время тестирования.

Краткое описание цифрового осциллографа WavePro 404HDR-MS

• 4 аналоговых канала с полосой пропускания: 2,5 ГГц, 4 ГГц, 6 ГГц, 8 ГГц
• Логический анализатор: 16 цифровых каналов
• Разрядность АЦП: 12 бит
• Частота дискретизации до 20 ГГц (аналоговые каналы); до 1,25 ГГц (цифровые каналы)
• Объем памяти: 50 МБ/канал, 100 МБ при объединении каналов, опционально до 5 ГБ (аналоговые каналы); 50 МБ на 16 каналов, опционально до 125 МБ (цифровые каналы)
• Пользовательский интерфейс (MAUI) оптимизирован для сенсорного управления
• Режим WaveScan: поиск аномалий в длинной записи по 20 условиям
• Режим “Анализатор спектра” в стандартной комплектации
• Авто- и курсорные измерения, расширенные функции матанализа
• Интеллектуальная система синхронизации, синхронизация ТВ и HDTV (опция синхронизации и декодирования по последовательным протоколам)
• Одновременная синхронизация аналоговыми и цифровыми сигналами
• Возможность интеграции с пакетами MathCad, MatLab, Excel
• Программные опции: анализ мощности, цифровая фильтрация, параметры ЭМС, анализ телекоммуникационных масок и глазковых диаграмм, интерфейс пользователя
• Приложение LabNotebook для создания отчетов и документирования результатов
• «Открытая» платформа на базе ОС WIN 10 (64 bit)
• Большой цветной емкостной сенсорный ЖКИ (39,62 см) с разрешением FullHD
