- Производитель: Rohde Schwarz
- Код товара: 12495
- Доступность: В наличии
-
785741₽
- С учетом НДС 785741₽
- Артикул: 1333.1005P99

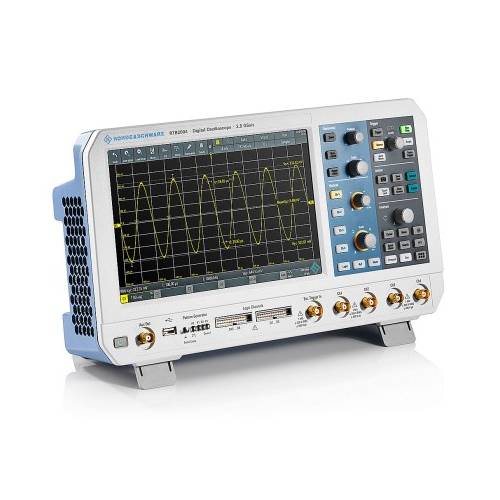

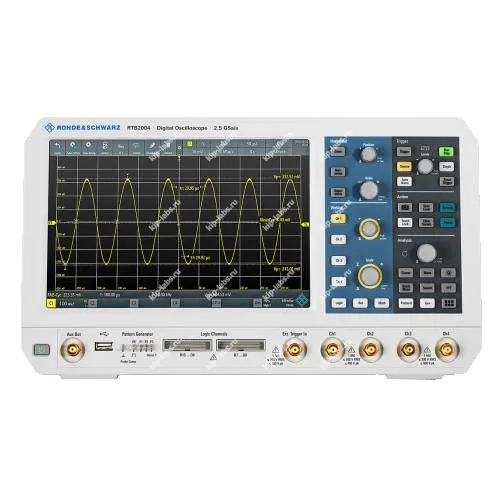

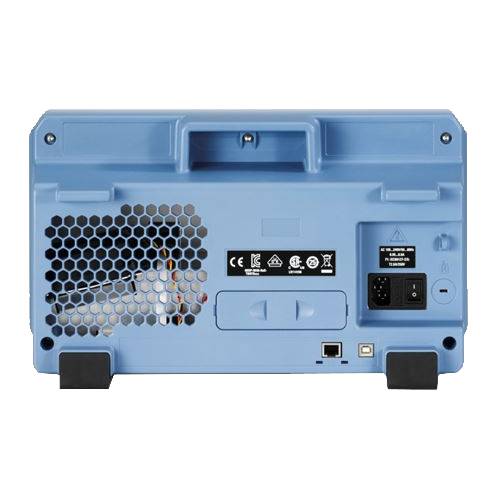

Краткое описание цифрового осциллографа Rohde & Schwarz RTB2K-COM4
Цифровой осциллограф Rohde & Schwarz RTB2K-COM4 - прибор, предназначенный для исследования амплитудных и временных параметров электрического сигнала, подаваемого на его вход. Осциллографы этой марки объединяют в себе высокую производительность и многофункциональность при компактном исполнении и малом весе. Как и модели более высокого класса, этот прибор имеет крупноразмерный дисплей высокого разрешения, совмещает кнопочное и сенсорное управление. За счет этого повышается удобство пользования и эффективность работ.
Основные особенности цифрового осциллографа Rohde & Schwarz RTB2K-COM4:
- Ширина полосы пропускания 300 МГц.
- Анализ ранее сохраненных последовательностей возможен благодаря функции архива.
- Использование аналоговых и логических входов при отладке сложных комбинированных систем в режиме MSO.
- Задание тестовых сигналов и последовательностей встроенным ARB-генератором.
- Поддержка синхронизации и декодирования по стандартным протоколам I2C/SPI, разновидностям RS232, CAN/LIN.
Данная модель имеет четыре входных канала и поставляется в комплекте с набором опций, существенно расширяющих функционал прибора. Поэтому, отпадает необходимость его модернизации при решении сложных задач.
10-битный АЦП, на базе которого сконструирован цифровой осциллограф Rohde & Schwarz RTB2K-COM4, обладает более высоким разрешением, по сравнению с АЦП на 8 разрядов. При рассмотрении сложных сигналов фиксируются все их подробности. Наличие встроенного вольтметра TRMS и частотомера, логических анализаторов, 13 видов курсорных измерений повышают информативность и эффективность анализа данных. За счет этого минимизируется трудоемкость диагностики и отладки сложных систем.
Для использования в целях обучения цифровой осциллограф Rohde & Schwarz RTB2K-COM4 оснащен рядом специальных функций. При формировании отчетов, осциллограммы прямо на дисплее можно снабжать комментариями, сохраняя снимок с экрана нажатием одной кнопки. Через веб-интерфейс, при использовании LAN подключения, изображение с экрана прибора транслируется на компьютеры в учебном классе. Наличие USB порта обеспечивает простую интеграцию осциллографа в состав измерительных систем с дистанционным управлением.
В комплект поставки RTB2K-COM4 входят пассивные одноконтактные пробники для решения наиболее популярных измерительных задач. В зависимости от разновидности тестируемых устройств и их характеристик вы можете подобрать для работы другие виды пробников – активные дифференциальные, токовые, пассивные высоковольтные, несимметричного типа.
Купить цифровой осциллограф Rohde & Schwarz RTB2K-COM4 и аксессуары к нему, а также получить исчерпывающую консультацию специалистов по особенностям использования данной модели вы можете в непосредственно нашем магазине, на сайте, задав вопрос консультанту в режиме он-лайн или оставив запрос с использованием формы обратной связи, или по телефону.
Технические характеристики осциллографа Rohde & Schwarz RTB2K-COM4
Параметр | Значения |
---|---|
Входные каналы | 4 осциллографических |
16 логических (опция RTB-B1) | |
Полосы пропускания для аналоговых каналов | 70 МГц RTB2002 |
100 МГц RTB2002-B221 | |
200 МГц RTB2002-B222 | |
300 МГц RTB2002-B223 | |
Максимальная входная частота для логических каналов | 300 МГц |
Время нарастания переходной характеристики (расчетное) | <5 нс стандартно |
<3,5 нс с опцией RTB-B221 | |
<1,75 нс с опцией RTB-B222 | |
<1,15 нс с опцией RTB-B223 | |
Диапазон значений коэффициента отклонения по вертикали | от 1 мВ/дел до 5 В/дел |
Импеданс | аналоговые каналы 1 МΩ+/-2%, 9 пФ +/-2 пФ |
логические каналы 10 кΩ+/-2%, ~4 пФ | |
Максимальное входное напряжение | аналоговые каналы: 300 В (СКЗ), макс. 400 В (ПИК) |
логические каналы: +/- 40 В (ПИК) | |
Система горизонтального отклонения | |
Диапазон временной развертки | от 1 нс/дел до 500 с/дел |
Погрешность временной развертки | 2,5x10-6 |
Система сбора данных | |
Частота дискретизации | 1,25 ГВыб/с |
аналоговые каналы | 2,5 ГВыб/с с чередованием |
Частота дискретизации | 1,25 ГВыб/с |
логические каналы | |
Глубина памяти | 10 млн. точек |
20 млн. точек с чередованием | |
160 млн. точек сегментированной памяти (c опц. R&S®RTB-K15) | |
Вертикальное разрешение | 10 бит (16 бит в режиме high-resolution) |
Скорость обновления | до 50’000 осциллограмм/с |
Система синхронизации | |
Источники синхронизации | входы аналоговых каналов, |
входы логических каналов (опционально) | |
Режимы запуска | автоматический, ждущий, однократный |
Виды запуска | Стандартно: edge, width, video (PAL, NTSC, SECAM, PAL-M, SDTV 576i, HDTV 720p, HDTV 1080i, HDTV 1080p), pattern, serial bus, timeout, line |
Опционально: I2C, SPI, UART/RS-232/RS-422/RS-485, CAN/LIN | |
Анализ осциллограмм | |
Автоматические измерения | до 31 измерений, разбитых по категориям амплитуда/ время/ частота/ мощность |
Курсорные измерения | Амплитудные и временные |
Математическая обработка | сложение, вычитание, умножение, деление, БПФ |
Тестирование по маске | тестирование по критерию годен/не годен; |
Дополнительные возможности | |
Генератор сигналов произвольной формы (R&S RTB-B6) | Разрешение 14 бит, дискретизация 250 млн.выборок/с |
Синус: 0.1 Гц – 25 МГц | |
Импульс/прямоугольный: 0.1 Гц – 10 МГц | |
пилообразный/треугольный: 0.1 Гц – 1 МГц | |
Шум: макс. 25 МГц | |
Произвольная форма: макс. 10 млн. выборок/с, 16 тыс. точек | |
Генератор тстовых последовательностей | 4 бит |
I2C, SPI, UART and CAN/LIN | |
Цифровой вольтметр (DVM) | Источник: аналоговые каналы; |
Разрешение: 3 разряда; | |
Измерение напряжения: DC, , AC+DCскз и ACскз | |
Частотомер | Измерения: частота, период |
Разрешение: 6 разрядов; | |
Дисплей | |
Тип | Емкостной цветной сенсорный, диагональю 10.1 дюймов |
Разрешение | 1280х800 пикселей (WXGA) |
Общие характеристики | |
Интерфейсы | USB host, USB device, LAN |
Габаритные размеры (Ш×В×Г), мм | 390×220×152 |
Масса | 2,5 кг |
Комплектация осциллографа Rohde & Schwarz RTB2K-COM4
- Цифровой четырехканальный осциллограф Rohde & Schwarz RTB2004, R&S®RTB-B243 300 MHZ OPTION, RTB2004, R&S®RTB-B1 MIXED-SIGNAL MAX. 300MHZ, R&S®RTB-B6 ARB GENERATOR, R&S®RTB-K1 I2C/SPI TRIGGER&DECODE, R&S®RTB-K2 UART/RS232 TRIGGER&DECODE, R&S®RTB-K3 CAN/LIN TRIGGER&DECODE, R&S®RTB-K15 HISTORY & SEGMENT MEMORY.
Характеристики | |
Внесен в госреестр СИ | Нет |
Документы и сертификаты | |
Производитель | RohdeSchwarz |
Страна производитель | Германия |
Гарантия (мес.) | 36 |
