- Артикул: MSO-72074EA

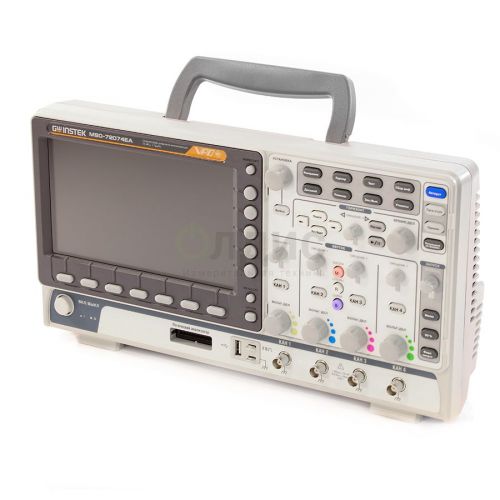

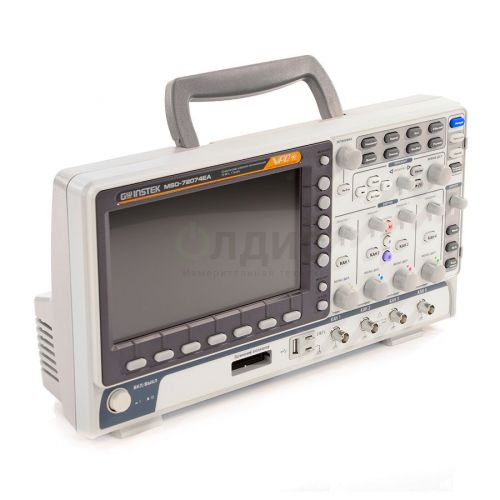

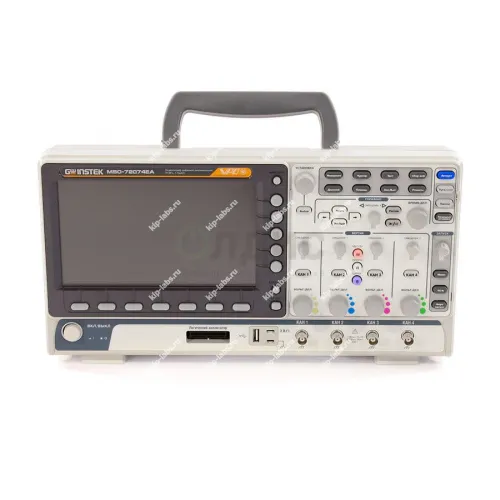

Описание осциллографа смешанных сигналов MSO-72074EA:
Серия цифровых осциллографов смешанных сигналов MSO-72000 состоит из 12 моделей и представляет собой модельный ряд 2-х и 4-х канальных осциллографов смешанных сигналов с полосой до 200 МГц, которые разработаны на базе высокопроизводительного программного обеспечения и аппаратных возможностей платформы GDS-72000E. Приборы характеризуются отличной функциональностью и широкими измерительными ресурсами, включая один из самых высоких в сегменте показателей скорости обновления экрана - 120.000 осциллограмм/с. Модели имеют большой объем внутренней памяти - 10М на канал, позволяющий извлечь полезный сигнал и полностью проанализировать его.

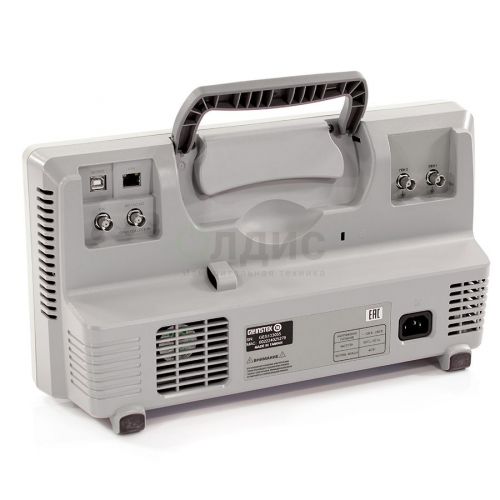

Серия включает две линейки MSO-72000E и MSO-72000EA. MSO-72000E имеет встроенный 16-канальный логический анализатор, а более продвинутая линейка MSO-72000EA в дополнение к этому оснащена ещё и встроенным генератором сигналов произвольной формы с диапазоном частот до 25 МГц, выходы которого расположены на задней панели.
Отличительные особенности:
- Количество каналов 2, 4
- Полоса пропускания 70, 100 и 200 МГц
- Максимальная частота дискретизации: 1 ГГц
- Максимальный объем памяти 10 МБ
- Логический анализатор Edge, Pattern, Pulse Width, Serial bus (I2C, SPI, UART(RS232/422/485), CAN, LIN, Parallel Bus
- Формирование сигналов СПФ (модели MSO-72хххEA)2 канала, частота до 25 МГц, ЦАП 14 бит
- Технология VPO: визуализация сигнала в режиме аналогового осциллографа (скорость обновления экрана 120.000 осц./с)
- Сбор данных: выборка, пиковый детектор, усреднение, интер. Sin X/x
- Режим сегментированной памяти (до 29,000 сегментов)
- Режим «Поисковая машина» для поиска событий по заданным условиям
- 28 видов автоматических измерений параметров, курсорные измерения
- Режим автоизмерения временных задержек (8 параметров)
- Функция автоустановки параметров развертки, запуска
- Функции математики: +, -, х, ?, встроенный редактор формул.
- Частотный анализ (БПФ): на участке 1 МБ (БПФ с.к.з./ БПФ дБ)
- Цифровой фильтр (ВЧ/НЧ) с ручной регулировкой
- Режимы растяжки окна, самописец и XY
- Внутренняя память: 24 осциллограммы, 20 профилей настроек
- Регистратор данных до 100 часов, интервал регистрации от 2 с.
- Интерфейсы: USB 2.0 для управления и сохранения данных, LAN
- Цветной WVGA TFT-дисплей (20 см)
- Вывод данных на печать (поддержка PictBrige)
Области применения осциллографа MSO-72074EA
- Учебные заведения, лаборатории
- Образовательные курсы
- Общепромышленные испытания и тестирование
- Сервис и ремонт
- Анализ встроенной схемотехники (Embedded system)
- Автомобильная электроника
- Электронный дизайн (продукция ЭВТ, телекоммуникация, связь)
Технические характеристики осциллографа MSO-72074EA
| Характеристика | Параметр | Значения |
|---|---|---|
| Канал вертикального | Число каналов | 4 |
| отклонения | Полоса пропускания (-3 дБ) | 0…70 МГц |
| Огранич. полосы пропуск. | 20 МГц | |
| Коэф. отклонения (Коткл.) | 1 мВ/дел…10 В/дел | |
| Погрешность установки Коткл. | ± 3 % | |
| Время нарастания | ≤ 5 нс | |
| Входной импеданс | 1 МОм (± 2 %) / 16 пФ | |
| Макс. входное напряжение | 300 В (DC+AС пик), Кат I | |
| Математика | +, -, х; ?, встроенный редактор формул, БПФ на участке 1 МБ (дБ или мВ с.к.з) | |
| Канал горизонтального отклонения | Коэф. развертки (Кразв.) | 1 нс/дел…100 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел |
| Погрешность установки Кразв. | ± 0,005 % | |
| Режимы работы | Основной, задержанный (4 нс…10 с), ZOOM окна, самописец, X-Y | |
| синхронизация | Источники синхросигнала | любой из каналов, внеш. (Ext только 2 кан. мод.), сеть |
| Режимы запуска развертки | Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), пред- (10 дел.) и послезапуск (2,000,000 дел), по фронту, рант, по длительности импульса (10 нс…10 с), по событию (1…65535), попеременно (ALT); по шине; по скорости нарастания и спада. | |
| Связь входа синхронизации | ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC | |
| Чувствительность синхр. | 1 дел | |
| Аналого-цифровое преобразование | Разрешение по вертикали | 8 бит |
| Частота дискретизации | 2 кан. модель: 1 ГГц/канал 4 кан. модель: 2 канала – 1 ГГц/канал, 3 и 4 канала – 500 МГц/канал | |
| Интерполяция | SinX/x | |
| Длина записи (макс.) | 10 МБ/ на кан | |
| Режимы работы | Выборка, пик. детектор (> 2 нс); усреднение, накопление, однократн. | |
| Курсорные измерения | Функции | DU; DT; 1/DT |
| Автоматические измерения | Функции по вертикали | Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе |
| Функции по горизонтали | f; T; t нарастания; t среза; +t; -t; коэф. заполнения (%), фаза | |
| Измерение задержки | FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF | |
| Логический анализатор | Максимальная вх. частота | 200 МГц |
| Частота дискредитации | 1 ГГц/ на кан | |
| Число каналов | 16 (D0-D15) | |
| Длина памяти (макс.) | 10 МБ/ на кан | |
| Общий объем | 2 ГБ | |
| Синхронизация | по фронту, по последовательности (Pattern), по длит. импульса Последов. шины (I2C, SPI, UART(RS232/ 422/ 485), паралл. шины CAN/ LIN | |
| Порог срабатывания | TTL, CMOS (5В, 3.3В, 2.5В), ECL, PECL, 0V + опред. пользователем | |
| Генератор сигналов произвольной формы ( MSO-72хххEA) | Максимальная частота | 25 МГц |
| Частота дискретизации | 200 МГц | |
| Разрешение ЦАП | 14 бит | |
| Число каналов | 2 | |
| Формы сигнала | синус, прямоугольник, импульс/Pulse, пила, пост. смещ./DC, шум, Sinc, Гаусса, Лоренца, экспоненциальное нарастание/ спад, полусинус/ Haversine, кардио ритм/ Cardiac | |
| Амплитуда | 20 мВ … 5 В п-п | |
| Дополнительные возможности | Интерфейс | USB, LAN |
| Автоустановка | В/дел, с/дел, параметры синхросигнала | |
| Технология VPO | Захват и отображение редких сигналов и глитчей в режиме аналогового осциллографа. Скорость обновления экрана до 120.000 осц./ с. | |
| Режим X-Y | Х – кан 1, 3; Y – кан 2, 4; разность фаз < 3° до 100 кГц | |
| Внутренняя память | Запись/считывание: 24 осциллограммы; 20 профилей | |
| Общие данные | ЖК-дисплей | Цветной (TFT) WVGA, диагональ 20 см, 8 ? 10 дел (разреш. 800 х 480) |
| Напряжение питания | 100…240 В, 48…63 Гц (автовыбор) | |
| Габариты, масс | 384 х 208 х 127 мм, 2,8 кг | |
| Комплект поставки | Шнур питания (1), осц. делитель 1:1/1:10 (2/4 по числу каналов), GTL-16E (16-кан лог. пробник), соед. кабель GTL-110 (2, BNC-BNC, для мод. MSO-72хххEA), РЭ (1) |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 68026-17 |
| Производитель | GWInstek |
| Страна производитель | Китай |
| Гарантия (мес.) | 36 |
