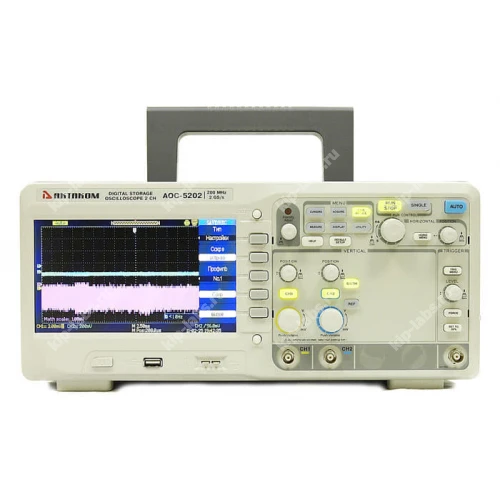

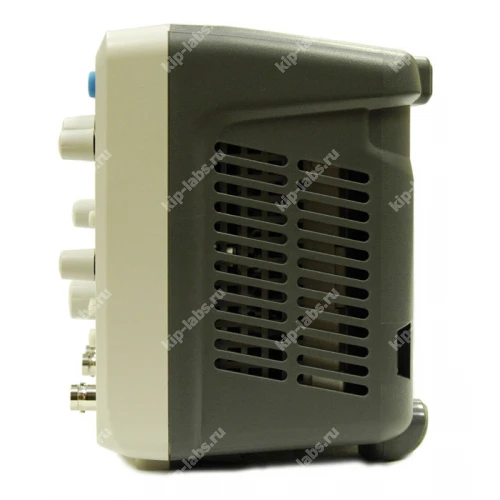

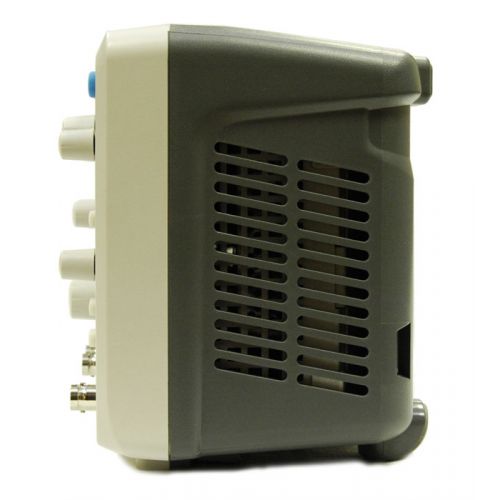

Осциллограф цифровой запоминающий АОС-5202

Кратко о модели: Осциллограф цифровой запоминающий АОС-5202

АОС-5202 представляет собой запоминающий цифровой осциллограф, рассчитанный на регистрацию и последующий анализ электрических сигналов в лабораторных помещениях и на производстве; при этом он способен фиксировать как единичные, так и периодические события. Аппарат разработан компанией Актаком, и фирменные решения производителя учитываются в перечне функциональных возможностей и опций.

Модель входит в группу осциллографы, предназначенных для исследования временных и амплитудных параметров сигналов; функциональные возможности реализованы через набор рабочих режимов, что позволяет выбрать оптимальный метод съёма данных для конкретной задачи.

Ключевые особенности

Ниже представлен перечень конструктивных и эксплуатационных характеристик, которые целесообразно учитывать при подборе прибора, при этом основной упор сделан на средства записи и аналитической обработки сигналов.

• цифровой запоминающий режим для фиксации коротких и редких событий;
• несколько режимов триггирования для выделения интересующих фрагментов сигнала;
• инструменты визуализации сигналов и базовый набор функций анализа;
• совместимость с различными типами пробников и аксессуаров;
• удобная навигация по сохранённым записям и результатам измерений.

Где применяется

АОС-5202 используют при диагностике электронных плат, в процессе наладки аппаратуры и в лабораторных исследованиях; при этом прибор удобен для оценки переходных процессов и работы с неустойчивыми сигналами. Для выполнения рутинных проверок обычно достаточен стандартный набор функций, а при решении специализированных задач применяются дополнительные пробники и аксессуары.

В отдельных случаях при выборе прибора обращают внимание на дискретность отображения и возможности самокалибровки; такие параметры рассматриваются уже на стадии подбора оборудования, и уместность их наличия зависит от требований конкретных измерений.

Дополнительная комплектация:

• миниклипса пружинная АСА-2554

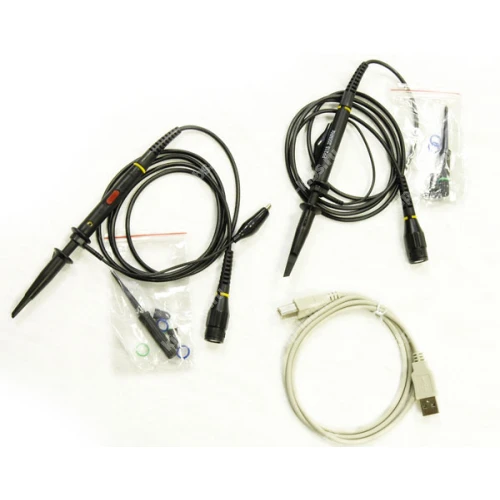

• пробники осциллографические пассивные: HP-9100, HP-9101R, HP-9150,HP-9151R, HP-9250, HP-9251R, HP-9258, HP-9258R, HP-6350, HP-6351R, P6501R
• пробники осциллографические дифференциальные: DP-20K, DP-25, DP-30HS,DP-40LV, DP-50, DP-100, DP-16K, DP-22Kpro, DP-150pro
• пробники осциллографические токовые: PA-622, PA-655, PA-677,PA-699
• пробники осциллографические высоковольтные: АСА-6039, HVP-15HF, HVP-28HF, HVP-08

Техническое описание запоминающего цифрового осциллографа АОС-5202:

Запоминающие цифровые осциллографы серии АОС предназначены для исследования формы электрических сигналов посредством визуализации на жидкокристаллическом дисплее и измерения их амплитудных и временных характеристик; принцип работы основан на аналого‑цифровом преобразовании входного сигнала с заданной частотой дискретизации и сохранении цифровых данных в запоминающем устройстве для дальнейшей цифровой обработки. Приборы выполнены в корпусе моноблока со съёмным сетевым шнуром питания, а на передней панели расположены органы управления горизонтальной и вертикальной развертками, синхронизацией и режимами отображения, входные разъёмы каналов и внешней синхронизации; также присутствуют выход встроенного калибратора и разъём USB для подключения внешних запоминающих носителей или принтера.

Программное обеспечение осциллографов обеспечивает управление рабочими режимами, обработку цифровых данных, их представление на экране и передачу по интерфейсам связи; при этом ПО выполняет курсорные и автоматические измерения, допусковый контроль, математические операции (+, -, ·, /) и быстрое преобразование Фурье. Контроль целостности программы производится автоматически при каждом запуске: после проверки контрольной суммы на дисплей выводятся идентификационное наименование и версия ПО, а уровень защиты от изменений соответствует МИ 3286-2010 – С.

Особенности устройства:

• автоматические измерения: 32 типа.
  14 по напряжению: Vpp, Vmax, Vmin, Vamp, Vtop, Vbase, Vavg, Mean, Crms, Vrms, ROVShoot, FOVShoot, RPREShoot, FPREShoot;
  18 во временной и частотной областях: Rise time, Fall time, Freq, Period, +Wid, -Wid, +Dut, -Dut, Bwid, Phase, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF;
• курсорные измерения: ручные. слежение. авто
• хранение: 20 осциллограмм, 20 установок, 2 опорных маски
• ограничение полосы: 20 МГц
• функция усреднения (4..256)
• пиковый детектор
• автоматический покадровый регистратор: 2500 кадров
• цифровые фильтры: НЧ, ВЧ, полосовой, режективный
• интерполяция: Sin(x)/x, линейная
• математические операции: сложение, вычитание, умножение, деление
• инверсия сигнала
• быстрое преобразование Фурье (Rectangle, Blackman, Hanning, Hamming). БПФ 1024 точки.
• режим растяжки
• режим X-Y
• самописец: 100 мс/дел...50 с/дел
• встроенный 6-разрядный частотомер
• режим послесвечения
• тестирование в пределах ("годен-негоден"). Модуль Pass/Fail встроенный!!!
• форматы сохранения: осциллограмма (DAV), данные (CSV), изображение (BMP), настройки (SET)
• сохранение на USB-устройство
• РУССКОЯЗЫЧНОЕ МЕНЮ!!!

Технические характеристики:

Органы управления осциллографов АОС-5ххх:

1. Кнопка включения и отключения меню
2. Индикатор активности регулятора ввода данных
3. Регулятор ввода данных
4. Кнопка AUTO. Автоматически включает и настраивает активный канал
5. Зона кнопок вызова MENU: Кнопка UTILITY активирует различные сервисные функций. Кнопка MEASURE запускает режим автоизмерений. Кнопка ACQUIRE активирует режимы получения данных осциллографом. Кнопка SAVE/RECALL служит для сохранения и загрузки профилей настроек и осциллограмм. Кнопка CURSORS предназначена для включения режима курсорных измерений. Кнопка DISPLAY используется для изменения настроек экрана
6. Кнопка вызова заводских настроек
7. Зона кнопок управления RUN control: Кнопка RUN/STOP осуществляет поиск условий запуска, запуск и прекращение регистрации данных. Кнопка SINGLE служит для однократной регистрации сигнала
8. Органы управления вертикальной системой VERTICAL▲▼. Кнопка MATH предназначена для выполнения математических операций. Кнопка REF используется для сохранения и загрузки опорного сигнала
9. Органы управления горизонтальной системой
10. Система управления запуском
11. Вход для сигнала внешнего запуска
12. Входы каналов CH1, CH2, CH3 или CH4
13. Зона функциональных кнопок для выбора различных функций и установок
14. Кнопка для распечатки и сохранения изображения
15. Кнопка входа в систему помощи (на английском языке)
16. Разъём интерфейса USB-host для подключения USB-носителя
17. ЖК-экран
18. Выход для компенсации пробников

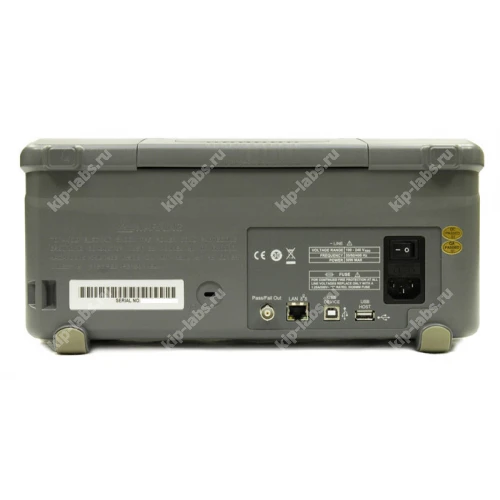

19. Выключатель питания. Служит для включения и выключения прибора
20. Разъем Pass/Fail Out для подключения внешнего управляемого устройства
21. Разъём USB-устройства для подключения осциллографа к персональному компьютеру
22. Разъем LAN для дистанционного управления
23. Разъём USB-host для подключения USB-накопителя или USB-принтера
24. Разъём для подключения кабеля питания с контактом заземления и тумблером включения питания
