MDO34 3-BW-500 Цифровой осциллограф

Назначение и принцип: MDO34 3-BW-500 Цифровой осциллограф

Устройство MDO34 3-BW-500 применяют для записи и углублённого анализа электрических сигналов в лабораторной и стендовой практике; при этом осциллограф отображает форму сигналов, контролирует временные параметры и помогает выявлять аномалии в цепях, а также может использоваться при проверке оборудования производителя Tektronix.

Приёмник выполняет цифровую конвертацию входных сигналов с выводом на экран, что позволяет проследить динамику процессов и зафиксировать единичные либо повторяющиеся события. При калибровке целесообразно регулярно сверять эталоны, а в работе приборы этой номенклатуры обычно относят к группе осциллографы.

Функциональные опции

Набор встроенных функций рассчитан на поэтапную обработку сигналов, что упрощает выполнение стандартных задач измерения и наладки.

• Многоканальный ввод с возможностью последовательной и параллельной оценки сигналов.
• Разнообразные режимы триггерования для отлова нестандартных событий.
• Инструменты временного и частотного анализа для оценки параметров сигналов.
• Средства записи и экспорта данных для последующей обработки и документирования.

Сферы использования

На практике прибор применяют при проектировании и отладке электронных схем в исследовательских лабораториях и на автоматизированных стендах; при этом он востребован инженерами-электронщиками и техниками сервисных центров.

В работе осциллограф демонстрирует эффективность при контроле сигналов в производственном контроле и в учебных лабораториях. Это ускоряет обнаружение неисправностей и подтверждение корректности схемотехнических решений.

Комплектация осциллографа MDO34 3-BW-500

• Осциллограф MDO34 3-BW-500
• Пассивный пробник 250 МГц, для моделей 100, 200 МГц - 2 шт.
• Пассивный пробник 500 МГц, для моделей 350, 500, 1000 МГц - 2 шт.
• Инструкция по безопасности
• Сумка для аксессуаров
• Кабель питания
• ПО OpenChoice
• Сертификат калибровки

Описание осциллографа MDO34 3-BW-500

Tektronix MDO34 3-BW-500 - компактный переносной осциллограф с крупным HD-дисплеем. Прибор оснащён сенсорным интерфейсом, который сокращает время освоения благодаря пошаговым подсказкам.

При включении опции встроенного анализатора спектра осциллограф проводит анализ РЧ-сигналов вплоть до 3 ГГц. При калибровке уместно учитывать наличие функций самоконтроля и возможность работы через стандартные интерфейсы передачи данных.

Области применения осциллографа MDO34 3-BW-500

• Встраиваемые системы и интернет вещей. Осциллограф MDO серии 3 поддерживает работу с сигналами широкого набора последовательных шин, за счет чего позволяет быстро обнаруживать и решать проблемы, возникающие при отладке встраиваемых систем со смешанными сигналами.
• Измерение параметров силовых цепей. Надежные и воспроизводимые измерения напряжения, тока и мощности с помощью широкого набора пробников и автоматические процедуры анализа качества питающих напряжений, коммутационных потерь, гармонических составляющих, пульсаций, модуляции и области безопасной работы.
• Обучение. Комбинированный осциллограф серии 3 объединяет возможности аналоговых, цифровых и РЧ измерений с источником сигналов в одном компактном (глубина 149 мм) приборе.
• Производственное тестирование и диагностика. Уникальный комбинированный осциллограф серии 3, объединяющий функции нескольких приборов в одном корпусе, занимает минимум места.

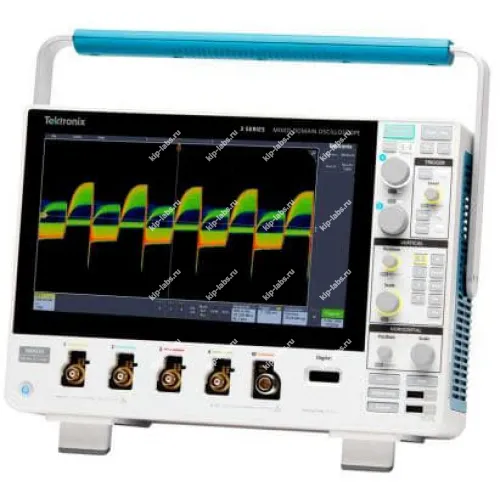

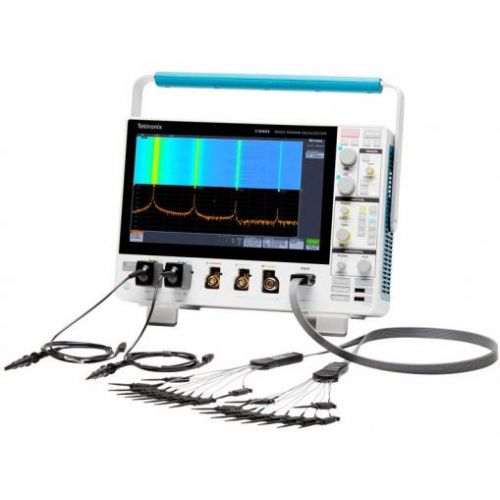

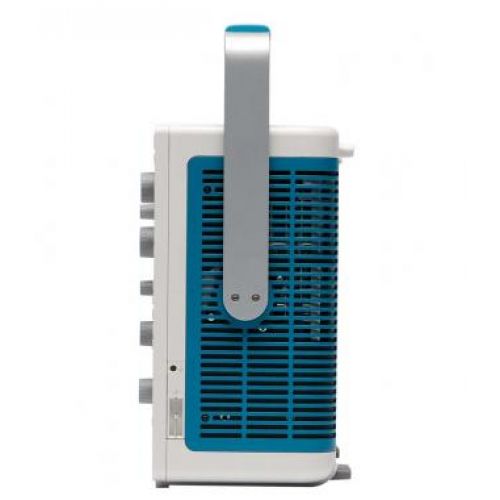

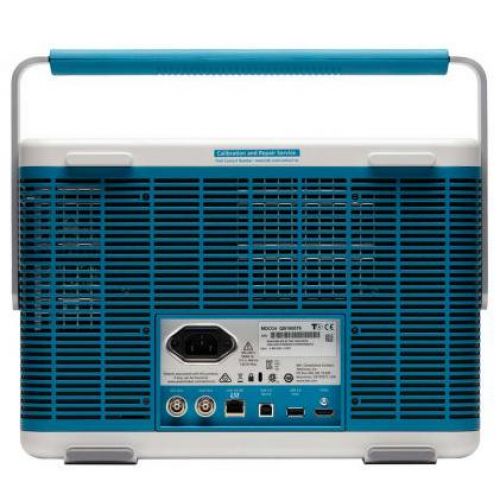

Общий вид осциллографа MDO34 3-BW-500

Теxнические xарактеристики осциллографа MDO34 3-BW-500
