- Производитель: Актаком
- Код товара: 12448
- Доступность: Предзаказ
- Оптовая цена: по запросу
-
Розничная цена:
0₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: ADS-2114T
Назначение и принцип: Осциллограф цифровой ADS-2114T
Модель ADS-2114T снята с серийного производства. Поставки новых приборов прекращены.
Для получения уточнённых данных о выпуске и доступа к сервисной документации обратитесь к производителю Актаком, что также даёт возможность сверить данный прибор с аналогичными предложениями в разделе осциллографы.
Функциональные опции
Архивные спецификации содержат подробную информацию о наборе функций устройства. На практике сопоставление этих документов помогает оценить соответствие прибора конкретным задачам; при эксплуатации обычно обращают внимание на дискретность показаний и на вопросы, связанные с самокалибровкой.
Дискретность измерений и возможность самокалибровки - уместные параметры при выборе измерительного оборудования.
- Статус модели - снята с производства, тем самым это следует учитывать при планировании закупок и резервирования запасных частей.
Сферы использования
Снятие с производства не изменяет классические области применения осциллографов; в работе прибор остаётся применим для типовых задач по анализу сигналов. При эксплуатации рекомендуется соотнести доступный функционал устройства с требованиями к измерениям и условиями испытаний.

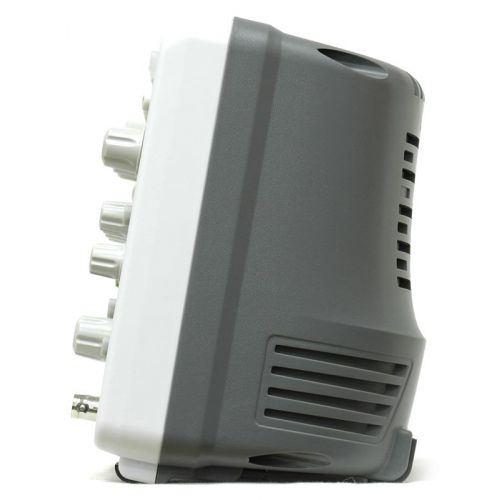

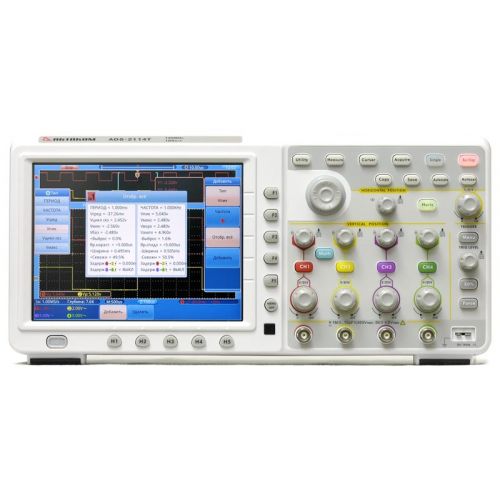

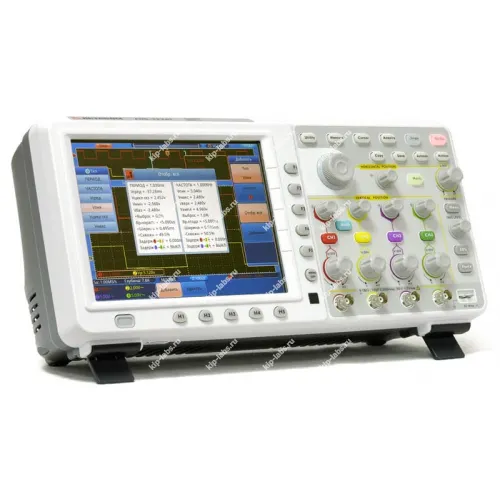

Краткое описание осциллографа ADS-2114T
Серия цифровых осциллографов АКТАКОМ ADS-2хх4T представлена как линейка четырёхканальных приборов с сенсорным экраном, разработанная для удобной визуализации сигналов. При этом устройства рассчитаны на широкий круг задач и оснащены набором функций, позволяющих проводить как базовые, так и более детализированные измерения в учебных и прикладных сценариях.
4 канала. Полоса пропускания - 100 МГц. Touchscreen дисплей. Частота дискретизации - 1 Гвыб/с. Макс. память - 7,6 М. Скорость захвата 50000 осц/сек. Входной импеданс: 1 МОм /50 Ом. Курсорные измерения. 20 автоизмерения. Матем. функции. БПФ . Интерполятор: линейный, Sin(x)/x. Усреднение. Пиковый детектор. Интерфейс: USB-host, USB-device, VGA, LAN. Дисплей: 20 см, цветной, TFT, 800 х 600. Вес: 1,5 кг. Размеры: 380 x 180 x 115 мм.
Технические характеристики:
| Параметр | Значение | ||
|---|---|---|---|
| Полоса пропускания | 200 MГц | ||
| Количество каналов | 4 | ||
| Скорость захвата осциллограмм | 50 000 осц/сек | ||
| Регистрация | Режим | Обычный, пиковый детектор,усреднение | |
| Макс. дискретизация (реальное время) | 2 Гвыб/сек | ||
| Вход | Связь по входу | открытый, закрытый, земля | |
| Входной импеданс | 1 MΩ±2% в параллель 10 пФ±5 пФ; 50 Ω±1% | ||
| Учет ослабления пробников | 1X, 10X, 100X, 1000X | ||
| Максимальное входное напряжение | 1 MΩ: 400 Вп-п (DC + AC пик-пик) 50 Ω: 5 Вп-п (DC + AC пик-пик) | ||
| Ограничение полосы пропускания | полный диапазон | ||
| Изолированность каналов | 50 Гц: 100 : 1 10 МГц: 40 : 1 | ||
| Задержка между каналами (типичное) | 150 пс | ||
| Параметры горизонтальной системы | |||
| Интерполяция | sin (x)/x | ||
| Глубина записи | 7,6 М точек | ||
| Коэффициент развертки | 2 нс/дел ~ 100 с/дел, с шагом 1~2~5 | ||
| Погрешность измерения интервалов (DC~100 МГц) | однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс) усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0.4нс) | ||
| Погрешность времени выборки и времени задержки | ±100 ppm | ||
| Параметры вертикальной системы | АЦП | 8 бит (4 канала одновременно) | |
| Вертикальное отклонение | 2 мВ/дел ~ 10 В/дел | ||
| Диапазон смещения | ±10 делений | ||
| Полоса пропускания для аналогового периодического сигнала | 100 МГц | ||
| Низкочастотный предел | ≥10 Гц ( на входе, закрытый вход, -3dB) | ||
| Время нарастания | ≤3,5 нс (типичное) | ||
| Погрешность коэф.усиления | ±3% | ||
| Погрешность коэф.усиления (усреднения) | Усреднение по 16 регистрациям: ±(3% + 0.05 дел) | ||
Измерения | Курсорные | ΔV и ΔT между курсорами | |
| Автоматические | Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA→B, DelayA→B¯, +Width, -Width, +Duty, -Duty | ||
| Математические операции | +, -, *, /, БПФ | ||
| Сохранение во внутреннюю память | 4 опорные осциллограммы | ||
| Фигуры Лиссажу (X-Y) | Диапазон | Полный | |
| Сдвиг фаз | ±3 градуса | ||
Система запуска | Тип запуска | Фронт, импульс, видео, скорость нарастания | |
| Режим | Авто, обычный, однократный | ||
| Диапазон уровня запуска | ±6 делений от центра экрана | ||
| Чувствительность уровня запуска | ±0.3 деления | ||
| Стандарт видеосигнала | NTSC, PAL и SECAM | ||
Дисплей:
| Параметр | Значение |
|---|---|
| Тип дисплея | диагональ 8” , ЖК, TFT матрица, Touchscreen |
| Разрешение дисплея | 800 (по горизонтали) × 600 (по вертикали) точек |
| Количество цветов | 65536 цветов |
Выход для компенсации пробника:
| Параметр | Значение |
|---|---|
| Выходное напряжение (типичное) | Амплитуда 5 В на нагрузке больше 1MΩ. |
| Частота (типичное) | Меандр 1 кГц |

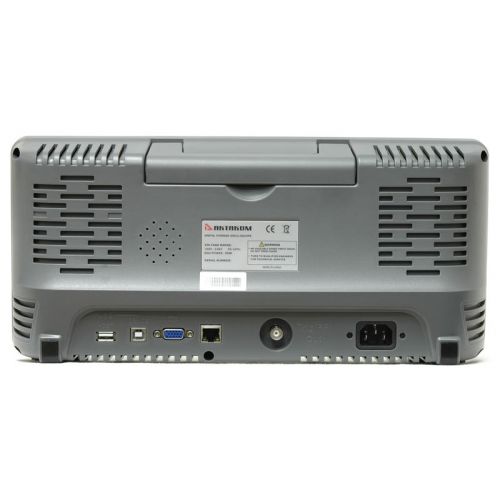

Интерфейс:
| Параметр | Значение |
|---|---|
| Для связи с ПК | USB 2.0, LAN |
| Сохранение | USB (форматы файлов *.bmp и *.bin) |
| Видеовыход | VGA |
Питание:
| Параметр | Значение |
|---|---|
| Напряжение | 100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II |
| Потребляемая мощность | <15 Вт |
| предохранитель | 2 A, T тип, 250 В |
Массо-габаритные параметры:
| Параметр | Значение |
|---|---|
| Габаритные размеры | 380 мм × 180 мм × 115 мм (Д*В*Г) |
| Вес | Около 1.5 кг |
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1. | Осциллограф ADS-2224T | 1 |
| 2. | Осциллографические щупы | 4 |
| 3. | Сетевой кабель | 1 |
| 4. | USB кабель для подключения к ПК | 1 |
| 5. | Краткая инструкция | 1 |
| 6. | Программное обеспечение Aktakom DSO-SoftT Программное обеспечение для осциллографов с сенсорным экраном | 1 |
| 7. | Руководство по эксплуатации * | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | Актаком |
| Страна производитель | Россия |
| Гарантия (мес.) | 14 |
