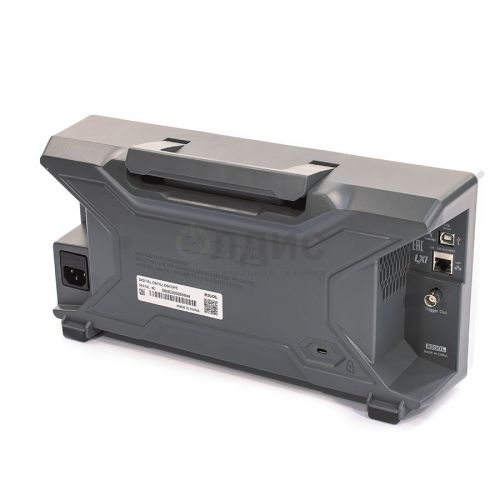

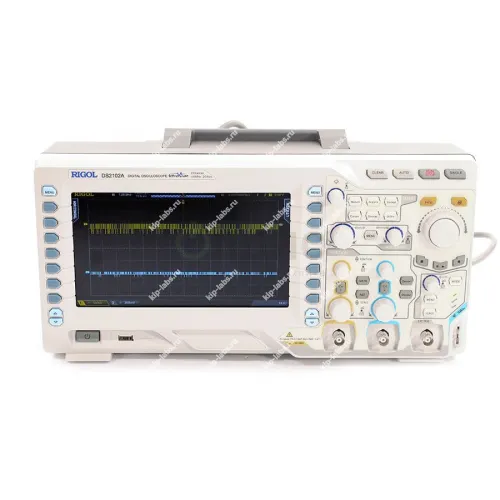

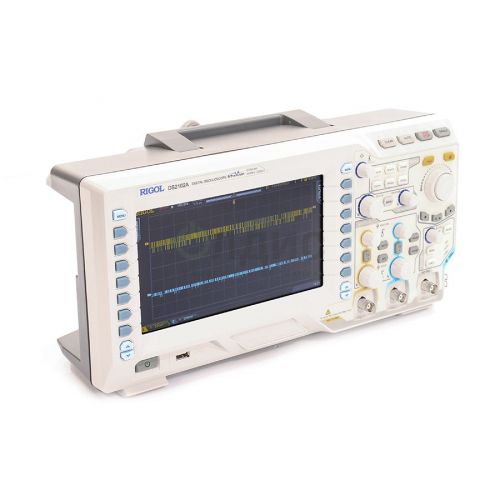

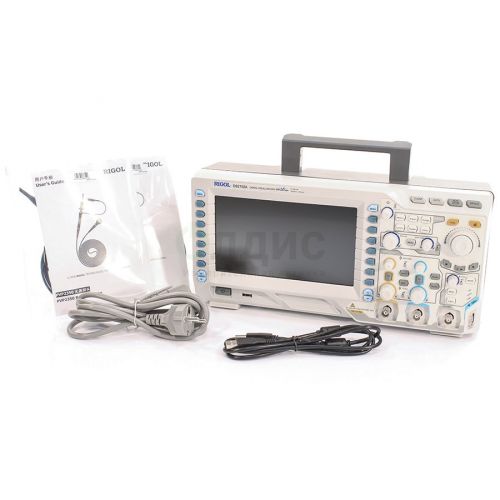

Осциллограф цифровой запоминающий RIGOL DS2102A-S

Кратко о модели: Осциллограф цифровой запоминающий RIGOL DS2102A-S

Модель RIGOL DS2102A-S - это двухканальный запоминающий осциллограф c встроенным генератором сигналов. Она представляет собой доработанную версию семейства DS2000 и получила расширенные возможности по записи и анализу.

В приборе используется фирменная технология отображения UltraVision, перенесённая из старших серий; при этом визуализация формы сигнала стала более информативной. Модель ориентирована на классические задачи производителя RIGOL и на типичные применения из области осциллографы.

Ключевые особенности

У этой модели полоса пропускания составляет 100 МГц; доступны два аналоговых входа, а максимальная частота дискретизации в режиме реального времени - 2 ГГц, что позволяет работать с разнообразными сигналами. За счёт большой глубины памяти и расширенных триггерных режимов прибор фиксирует и анализирует короткие и повторяющиеся события с высокой детализацией.

Наличие USB и LAN-интерфейсов и опция декодирования последовательных шин расширяют варианты интеграции в лабораторные и стендовые комплексы. При этом удобство эксплуатации поддерживается цветным ЖК‑дисплеем диагональю 20 см. Наличие дискретности выборки и интерфейсов типа RS-232 - нейтральная техническая деталь, влияющая на совместимость со старым оборудованием.

Где применяется

Устройство применяют в электронике и при разработке встроенных систем для отладки аналоговых и цифровых цепей, благодаря этому его используют при анализе переходных процессов и при оценке качества сигналов.

За счёт встроенного генератора сигналов и широкого набора режимов запуска осциллограф также задействуют в тестировании источников сигналов и модулей связи. Таким образом, модель подходит для учебных лабораторий, сервисных центров и промышленных испытаний. Её возможности записи и статистики измерений поддерживают длительный сбор данных и повторяемую проверку результатов.

Функциональные возможности осциллографа RIGOL DS2102A-S:

• Полоса пропускания 100 МГц;
• Максимальная частота дискретизации в режиме реального времени 2 ГГц;
• Количество каналов: 2;
• Максимальная скорость регистрации до 50 000 осциллограмм в секунду;
• Возможность записи и воспроизведения до 65 000 кадров;
• Коэффициент вертикального отклонения: 500 мкВ/дел ~ 10 В/дел (1 M?), 500 мкВ/дел ~ 1 В/дел (50 ?) Коэффициент развертки: 1 нс/дел ~ 1000 с/дел;
• Градации яркости при отображении формы сигнала: до 256;
• Глубина памяти 14M, опционально - 56М;
• вертикальное разрешение 8 бит;
• Режимы запуска: по фронту, по видеосигналу, по скорости нарастания, по длительности импульса, по кратковременной импульсной помехе (глитч), по совпадению с шаблоном, по длительности события, по последовательности событий, по данным протоколов I?C, RS232, SPI, USB, FlexRay, CAN Математические операции;
• Запуск по данным последовательной шины и декодирование (опционально) протоколов I?C, SPI, RS232, CAN и т.д.;
• Параметры встроенного генератора:
  - число каналов 2;
  - частота выходного сигнала до 25МГц, разрешение 0,1Гц;
  - стабильность частоты 50ppm (для частоты >10кГц);
  - частота дискретизации 200МГц;
  - разрешение по вертикали 14бит;
  - стандартные формы выходных сигналов: синус (0.1Гц~25МГц), прямоуг., импульсный (0.1Гц~15МГц), шумовой (25МГц), треугольный (0,1Гц~100кГц);
  - выходные сигналы произвольной формы: кардинальный синус (sin(x)/x), убывание и возрастание по экспоненциальному закону, ЭКГ, постоянный ток, функция Гаусса, гаверсинус,
