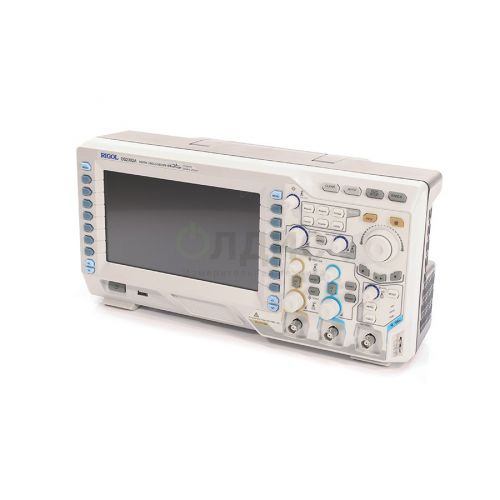

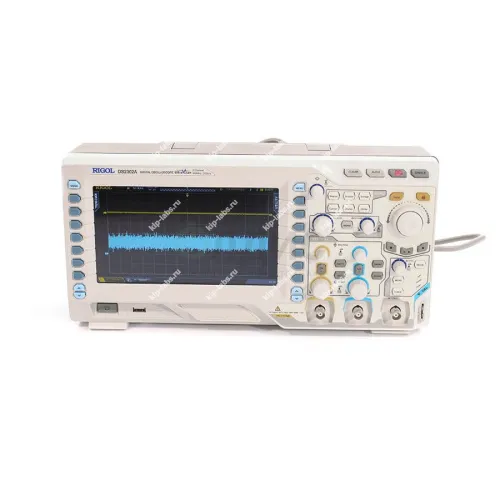

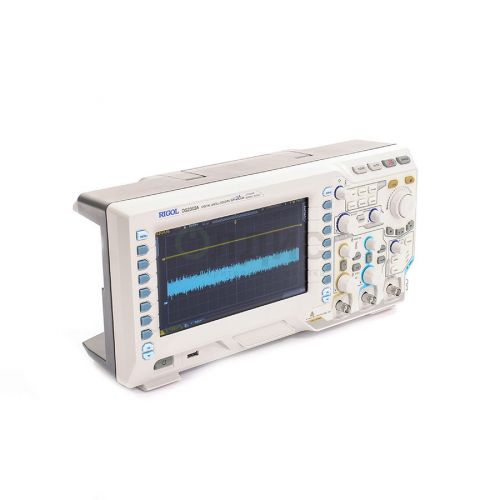

Осциллограф цифровой запоминающий RIGOL DS2302A

Назначение и принцип: Осциллограф цифровой запоминающий RIGOL DS2302A

Осциллограф цифровой запоминающий RIGOL DS2302A - двухканальный цифровой прибор серии DS2000A, применяемый для регистрации и анализа форм электрических сигналов в лабораторных и сервисных задачах. В конструкции реализована технология отображения UltraVision от RIGOL, что повышает информативность визуализируемых картин сигналов.

Модель DS2302A развивает функциональную базу семейства DS2000, перенимая часть возможностей старших серий DS4000 и DS6000; на практике это выражается в расширенном наборе режимов запуска и средствах анализа, что позволяет фиксировать редкие и кратковременные аномалии. При эксплуатации уместна дискретность измерений и возможность самоконтроля параметров, а модель органично вписывается в ряд осциллографы.

Функциональные опции

Прибор предлагает многоступенчатые режимы триггирования и широкий набор математической обработки сигналов, что позволяет выполнять детальный анализ переходных процессов и одиночных событий; на практике доступны также опции декодирования последовательных шин и автоматические измерения со статистикой. Нейтрально отмечаем уместность дискретности измерений и возможности самокалибровки в ряде тестовых сценариев.

Интерфейсы и отображение организованы с учётом удобства эксплуатации. Цветной ЖК-экран служит для визуального контроля, а набор портов облегчает обмен данными и интеграцию с лабораторными системами.

Сферы использования

При калибровке и отладке электронных устройств DS2302A применяют для проверки аналоговых и цифровых схем. В работе прибор востребован при поиске помех, оценке характеристик сигналов и используется инженерами разработки, сервисными техниками и в учебных лабораториях для последовательного анализа и демонстрации сигналов.

Функциональные возможности осциллографа RIGOL DS2302A:

• Полоса пропускания 300 МГц;
• Максимальная частота дискретизации в режиме реального времени 2 ГГц;
• Количество каналов: 2;
• Максимальная скорость регистрации до 50 000 осциллограмм в секунду;
• Возможность записи и воспроизведения до 65 000 кадров;
• Коэффициент вертикального отклонения: 500 мкВ/дел ~ 10 В/дел (1 M?), 500 мкВ/дел ~ 1 В/дел (50 ?);
• Коэффициент развертки: 1 нс/дел ~ 1000 с/дел;
• Градации яркости при отображении формы сигнала: до 256;
• Глубина памяти 14M, опционально - 56М;
• вертикальное разрешение 8 бит;
• Режимы запуска: по фронту, по видеосигналу, по скорости нарастания, по длительности импульса, по кратковременной импульсной помехе (глитч), по совпадению с шаблоном, по длительности события, по последовательности событий, по данным протоколов I?C, RS232, SPI, USB, FlexRay, CAN Математические операции;
• Запуск по данным последовательной шины и декодирование (опционально) протоколов I?C, SPI, RS232, CAN и т.д.;
• Широкие возможности автоматических измерений со статистикой;
• Инновационная технология от Rigol - UltraVision;
• Дисплей: цветной, ЖК, диагональ 20 см, 800х480;

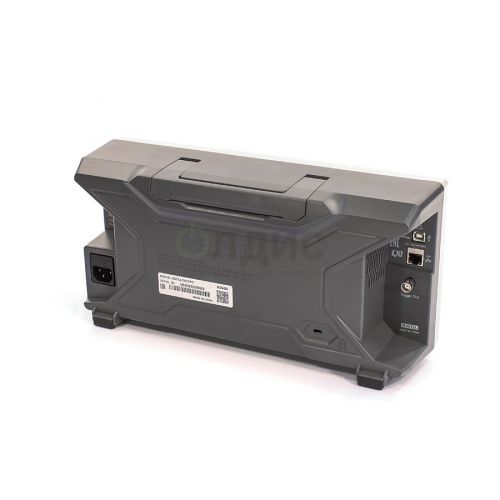

• Интерфейсы: USB device, USB host, LAN (поддержка LXI класс С), Pass/Fail output (изолированный), PictBridge;
• Габариты DS2302A: 361х180х130 (мм);
• Вес 3,9 кг;
• Ввключены в Госреестр СИ, регистрационный № 54989-13;
• Гарантия 3 года;

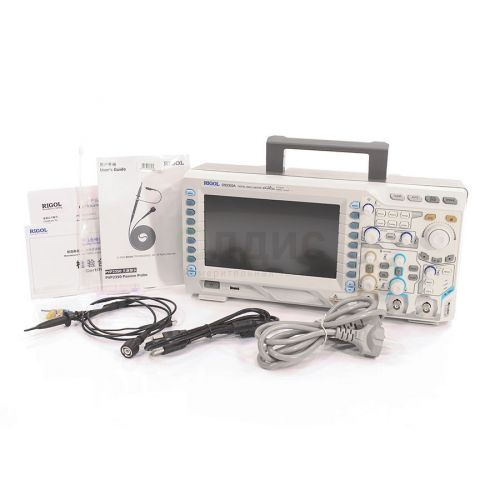

Комплект поставки осциллографа RIGOL DS2302A:

1. Осциллограф цифровой двухканальный запоминающий RIGOL DS2302A среднего ценового класса
2. Осциллографические щупы – 2 шт.
3. Сетевой кабель
4. USB кабель для подключения к ПК
5. Краткое руководство по эксплуатации
6. CD диск с руководством по эксплуатации и программным обеспечением

Дополнительные опции, пробники, переходники для RIGOL DS2302A:

1. Комплект для монтажа в стойку RM-DS2000A
2. Адаптер USB-GPIB
3. Пассивный пробник RP2200
4. Пассивный пробник RP3300A
5. Высоковольтный пробник RP1300H
6. Высоковольтный пробник RP1050H
7. Токовый пробник RP1001C
8. Токовый пробник RP1002C
9. Токовый пробник RP1003C
10. Токовый пробник RP1004C
11. Токовый пробник RP1005C
12. Блок питания для токовых пробников RP1000P
13. Дифференциальный высоковольтный пробник RP1025D
14. Дифференциальный высоковольтный пробник RP1050D
15. Дифференциальный высоковольтный пробник RP1100D
16. Адаптер 50 Ом RT50J
17. Опция расширения памяти до 56 М (1 канал) / 28 М (2 канала) MEM-DS2000A
18. Опция расширенного запуска AT-DS200A
19. Опция декодирования сигналов последовательных шин I2C, RS232, SPI SD-DS2000A
20. Опция анализа (запуск + декодирование) сигналов CAN шин CAN-DS2000A.
