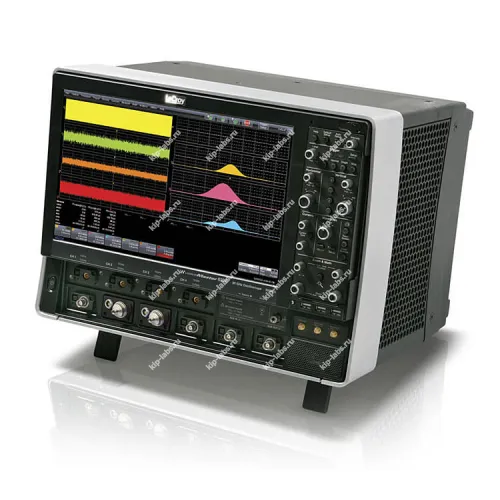

Осциллограф цифровой запоминающий SDA 825Zi-B-R

Назначение и принцип: Осциллограф цифровой запоминающий SDA 825Zi-B-R

Устройство SDA 825Zi-B-R используется для цифровой регистрации электрических сигналов и их последующего анализа; при этом осциллограф последовательно записывает формы сигналов и обрабатывает их в целях диагностики или научных исследований.

Производит эту модель Teledyne LeCroy. При эксплуатации прибор востребован в задачах, где требуется подробное исследование временных и амплитудных характеристик, и для сопоставления возможностей можно обратиться к списку осциллографы.

Аналоговая входная форма преобразуется в цифровые выборки и сохраняется в память, после чего к данным применяются алгоритмы выборки и временной корреляции, что позволяет экспортировать результаты для дальнейшей внешней обработки.

Функциональные опции

В стандартном наборе предусмотрены многоканальный захват, гибкая система триггеров и набор математических операций для постобработки, что позволяет адаптировать процедуры измерений под различные сценарии применения.

Также реализованы режимы длительной записи и сегментированного захвата для изучения редко возникающих событий.

Сферы использования

При эксплуатации SDA 825Zi-B-R его применяют в научно-исследовательских лабораториях, на стендах разработчиков электроники и в сервисной диагностике. На практике уместна дискретность представления данных и возможность регулярной самокалибровки.

Преимущества

При выборе SDA 825Zi-B-R отмечают обширный набор инструментов для анализа сигналов и удобство интеграции в тестовую сеть, что сокращает время локализации неисправностей.

Интерфейсы экспорта и совместимость с прикладным ПО обеспечивают гибкость при дальнейшей обработке результатов.

Применение

В работе прибор подключают к исследуемой схеме через соответствующие пробники, настраивают временную шкалу и уровни триггера. После этого выполняют захват форм и их подробный анализ с визуализацией и экспортом данных.

• Полосы пропускания: 4 ГГц, 6 ГГц, 8 ГГц, 13 ГГц, 16 ГГц, 20 ГГц, 25 ГГц, 30 ГГц
• Количество каналов: 4
• Макс. частота дискретизации: 80 ГГц
• Макс. объем памяти: 512 МБ
• Входные сопротивления: 50 Ом и 1 МОм
• Технология X-Stream II – скорость измерений до 750000 в секунду
• Режим запуска TriggerScan для аппаратного поиска редко повторяющихся аномалий по параллельным условиям запуска
• Скорость передачи данных на внешний компьютер 325 Мб/сек (опция LSIB)
• Режимы WaveStream (скорость обновления дисплея 2500 осциллограмм/сек) и WaveScan (программный поиск аномалий)
• Расширенная математика, автоизмерения, статистика, тренды
• Поддержка анализа низко- и высокоскоростных (опция) потоков последовательных данных
• Цветной сенсорный ЖКИ (39 см), поддержка второго внешнего сенсорного монитора для расширения рабочего стола
• Поддержка пробников всех типов: пассивных, активных, дифференциальных, высоковольтных, токовых, логических
