- Производитель: Hantek
- Код товара: 12413
- Доступность: В наличии (Срок отгрузки: 20-30 дней)
- Оптовая цена: по запросу
-
Розничная цена:
38 070₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: DSO5102B

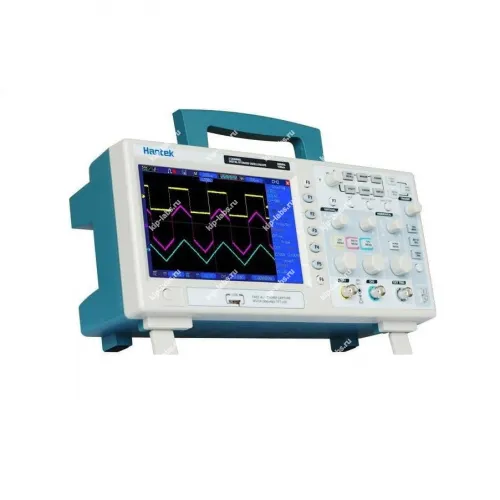

Назначение и принцип: Hantek DSO5102B настольный осциллограф
Hantek DSO5102B предназначен для визуального контроля и анализа электрических сигналов на рабочих местах и в лабораториях, при этом конструкция акцентирована на удобстве управления благодаря выделенным клавишам для каждого канала, установки времени, триггера и встроенного мультиметра.
Прибор оснащён 7‑дюймовым экраном с разрешением 800*480 и имеет USB 2.0 с поддержкой USB host, что облегчает интеграцию с персональным компьютером. В работе это выражается в высокой скорости обновления дисплея - 2500 кадров - и в возможности достигать частоты дискретизации 1ГГц, а в эквивалентном режиме - 25ГГц.
На практике удобна отдельная база времени для ALT‑триггера и широкий набор режимов срабатывания, что позволяет одновременно наблюдать сигналы с разными частотами и применять видео‑триггер. При калибровке и дальнейшем обслуживании полезно учитывать возможности записи и сохранения форм каналов для последующего анализа.
Функциональные опции
- Корпус со строгой промышленной компоновкой и фронтальной панелью, где выведены отдельные клавиши для каждого канала, регулировки времени, управления триггером и работы мультиметра.
- 7‑дюймовый дисплей с разрешением 800*480 обеспечивает информативную картинку сигнала.
- Интерфейс USB 2.0 с поддержкой USB host позволяет подключать и управлять устройством с ПК.
- Высокая скорость обновления экрана - 2500 кадров в секунду - для стабильного отображения переходных процессов.
- Частоты дискретизации: 1ГГц в реальном режиме и 25ГГц в эквивалентном режиме для анализа быстрых сигналов.
- Набор математических операций и анализ: FFT, +, -, *, /, режим X‑Y, 23 типа автоматических измерений и проверка по шаблону.
- Разнообразные режимы триггера, включая выделенную базу времени для ALT, поддержка наблюдения двух сигналов с разной частотой и видео‑триггер.
- Возможность записи и сохранения наблюдаемых сигналов для последующей обработки и документирования.
Сферы использования
В работе осциллограф применяется при отладке и диагностике электронных плат, при этом полезен инженерам в сервисных и монтажных подразделениях. В лабораторных исследованиях и при испытаниях устройство используют для проверки временных характеристик и спектрального анализа.
При эксплуатации в обучении прибор служит наглядным инструментом для демонстрации параметров сигналов. На практике дискретность данных и режимы записи оказываются важными при сравнении результатов.
Комплект поставки DSO-5102B:
- Цифровой осциллограф Hantek DSO-5102B (1 шт)
- Кабель питания (1 шт)
- Кабель USB (1 шт)
- Щупы (2 шт)
Технические характеристики Hantek DSO-5102B:
| Параметр | Значение |
|---|---|
| Каналов | 2 |
| Аналоговая полоса пропускания | 100 МГц |
| Время нарастания (Rise Time) | 3.5 нс |
| Входной импеданс | 1M |
| Входная чувствительность | 2мВ/деление до 5В/деление |
| Связь на входе | AC, DC and GND |
| Вертикальное разрешение | 8 бит |
| Максимальное входное напряжение | AC: 600V, DC: 800V |
| Дискретизация реального времени | 1 ГГц при 1 канале, 0.5ГГц в 2-х канальном режиме. |
| Эквивалентная дискретизация | 25 ГГц |
| Диапазоны времени | 4 нс/деление до 40 с/деление |
| Память | 1М замеров при одном канале, 512К замеров в двуканальном режиме |
| Точность временной задерджкм | 50ppm |
| Точность усиления по DC | +/- 4% для диапазона 5mV/div to 2mV/div +/- 3% для диапазона 5V/div to 10mV/div |
| Режимы триггера | Фронт, Пульс, Альтернативный, Видео (NTSC,PAL,SECAM) |
| Параметры | Время задержки: 100нс-10с Чувствительность триггера (по фронту): DC: CH1/CH2 (типично) 1div от DC дло 10MHz; 1.5div от 10MHz EXT(типично) 200мВ от DC до 40MHz EXT/5(типично) 1В от DC до 40MHz AC: Ослабляет сигналы ниже 10Hz HF Reject: ослабляет сигнал выше 80kHz LF Reject: ослабляет сигнал ниже 150kHz Noise Reject: уменьшает чувствительность триггера Дапазон уровня триггера CH1,CH2: +-8 делений от центра экрана EXT: ±-1.2В EXT/5: ±-6В Точность уровня триггера типично (для сигнала в фронтом около 20нс) CH1,CH2: +-(0.3div * V/div) (в пределах 4 делений от центра) EXT: ±-(6% установленного значения + 40mV) EXT/5: ±-(6% установленного значения + 200mV) Условия по наклону: тогда >,<,=, не = по позитивному и негативному наклону Время установки: 20нс–10с Условия по импульсу: >,<,=,не =, позитивный или негативный Ширина импульса: 20нс-10с Усоловия по видео: строка 1-525 (NTSC), 1-625 (PAL/SECAM) |
| Автоматические измерения | Pk-Pk, Max, Min, Mean, Cyc RMS, Frequency, Period, Rise Time, Fall Time, Positive Width, Negative Width |
| Курсорные измерения | Ручные: разность напряжений, разность времени, частота. Трассировка: напряжение и время по точкам сигнала. |
| Обработка сигнала | CH1+/- CH2, CH1xCH2, CH1/CH2, FFT (БПФ), Инвертирование, pass/fail |
| Экран | TFT ЖК 7 дюймов 800 x 480 точек |
| Интерфейс USB | USB 2.0 Full Speed |
| Питание от сети | 120-240VAC RMS(±-10%),45Hz to 66Hz, 30Вт, предохранитель 2A, T, 250В |
| Размеры | 313мм х 108мм (глубина) х 142мм (высота) |
| Вес | 2.08 Кг |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | Hantek |
| Страна производитель | Китай |
| Гарантия (мес.) | 36 |
