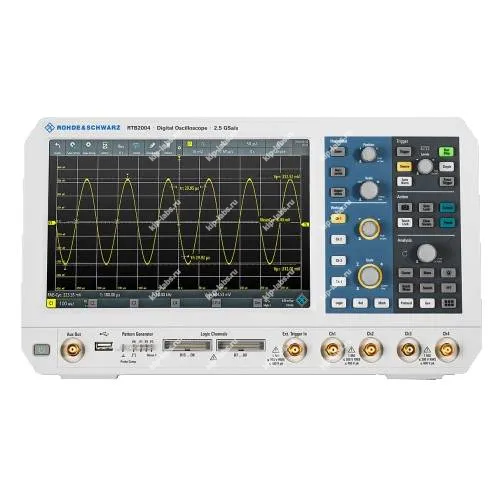

Цифровой осциллограф Rohde & Schwarz RTB2K-104

Кратко о модели: Цифровой осциллограф Rohde & Schwarz RTB2K-104

Осциллограф R&S RTB2000 сочетает в себе три ключевых параметра - 10-разрядный АЦП, память на 10 млн отсчетов и 10,1" сенсорный дисплей - что вместе с концепцией «умного» управления формирует мощный инструмент для задач от академических лабораторий до серийной отладки встроенных систем; при этом производитель Rohde Schwarz позиционирует эту серию как сбалансированное решение для инженерных подразделений, отделов производства и сервисных центров.

Экран с диагональю 10,1" и разрешением 1280 × 800 пикселей обеспечивает заметно больше области для отображения сигналов и меню, а емкостный сенсорный слой позволяет быстро перемещаться по интерфейсу с помощью жестов, похожих на поведение смартфона. За счёт интуитивной сенсорной навигации управление осями, масштабирование и сдвиг осциллограмм выполняются быстрее и удобнее; дополнительно на удобстве сказывается и продуманная логика управления.

10-битное разрешение по вертикали

В основе RTB2000 лежит 10-разрядный аналого-цифровой преобразователь, спроектированный инженерами Rohde & Schwarz, который даёт почти четырехкратное повышение разрешающей способности по сравнению со стандартными 8-разрядными АЦП. Это означает, что на экране появляются более подробные признаки сигнала, которые при более низком разрешении могли бы оставаться незаметными. Для примера: при анализе импульсных источников питания критично видеть напряжение и в фазе включения, и в фазе выключения; в таких задачах преимущество 10 бит выражается в повышенной точности измерения малых составляющих.

Чувствительность и уровень шума

Осциллограф поддерживает чувствительность вплоть до 1 мВ/дел, и при этом демонстрирует отображение реальных отсчетов сигнала в полной полосе измерения без искусственного ограничения ширины полосы. Тем самым достигается более корректная картина входного сигнала даже на минимальных шкалах. При этом точность визуализации зависит от собственного уровня шумов прибора, и в R&S RTB2000 этому посвящены входные каскады с низким шумом и высокопроизводительные АЦП, что позволяет измерять даже слабые сигналы с приемлемой четкостью.

Объём памяти и режимы записи

Для каждого активного канала доступно 10 млн отсчетов памяти, а при использовании режима чередования суммарный объём достигает 20 млн отсчетов, что примерно в 10 раз превышает показатели приборов сопоставимого класса; таким образом, удаётся фиксировать более длинные последовательности сигналов и получать более детализированные результаты анализа. При этом опция сегментированной памяти R&S RTB-K15 расширяет возможности захвата за счёт накопления до 160 млн отсчетов с гибким размером сегментов - от 10 тыс. до 10 млн отсчетов.

Сегментированная память позволяет регистрировать множество отдельных эпизодов передачи (например, пакеты данных с паузами в протоколах I2C или SPI) и хранить в архиве большее число выборок; при дополнительном анализе доступны стандартные инструменты, такие как проверка по маске, быстрые измерения и БПФ.

Частота дискретизации и длительность захвата

Высокая частота дискретизации до 2,5 млрд отсчетов/с в сочетании с крупными объёмами памяти даёт преимущество при обнаружении коротких возмущений и анализе длинных последовательностей данных; в итоге важнейшие события фиксируются с требуемой детализацией даже при непрерывном или длительном сборе информации. Таким образом RTB2000 демонстрирует возможности, которые особенно ценны при изучении переходных процессов или последовательных интерфейсов связи.

Функциональная интеграция

R&S RTB2000 представляет собой не только осциллограф: в нём также реализованы режимы логического анализа, декодирования протоколов, генерации тестовых сигналов и цифрового вольтметра, а также отдельные режимы для частотного анализа, тестирования по маске и длительного захвата данных. Это сокращает необходимость в дополнительном оборудовании и ускоряет этапы отладки и верификации. В ряде задач уместна дискретность выборки, а также полезна возможность оперативной проверки базовых параметров перед проведением углублённого анализа.

Ключевые особенности

• 10-разрядный АЦП, разработанный Rohde & Schwarz
• 10,1" сенсорный дисплей с разрешением 1280 × 800 пикселей
• Память 10 млн отсчетов на канал; 20 млн в режиме чередования
• Опция сегментированной памяти R&S RTB-K15: до 160 млн отсчетов
• Частота дискретизации до 2,5 млрд отсчетов/с
• Чувствительность до 1 мВ/дел и низкий уровень собственных шумов
• Встроенные инструменты: логический анализатор, анализатор протоколов, генератор сигналов, цифровой вольтметр

Где применяется

Прибор применяется в лабораториях университетов и учебных центров для обучения и исследований, а также в инженерных подразделениях при разработке и отладке встраиваемых систем; за счёт широкого набора встроенных функций он удобен для использования в производственных линиях и сервисных отделах, где требуются быстрые тесты и длительный мониторинг сигналов. В итоге RTB2000 удобен как при изучении переходных процессов, так и при анализе последовательных интерфейсов передачи данных.

При необходимости приобрести Цифровой осциллограф Rohde & Schwarz RTB2K-104 или получить консультацию, вы можете обратиться к представителям производителя по ссылке Rohde Schwarz или изучить предложение в разделе осциллографы на сайте. Консультация специалистов помогает уточнить параметры и подобрать комплектацию под конкретные задачи.

Технические характеристики осциллографа Rohde & Schwarz RTB2K-104
