Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: 1333.1005.04

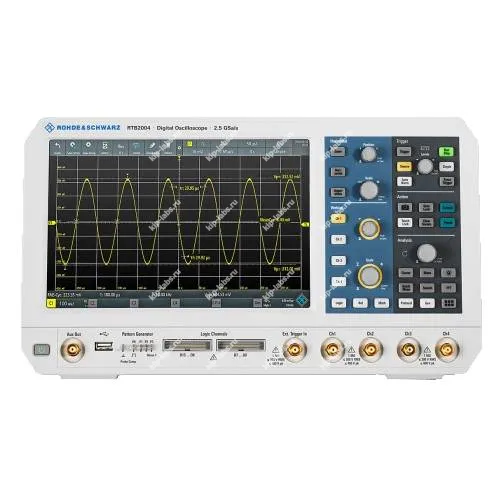

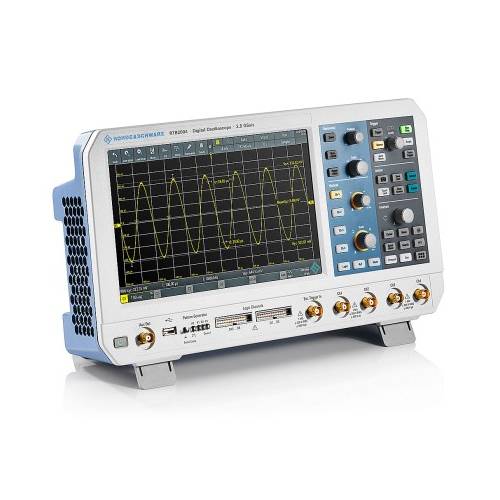

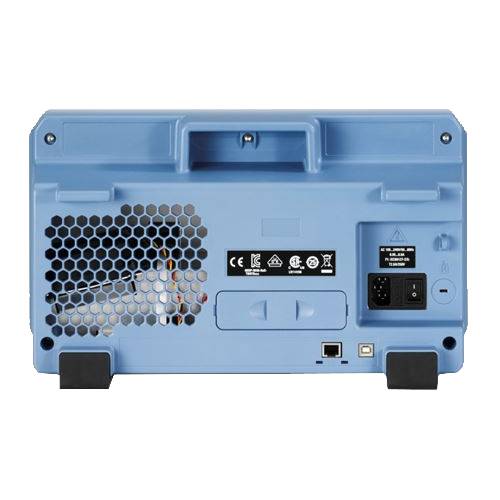

Назначение и принцип: Цифровой осциллограф Rohde & Schwarz RTB2004
Цифровой осциллограф Rohde & Schwarz RTB2004 от Rohde Schwarz объединяет четыре канала, крупный сенсорный дисплей и 10-разрядный АЦП, что позволяет расширять набор функций за счёт докупаемых программных опций без обращения в сервис; при этом прибор можно найти в каталоге осциллографы.
Особенности R&S RTB2004:
- Для работы со сложными электронными устройствами, с отслеживанием взаимовлияния сигналов в разных точках проверяемой системы используются четыре канала.
- Тестирование комбинированных и цифровых систем при использовании режима MSO, с задействованием дополнительных 16 цифровых входов.
- Точное отображение сигналов сложной формы благодаря 10-разрядному АЦП.
- Детализированное отображение результатов измерений на WXGA дисплее разрешением 1280х800 пикселей.
- Управление через сенсорный экран с помощью стандартных "смартфонных" жестов.
- Контроль электрических параметров и тестирование систем без дополнительного инструментария за счет встроенного цифрового вольтметра, частотомера и генератора сигналов.
Для упрощения рабочего процесса прибор оборудован кнопками прямого доступа к основным функциям, таким как документирование, снимок экрана, автонастройка и фиксация результатов; при этом на сенсорном экране присутствуют панели для гибкой настройки и быстрого доступа к нужным элементам интерфейса.
Для обучения пользователей предусмотрены встроенные специализированные функции. Режим обучения защищён паролем и позволяет отключать автонастройку и другие автоматизированные режимы; экранные подсказки используются для подготовки отчётов по измерениям.
Встроенный веб‑сервер транслирует изображение экрана осциллографа на компьютеры внутри локальной сети, что позволяет применять прибор в аудиториях и демонстрационных залах. При эксплуатации RTB2004 поддерживает дистанционное управление, что упрощает его интеграцию в автоматизированные измерительные системы и лабораторные стенды.
Приобретение и консультация доступны как в розничном магазине, так и удалённо - по телефону, через онлайн‑чат или посредством формы обратной связи. На практике уместна дискретность настроек; при необходимости автоматические режимы можно отключать для более точного контроля процедуры измерений.
Функциональные опции
При эксплуатации RTB2004 доступны дополнительные программные модули, которые расширяют возможности анализа и обработки сигналов, что позволяет адаптировать прибор к задачам разработки и отладки без отправки в сервис.
Сферы использования
На практике осциллограф применяют для тестирования аналоговых и цифровых схем, анализа взаимовлияния сигналов в сложных электронных системах и в образовательных лабораториях. В работе устройство удобно интегрировать в автоматизированные стенды и демонстрационные комплекты благодаря поддержке дистанционного управления.
Характеристики Цифровой осциллограф Rohde & Schwarz RTB2004
| Параметр | Значения |
|---|---|
| Входные каналы | 4 осциллографических |
| 16 логических (опция RTB-B1) | |
| Полосы пропускания для аналоговых каналов | 70 МГц RTB2002 |
| 100 МГц RTB2002-B221 | |
| 200 МГц RTB2002-B222 | |
| 300 МГц RTB2002-B223 | |
| Максимальная входная частота для логических каналов | 300 МГц |
| Время нарастания переходной характеристики (расчетное) | <5 нс стандартно |
| <3,5 нс с опцией RTB-B221 | |
| <1,75 нс с опцией RTB-B222 | |
| <1,15 нс с опцией RTB-B223 | |
| Диапазон значений коэффициента отклонения по вертикали | от 1 мВ/дел до 5 В/дел |
| Импеданс | аналоговые каналы 1 МΩ+/-2%, 9 пФ +/-2 пФ |
| логические каналы 10 кΩ+/-2%, ~4 пФ | |
| Максимальное входное напряжение | аналоговые каналы: 300 В (СКЗ), макс. 400 В (ПИК) |
| логические каналы: +/- 40 В (ПИК) | |
| Система горизонтального отклонения | |
| Диапазон временной развертки | от 1 нс/дел до 500 с/дел |
| Погрешность временной развертки | 2,5x10-6 |
| Система сбора данных | |
| Частота дискретизации | 1,25 ГВыб/с |
| аналоговые каналы | 2,5 ГВыб/с с чередованием |
| Частота дискретизации | 1,25 ГВыб/с |
| логические каналы | |
| Глубина памяти | 10 млн. точек |
| 20 млн. точек с чередованием | |
| 160 млн. точек сегментированной памяти (c опц. R&S®RTB-K15) | |
| Вертикальное разрешение | 10 бит (16 бит в режиме high-resolution) |
| Скорость обновления | до 50’000 осциллограмм/с |
| Система синхронизации | |
| Источники синхронизации | входы аналоговых каналов, |
| входы логических каналов (опционально) | |
| Режимы запуска | автоматический, ждущий, однократный |
| Виды запуска | Стандартно: edge, width, video (PAL, NTSC, SECAM, PAL-M, SDTV 576i, HDTV 720p, HDTV 1080i, HDTV 1080p), pattern, serial bus, timeout, line |
| Опционально: I2C, SPI, UART/RS-232/RS-422/RS-485, CAN/LIN | |
| Анализ осциллограмм | |
| Автоматические измерения | до 31 измерений, разбитых по категориям амплитуда/ время/ частота/ мощность |
| Курсорные измерения | Амплитудные и временные |
| Математическая обработка | сложение, вычитание, умножение, деление, БПФ |
| Тестирование по маске | тестирование по критерию годен/не годен; |
| Дополнительные возможности | |
| Генератор сигналов произвольной формы (R&S RTB-B6) | Разрешение 14 бит, дискретизация 250 млн.выборок/с |
| Синус: 0.1 Гц – 25 МГц | |
| Импульс/прямоугольный: 0.1 Гц – 10 МГц | |
| пилообразный/треугольный: 0.1 Гц – 1 МГц | |
| Шум: макс. 25 МГц | |
| Произвольная форма: макс. 10 млн. выборок/с, 16 тыс. точек | |
| Генератор тстовых последовательностей | 4 бит |
| I2C, SPI, UART and CAN/LIN | |
| Цифровой вольтметр (DVM) | Источник: аналоговые каналы; |
| Разрешение: 3 разряда; | |
| Измерение напряжения: DC, , AC+DCскз и ACскз | |
| Частотомер | Измерения: частота, период |
| Разрешение: 6 разрядов; | |
| Дисплей | |
| Тип | Емкостной цветной сенсорный, диагональю 10.1 дюймов |
| Разрешение | 1280х800 пикселей (WXGA) |
| Общие характеристики | |
| Интерфейсы | USB host, USB device, LAN |
| Габаритные размеры (Ш×В×Г), мм | 390×220×152 |
| Масса | 2,5 кг |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 68021-17 |
| Производитель | RohdeSchwarz |
| Страна производитель | Германия |
| Гарантия (мес.) | 36 |
