- Производитель: Актаком
- Код товара: 12386
- Доступность: Предзаказ
- Оптовая цена: по запросу
-
Розничная цена:
0₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: ADS-2031V

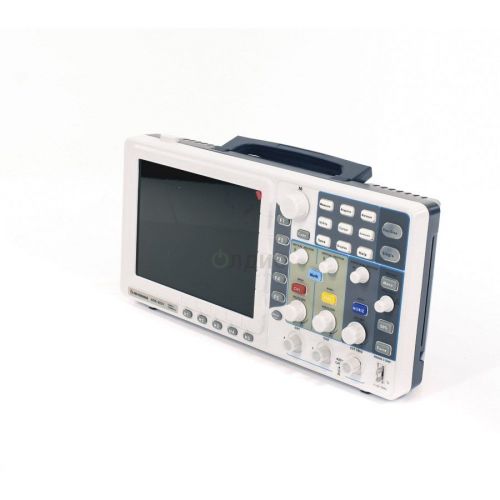

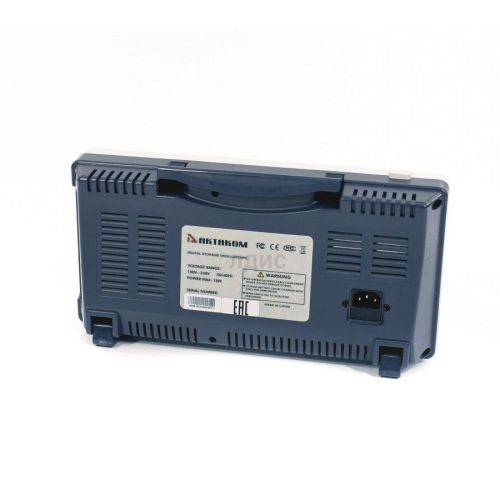

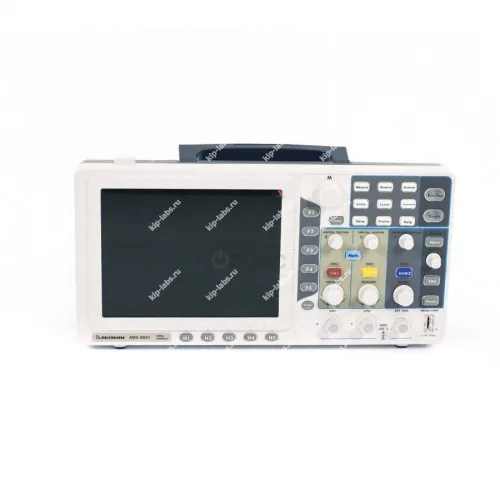

Назначение и принцип: Осциллограф цифровой ADS-2031V
ADS-2031V применяется для записи и последующего анализа временных форм электрических сигналов. При этом устройство реализует цифровую дискретизацию и отображает полученные осциллограммы на экране.
Для получения воспроизводимых результатов при эксплуатации необходимо точно настроить входные каналы и триггер. Производителем прибора является Актаком, и модель позиционируется как портативный инструмент для оперативной диагностики; также она относится к группе осциллографы.
Перед началом работы выполняют калибровку и проверку ключевых параметров, при этом в ряде задач используются стандартные интерфейсы передачи данных и принимаются во внимание дискретность выборки и возможности самокалибровки.
Функциональные опции
В набор операций входит захват одиночных событий и режим повторной записи. Прибор поддерживает разнообразные триггерные режимы и стандартные измерительные процедуры.
При калибровке применяются встроенные инструменты оценки амплитуды и временных характеристик, что позволяет оператору получать численные оценки. На практике также используют фильтрацию сигналов и дополнительные способы визуализации для облегчения анализа.
Сферы использования
ADS-2031V применяют для ремонта и наладки электронных устройств; его также используют на учебных стендах и в лабораторных исследованиях.
При эксплуатации прибор годится как для полевых, так и для стационарных условий, при этом он обеспечивает быстрый визуальный контроль формы сигнала и служит для первичной диагностики электрических цепей.
Дополнительная комплектация:
- SDS батарея, для осциллографа
Описание осциллографа ADS-2031V:
Осциллограф ADS-2031V предназначен для исследования формы электрических сигналов через визуальное отображение на жидкокристаллическом дисплее и для измерения их амплитудных и временных характеристик. Его принцип работы основан на аналого-цифровом преобразовании входного сигнала с заданной частотой дискретизации, с записью цифровых данных в память для дальнейшей обработки и вывода на
Технические характеристики:
| Параметр | Значение | ||
|---|---|---|---|
| Полоса пропускания | 30 MГц | ||
| Количество каналов | 2 + внешний запуск | ||
| Регистрация | Режим | Обычный, пиковый детектор, усреднение | |
| Макс. дискретизация (реальное время) | 250 Mвыб/сек (125 Mвыб/сек - 2 канала) | ||
| Вход | Связь по входу | открытый, закрытый, земля | |
| Входной импеданс | 1 MΩ±2% в параллель 10 пФ±5 пФ | ||
| Учет ослабления пробников | 1X, 10X, 100X, 1000X | ||
| Максимальное входное напряжение | 400 Вп-п (DC + AC пик-пик) | ||
| Ограничение полосы пропускания | полный диапазон | ||
| Изолированность каналов | 50 Гц: 100 : 1 10 МГц: 40 : 1 | ||
| Задержка между каналами (типичное) | 150 пс | ||
| Параметры горизонтальной системы | Диапазон частоты выборки | 5 Выб/сек ~ 250 Mвыб/сек (один канал), 5 Выб/сек ~ 125 Mвыб/сек (два канала) | |
| Интерполяция | (sin x)/x | ||
| Глубина записи | 10 К точек на каждый каналl | ||
| Коэффициент развертки | 4 нс/дел ~ 100 с/дел, с шагом 1~2~5 | ||
| Погрешность времени выборки и времени задержки | ±100 ppm | ||
| Погрешность измерения интервалов (DC~100 МГц) | однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс) усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0.4нс) | ||
| Параметры вертикальной системы | АЦП | 8 бит | |
| Вертикальное отклонение | 5 мВ/дел ~ 5 В/дел | ||
| Диапазон смещения | ±10 делений | ||
| Полоса пропускания для аналогового периодического сигнала | 30 МГц | ||
| Полоса пропускания для однократного сигнала | Полный диапазон | ||
| Низкочастотный предел | ≥5 Гц ( на входе, закрытый вход, -3dB) | ||
| Время нарастания (60 МГц) | ≤11.67 нс (типичное) | ||
| Погрешность коэф.усиления | ±3% | ||
| Погрешность коэф.усиления (усреднения) | Усреднение по 16 регистрациям: ±(3% + 0.05 дел) | ||
| Измерения | Курсорные | ΔV и ΔT между курсорами | |
| Автоматические | Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA→B, DelayA→B¯, +Width, -Width, +Duty, -Duty | ||
| Математические операции | +, -, *, / ,FFT | ||
| Сохранение во внутреннюю память | 15 осциллограмм | ||
| Фигуры Лиссажу | Диапазон | Полный | |
| Сдвиг фаз | ±3 градуса | ||
| Частота ( типичное) | 1 кГц прямоугольного сигнала | ||
Система запуска:
| Параметр | Значение | ||
|---|---|---|---|
| Диапазон уровня запуска | Внутренний | ±6 делений от центра экрана | |
| EXT | ±600 мВ | ||
| EXT/5 | ±3 В | ||
| Погрешность уровня запуска (типичная) | Внутренний | ±0.3 деления | |
| EXT | ±(40 мВ + 6% от утановл. значения) | ||
| EXT/5 | ±(200 мВ +6% от утановл. значения) | ||
| Блокировка уровня запуска | 100 нс ~ 10 с | ||
| Автоматческая установка уровня 50% (типичное) | Входной сигнал ≥50 Гц | ||
| Запуск по фронту | наклон | нарастающий, спадающий | |
| чувствительность | 0.3 деления | ||
| Запуск по длительности импульса | условие запруска | положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, = | |
| Диапазон установок | 30 нс ~ 10 с | ||
| Запуск по видеосигналу | система | NTSC, PAL и SECAM | |
| Диапазон строк | 1-525 (NTSC) и 1-625 (PAL/SECAM) | ||
| Запуск по скорости нарастания | условие запуска | положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, = | |
| Диапазон установок | 30 нс ~ 10 с | ||
| Поочередный запуск | Режим запуск для канала CH1 | Edge, Pulse, Video, Slope | |
| Режим запуск для канала CH2 | Edge, Pulse, Video, Slope | ||
Дисплей:
| Параметр | Значение |
|---|---|
| Тип дисплея | диагональ 8” , ЖК, TFT матрица |
| Разрешение дисплея | 800 (по горизонтали) × 600 (по вертикали) точек |
| Количество цветов | 65536 цветов |
Выход для компенсации пробника:
| Параметр | Значение |
|---|---|
| Выходное напряжение (типичное) | амплитуда 5 В на нагрузке больше 1MΩ. |
| Частота (типичное) | Меандр 1 кГц |
Интерфейс:
| Параметр | Значение |
|---|---|
| Для связи с ПК | USB2.0, LAN |
| Сохранение | USB |
Питание:
| Параметр | Значение |
|---|---|
| Напряжение | 100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II |
| Потребляемая мощность | <15 Вт |
| Предохранитель | 2 A, T тип, 250 В |
Массо-габаритные параметры:
| Параметр | Значение |
|---|---|
| Габаритные размеры | 348 мм × 170 мм × 78 мм (Д*В*Г) |
| Вес | Около 1.5 кг |
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1. | Осциллограф ADS-2031 | 1 |
| 2. | Осциллографические щупы | 2 |
| 3. | Кабель питания | 1 |
| 4. | Кабель USB | 1 |
| 5. | Носитель с программным обеспечением и руководством пользователя | 1 |
| 6. | Краткое руководство пользователя | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | Актаком |
| Страна производитель | Россия |
| Гарантия (мес.) | 14 |
