Цифровой осциллограф Rigol DS8204-R

Назначение и принцип: Цифровой осциллограф Rigol DS8204-R

Прибор предназначен для захвата и отображения электрических сигналов в различных режимах. Он выполняет последующий анализ временных и амплитудных характеристик, что помогает выявлять неисправности и изучать динамику сигналов; модель поставляется производителем RIGOL и часто входит в стандартные наборы инженера для быстрой оценки формы сигналов.

Рабочая последовательность включает выбор режима триггера, сбор отсчётов, их цифровую обработку и вывод на экран, что обеспечивает удобство пошагового изучения сигналов; при этом для корректного подключения в лабораторных условиях применяют специализированные пробники и датчики. Для системных проверок осциллограф обычно используют совместно с другими приборами из осциллографы, что упрощает организацию измерительного процесса.

При калибровке возможна работа с встроенными утилитами самопроверки, а при эксплуатации оператору доступна дискретность настроек временной и амплитудной шкал; при этом эти функции не являются обязательными характеристиками, но зачастую упрощают рутинные операции и облегчают повторяемость результатов. Наличие дискретных настроек и средств самоконтроля оправдано при регулярном использовании прибора.

Функциональные опции

• Выбор и конфигурация триггерного режима для стабильного захвата повторяющихся и редких событий.
• Набор инструментов для математической обработки сигналов: вычисления, наложения и анализ спектра.
• Гибкая система масштабирования временной базы и усиления входа, что позволяет адаптировать прибор под разные уровни сигнала.
• Интерфейсы для обмена данными и интеграции с внешними системами; при эксплуатации возможна автоматизация сбора и архивации измерений.
• Управление параметрами и просмотр истории снимков осциллограммы в режиме реального времени.

Сферы использования

• Разработка и отладка аналоговой и цифровой электроники в лабораториях и на производстве; в работе осциллограф применяется для проверки схем и модулей на этапе прототипирования.
• Сервисное обслуживание и ремонт радиоэлектронной техники, где прибор используется для локализации неисправностей по форме сигналов.
• Образовательные лаборатории и учебные курсы по электронике, при этом осциллограф обеспечивает демонстрацию динамики сигналов и методов их анализа.
• Контроль качества и приемочные испытания в производственных линиях, где требуется последовательная проверка параметров устройств.

Техническое описание осциллографа реального времени RIGOL DS8204-R:

Цифровой осциллограф Rigol DS8204-R совмещает в одном корпусе до шести измерительных приборов: цифровой осциллограф, одноканальный генератор сигналов, анализатор спектра, цифровой вольтметр, 6-разрядный частотомер и анализатор протоколов. Расширение функционала достигается установкой дополнительных опций, что позволяет применять прибор для решения разнообразных измерительных задач.

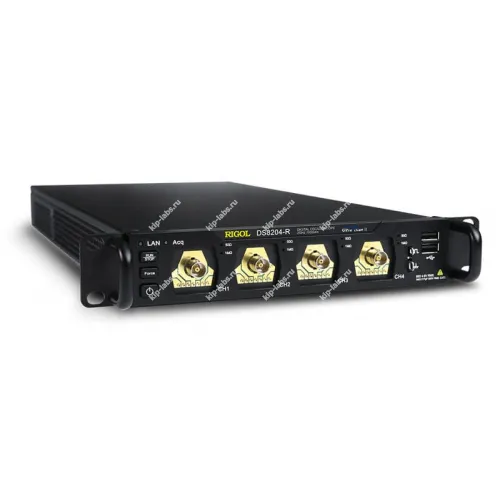

Корпус Rigol DS8204-R выполнен компактным и низкопрофильным, поэтому устройство удобно монтировать в стойки. С использованием специальных синхронизирующих устройств и встроенной системы тактирования до 128 осциллографов Rigol DS8204-R могут объединяться в единый измерительный комплекс, что обеспечивает до 512 измерительных аналоговых каналов.

В модели применён процессор «Phoenix» собственной разработки компании Rigol, что обеспечивает частоту дискретизации в реальном времени до 10 Гвыб/с. Технология UltraVision 2 увеличивает глубину записи до 500 М точек, повышает скорость захвата осциллограмм до 600000 осц/с и позволяет анализировать кадры размером до 450000; кроме того доступны опции для анализа источников питания, измерения джиттера и исследования глазковых диаграмм.

Одной из отличительных особенностей цифровых осциллографов DS8204-R является возможность работы при низких температурах до -40°С. Это расширяет область применения прибора в суровых климатических и технологических условиях.

Технические характеристики осциллографов RIGOL DS8204-R:

Комплект поставки:
