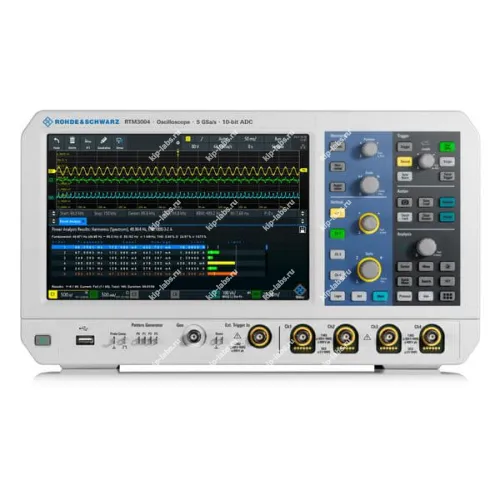

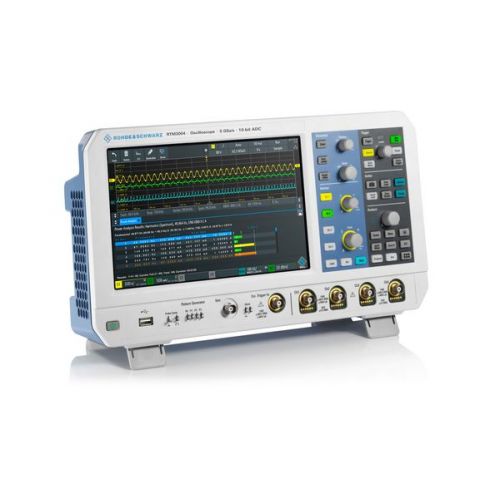

Назначение и принцип: Осциллограф Rohde Schwarz RTM3002
Осциллограф Rohde Schwarz RTM3002 представляет собой цифровое измерительное устройство с 16 логическими и 2 аналоговыми каналами; при этом 10-битный АЦП дает четырехкратное повышение вертикального разрешения и обеспечивает возможность подключения множества электронных компонентов.
В работе прибор сочетает функции логического анализатора и анализатора протоколов, а также встроенные генераторы сигналов и цифровых последовательностей. На практике также доступны цифровой вольтметр и специализированные режимы для частотного анализа, тестирования по маске и длительного захвата данных; при эксплуатации полезно обратить внимание на дискретность записи и возможности управления интерфейсами.
Функциональные опции
Описание функциональных опций включает инструменты для анализа и генерации сигналов, что позволяет выполнять комплексные тесты и длительный мониторинг.
Отличительные особенности:
- 10-битное разрешение по вертикали
- 500 мкВ/дел: полная полоса пропускания и низкий уровень шума
- 40 млн отсчетов в стандартном режиме и 80 млн отсчетов в режиме чередования
- Высокая частота дискретизации в любое время
- Сегментированная память: 400 млн отсчетов с функцией архива
Сферы использования
При эксплуатации RTM3002 применяют для отладки цифровых и аналоговых схем, тестирования интерфейсов и анализа последовательностей в лабораторных и производственных процессах. На практике устройство востребовано в задачах верификации протоколов и длительного мониторинга сигналов, что позволяет выявлять редкие или прерывистые аномалии; при калибровке полезно учитывать возможности самопроверки и организовывать регулярные проверки оборудования.
Технические характеристики осцилографа Rohde & Schwarz RTM3002
| Параметр | Значения | |
|---|---|---|
| Система вертикального отклонения | ||
| Количество каналов | 2 | |
| Полоса пропускания (–3 дБ) | 100 МГц | |
| Время нарастания (расчетное) | 3,5 нс | |
| Входной импеданс | 50 Ом ± 1,5 % (изм.), 1 МОм ± 1 % (изм.) || 14 пФ ± 1 пФ (изм.) | |
| Чувствительность по входу при максимальной полосе пропускания во всех диапазонах | при 1 МОм | от 500 мкВ/дел. до 10 В/дел |
| при 50 Ом | от 500 мкВ/дел. до 1 В/дел. | |
| Точность усиления по постоянному напряжению (смещение и позиция =" 0, максимальное изменение рабочей температуры ±5 °C после саморегулировки) | входная чувствительность > 5 мВ/дел | ±1,5 % полной шкалы |
| входная чувствительность ≤ 5 мВ/дел | ±2 % полной шкалы | |
| Разрешение АЦП | 10 бит, до 16 бит при прореживании с высоким разрешением | |
| Система сбора данных | ||
| Максимальная частота дискретизации (в реальном масштабе времени) | 2,5 млрд отсчетов/с; 5 млрд отсчетов/с в режиме чередования | |
| Память для собранных данных | стандартная | 40 млн отсчетов (80 млн отсчетов в режиме чередования) |
| с опцией RTM-K15 | 400 млн отсчетов сегментированной памяти | |
| Система горизонтального отклонения | ||
| Диапазон временной развертки | выбирается от 0,5 нс/дел до 500 с/дел | |
| Система синхронизации (запуска) | ||
| Типы запуска | базовая модель | по фронту, по длительности, по видеосигналу (PAL, NTSC, SECAM, PAL-M, SDTV 576i, HDTV 720p, HDTV 1080i, HDTV 1080p), по шаблону, по строке, по последовательной шине, по тайм-ауту |
| опция | I2C, SPI, UART/RS-232/RS-422/RS-485, CAN/LIN, ARINC 429, MIL-STD-1553 | |
| Опция смешанных сигналов MSO | ||
| Цифровые каналы | 16 (2 логических пробника) | |
| Частота дискретизации | 1,25 млрд отсчетов/с | |
| Память для собранных данных | стандартная | 40 млн отсчетов (80 млн отсчетов в режиме чередования) |
| с опцией RTM-K15 | 400 млн отсчетов сегментированной памяти | |
| Генератор сигналов | ||
| Разрешение, частота дискретизации | 14 бит, 250 млн отсчетов/с | |
| Амплитуда | высокое-Z | от 20 мВ до 5 В (размах) |
| 50 Ом | от 10 мВ до 2,5 В (размах) | |
| Смещение постоянной составляющей | высокое-Z | ±5 В |
| 50 Ом | ±2,5 В | |
| Диапазоны частот формируемых сигналов | синусоидальный | от 0,1 Гц до 25 МГц |
| импульсный/прямоугольный | от 0,1 Гц до 10 МГц | |
| пилообразный/треугольный | от 0,1 Гц до 1 МГц | |
| шумовой | макс. 25 МГц | |
| Произвольный | частота дискретизации; глубина памяти | макс. 10 млн отсчетов/с; 32 тыс точек |
| Общие данные | ||
| Экран | 10,1" WXGA цветной TFT дисплей (1280 × 800 пикселей) | |
| Интерфейсы | USB (хост) с MTP, USB (устройство), LAN, мощный веб-сервер для дис- танционного отображения и работы | |
| Акустический шум | максимальный уровень звукового давления на расстоянии 1,0 м | 28,3 дБ(A) |
| Габариты, Ш × В × Г | 390 мм × 220 мм × 152 мм | |
| Масса | 3,3 кг | |
Комплектация осцилографа Rohde & Schwarz RTM3002
| № | Наименование | Количество |
|---|---|---|
| 1 | Базовая модель RTM3002, 100 МГц, 2 канала | 1 |
| 2 | Пассивный пробник 500 МГц на каждый канал | 2 |
| 3 | Кабель питания | 1 |
| 4 | Краткое руководство | 1 |
| 5 | Инструкции по технике безопасности | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 71702-18 |
| Производитель | RohdeSchwarz |
| Страна производитель | Германия |
| Гарантия (мес.) | 36 |
