АСК-3712 1М Двухканальный USB осциллограф - приставка

Кратко о модели: АСК-3712 1М Двухканальный USB осциллограф - приставка

АСК-3712 1М - двухканальная USB-приставка-осциллограф от Актаком. Устройство предназначено для визуализации и записи электрических сигналов, что позволяет совместно с вычислительным оборудованием проводить анализ форм сигналов.

Прибор подключается к персональному компьютеру через USB-порт, при этом в линейке осциллографы он представлен как компактное решение для работы посредством ПК.

Ключевые особенности

Прибор объединяет базовые функции осциллографа с удобством цифрового подключения, что позволяет упростить процессы сбора и обработки измеренных данных.

• Двухканальная архитектура.
• USB-интерфейс для обмена данными с компьютером.
• Компактный форм-фактор - приставка для подключения к ПК.
• Совместимость с внешним программным обеспечением и виртуальными осциллографами.

Цифровой интерфейс облегчает передачу данных, что позволяет при необходимости интегрировать прибор с прикладными программами для последующего анализа.

Где применяется

Прибор используют для оценки и контроля сигналов в процессе наладки и ремонта электронных устройств. За счёт компактности его также применяют в учебных лабораториях и при полевых проверках, где важны мобильность и простота подключения.

Дополнительная комплектация:

1. осциллографические щупы HP-9150 (1:1/1:10, 150 МГц)

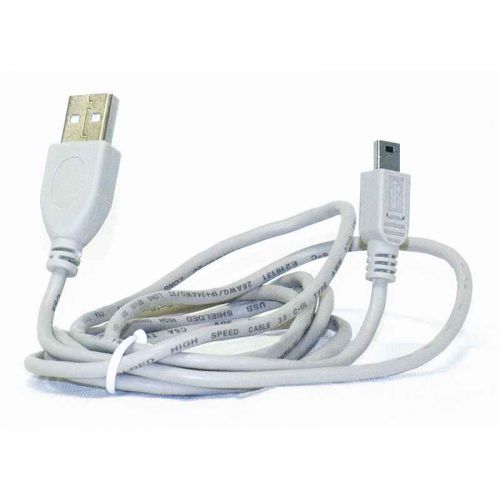

2. кабель USB-мини тип А-B для соединения прибора с ПК

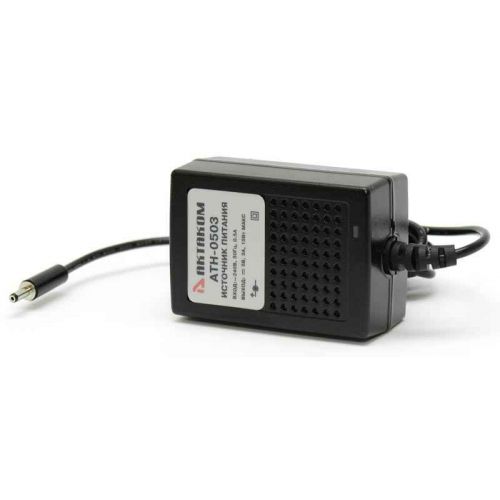

3. сетевой адаптер AKTAKOM ATH-0503
4. осциллографические щупы HP-9258 (1:100, 250 МГц)
5. BNC кабель PTL-923 и PTL-924
6. Кейс непрозрачный 37-1/ прозрачный 37-10
7. Кабель соединительный АСА-5031
8. Программное обеспечение AAOP Aktakom Android Oscilloscope Pro Программное обеспечение виртуальных осциллографов

Описание двухканального цифрового запоминающего USB осциллографа АСК-3712 1М:

2-х канальный USB осциллограф - приставка к ПК, 100 МГц, 8 бит/ 100 MS/s-10GS/s, расширенный объем памяти на канал 512 К, коэфф. отклонен. 10 мВ/дел - 10 В/дел., коэф. развертки 0,01 мкс/дел - 100 ч/дел., макс. вх. напряжение ±50В, входы 1 МОм/50 Ом, режим самописца, анализатор спектра, цифровая фильтрация, вх./вых. внешн. синхронизации, калибратор, USB 2.0., ПО для Windows XP, Windows 7, Windows 8, Windows 8.1, Windows 10, пит. +5В, размеры 150*85*32, вес 0,19кг

Гарантийный срок: 25 месяцев Гарантийный срок: 25 месяцев

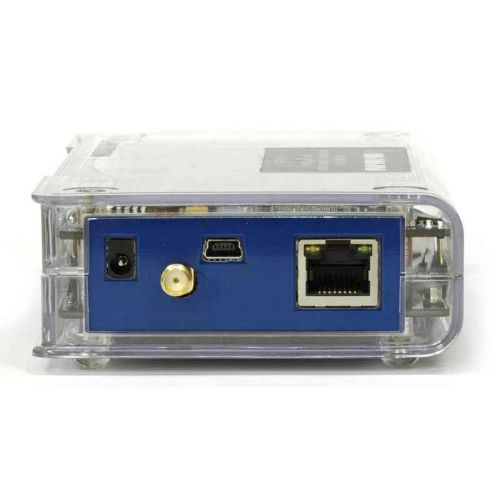

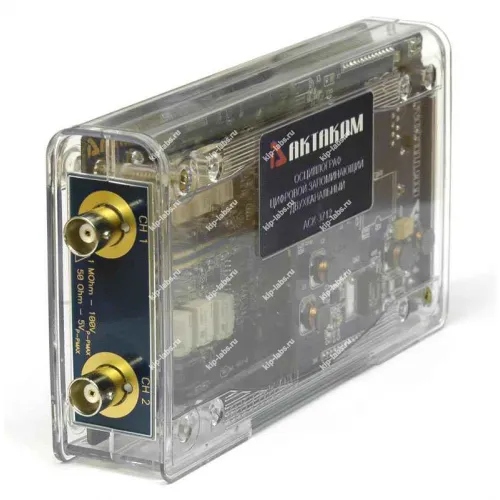

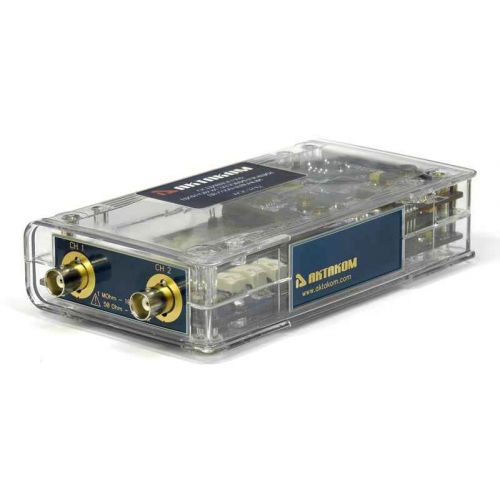

Модель выполнена в миниатюрном форм-факторе приставки к ПК. Подключение осуществляется через USB-порт; оригинальная внешность и технические параметры привлекают внимание специалистов.

Отличительные особенности USB осциллографа АСК-3712 1М:

• 2 независимых канала с полосой пропускания до 100 МГц
• буфер записи до 512 кБ на канал (определяется пользователем)
• произвольно выбираемая длина предзаписи/послезаписи
• высокая чувствительность (от 10 мВ/дел)
• автоматическая настройка на входные сигналы

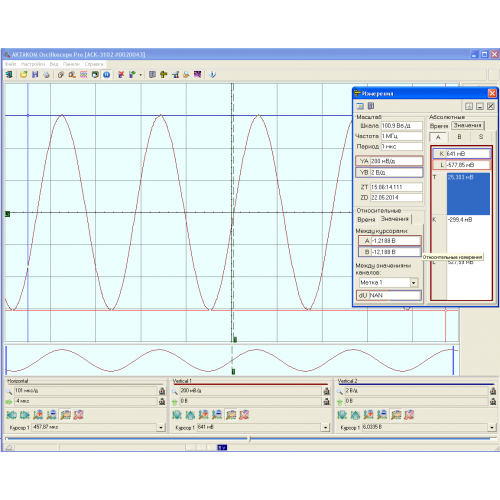

• большой выбор курсорных и автоматических измерений

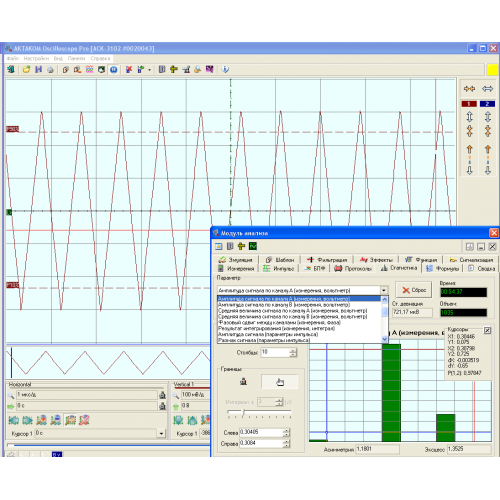

• статистические измерения и построение гистограмм

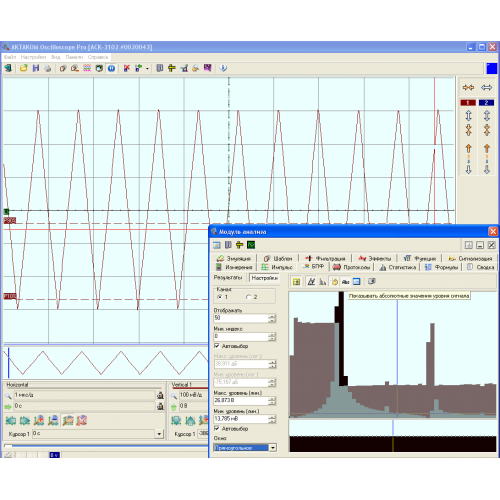

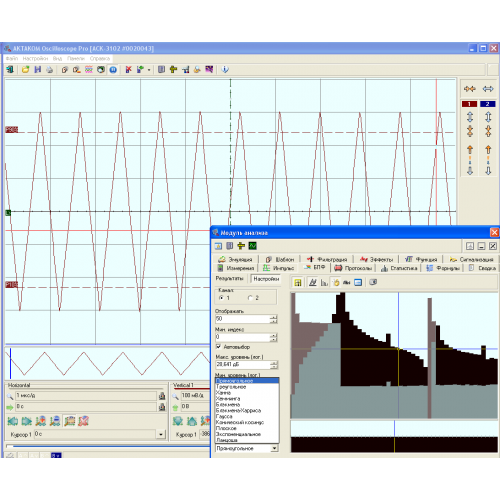

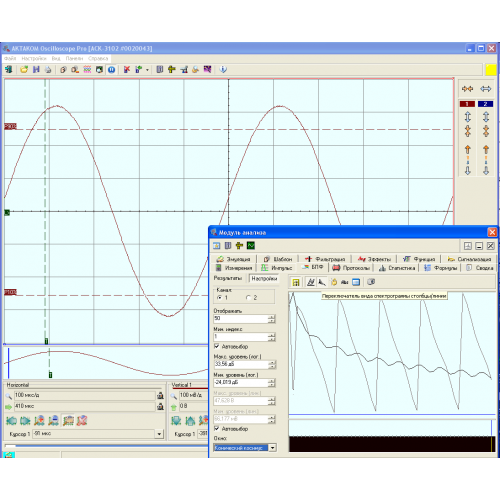

• анализатор спектра (БПФ)
• цифровой люминофор
• аварийная сигнализация
• подключение к ПК через USB 2.0

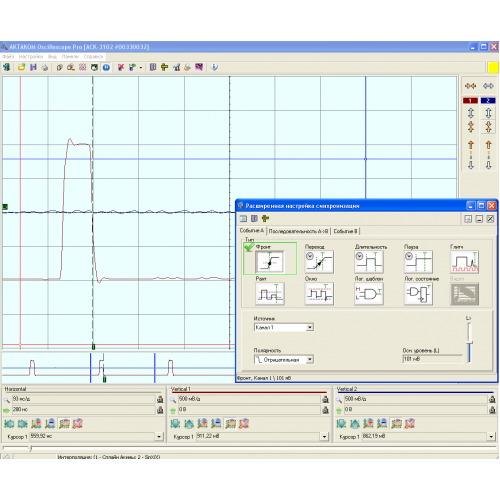

• вх./вых. внешней синхронизации (совместимость - ТТЛ)

Технические характеристики АСК-3712 1М:

Комплект поставки АСК-3712 1М:
