- Производитель: ПрофКИП
- Код товара: 12594
- Доступность: В наличии (Срок отгрузки: 2-3 дня)
- Оптовая цена: по запросу
-
Розничная цена:
152 694₽
- Без НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: ПрофКИП С8-1102

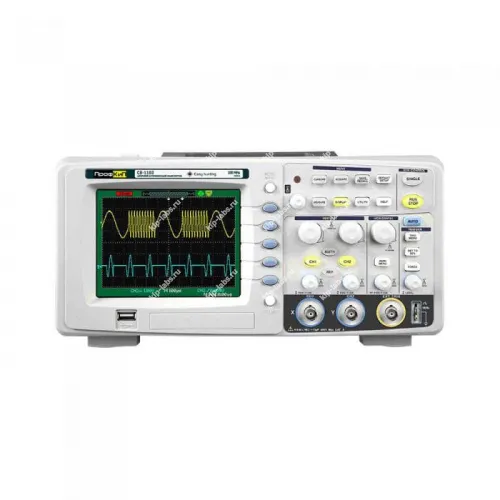

Описание модели: Осциллограф цифровой ПрофКИП С8-1102
Прибор ПрофКИП С8-1102 представляет собой компактный цифровой осциллограф для фиксации электрических сигналов. Конструкция адаптирована для работы в лабораторных и сервисных помещениях.
Эта модель выпускается ПрофКИП и обычно относится к классу осциллографы, при этом предусмотрены стандартные интерфейсы, что позволяет интегрировать прибор в существующую измерительную систему при необходимости.
Преимущества
- Интуитивная панель управления снижает время на настройку и сбор показаний.
- Компактные размеры облегчают размещение на рабочем столе и транспортировку.
- Набор базовых функций анализа сигналов обеспечивает выполнение типовых измерений.
- Прочное исполнение рассчитано на регулярную эксплуатацию в полевых и лабораторных условиях.
- Встроенный дисплей отображает результаты измерений в реальном времени, что упрощает интерпретацию данных.
Область применения
Устройство применяют для визуализации и первоначального анализа временных форм сигналов в лабораториях, учебных классах и сервисных мастерских. Кроме того, С8-1102 используют при наладке электронных узлов и диагностике оборудования.
Информация о дискретности и интерфейсах полезна при оценке совместимости прибора с имеющейся измерительной системой.
Описание осциллографа цифрового ПрофКИП С8-1102:
Цифровой осциллограф ПрофКИП С8-1102 предназначен для решения разнообразных задач по контролю и анализу формы сигналов. Прибор поддерживает режимы, позволяющие одновременно наблюдать некогерентные сигналы; также доступны различные варианты синхронизации, фильтрации и математической обработки с применением нескольких алгоритмов.
Осциллограф оснащён несколькими автоматическими режимами измерений и цветным ЖКИ-экраном; он подключается к ПК через USB, при этом меню с русской локализацией содержит набор цветовых схем.
С8-1102 рассчитан на использование при измерениях в цепях с высоким напряжением (источники питания, электромоторы, преобразователи и т.п.). При необходимости прибор может работать с дифференциальными пробниками для полной развязки от измеряемых цепей.
Отличительные особенности осциллографа ПрофКИП С8-1102:
- Количество каналов: 2;
- Полоса пропускания: 0 МГц … 100 МГц;
- Экран: 5,7 дюймов, цветной TFT (320х234) LCD;
- Максимальная частота дискретизации: 1 Гвыб /с;
- Эквивалентная частота дискретизации: 50 Гвыб /с;
- Глубина памяти: 2М;
- Интерфейс: USB-Host, USB-Device, RS-232, PASS /FALL out;
Технические характеристики ПрофКИП С8-1102:
| Параметры | Значения | Полоса пропускания | 0 МГц … 100 МГц |
|---|---|---|---|
| Количество каналов | 2 + 1 внешний канал синхронизации | ||
| Максимальная частота дискретизации | 1 Гвыб /с (1 канал) 500 Мвыб /с (2 канала) | ||
| Эквивалентная частота дискретизации | 50 Гвыб /с | ||
| Глубина памяти | 2 М | ||
| Время нарастания | < 3,5 нс | ||
| Входной импеданс | 1 МОм /13 пФ | ||
| Диапазон временной развертки | 2,5 нс /дел … 50 с /дел сканирование: 100 мс /дел … 50 с /дел | ||
| Чувствительность по вертикали | 2 мВ /дел … 10 В /дел (шаг 1-2-5) | ||
| Разрешение по вертикали | 8 бит | ||
| Источник синхронизации | канал 1 (CH1), канал 2 (CH2), внешний (EXT), EXT/5, сеть (LINE) | ||
| Режим синхронизации | фронт, длина импульса, ТВ-синхронизация, спад, поочередный | ||
| Математические операции | сложение, вычитание, умножение, деление, БПФ | ||
| Цифровые фильтры | ВЧ, НЧ, полосовой, режекторный | ||
| Максимальное входное напряжение | 400 В | ||
| Сохранение | 2 опорных маски, 20 профилей настроек, 20 осциллограмм | ||
| Внешние накопители данных | изображение, данные, осциллограмма, настройки | ||
| Язык | русский + 11 дополнительных | ||
| Программное обеспечение | дистанционное управление, извлечение данных и анализ формы волны | ||
| Общие данные | |||
| Экран | 5,7 дюймов, цветной TFT (320х234) LCD | ||
| Интерфейс | USB-Host, USB-Device, RS-232, годен /негоден выход (PASS /FALL) | ||
| Питание | 100 В … 240 В, 45 Гц … 440 Гц, 50 ВА | ||
| Габаритные размеры | 305 х 133 х 154 мм | ||
| Вес | 2,3 кг | ||
Комплект поставки
| № | Наименование | Количество |
|---|---|---|
| 1 | Осциллограф цифровой ПрофКИП С8-1102 | 1 - шт. |
| 2 | Делитель | 1 - шт. |
| 3 | USB кабель | 1 - шт. |
| 4 | CD c ПО | 1 - шт. |
| 5 | Кабель питания | 1 - шт. |
| 6 | Руководство по эксплуатации | 1 - шт. |
| Дополнительная комплектация осциллографа цифрового ПрофКИП С8-1102: | ||
| 1 | BNC коаксиальный кабель; | 1 - шт. |
| 2 | RS-232 кабель; | 1 - шт. |
| 3 | USB-GPIB адаптер; | 1 - шт. |
| 4 | Мягкая сумка для переноски; | 1 - шт. |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | ПрофКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
